잘리면서, 정처없이 돌아다니, 각도, 보, 플레이트와 플랜지의 성형 기계를 펀칭하는 CNC 드릴링을 위한 중국 최고의 품질 제품!
새로운 것을 하고 좋은 것을 하세요 !
|
제품 상세 정보:
결제 및 배송 조건:
|
| lxw: | 3000x1600mm | 갠트리 높이: | 600mm |
|---|---|---|---|
| 스핀들 테이퍼: | BT50 | 최대 드릴링 직경: | φ75 mm |
| Max. Thickness: | ≤180 mm | 직경 태핑: | M3-M25 |
| 스핀들 속도: | / 분 30~3000 Ｒ | 서보 스핀들 모터 동력: | 22kW |

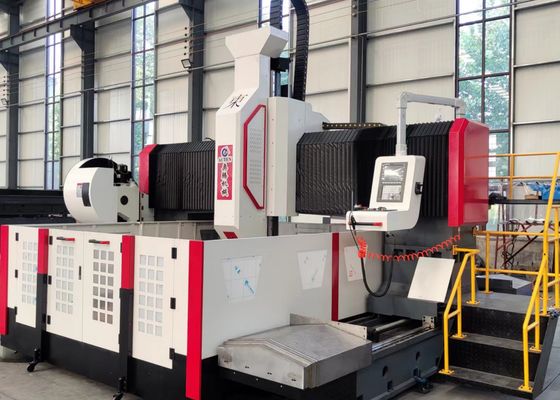

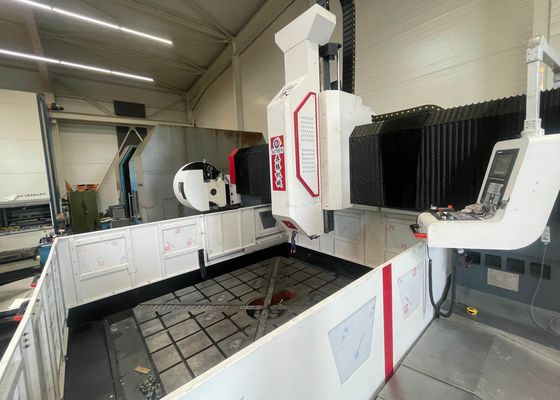

3000x1600mm 공작물 크기 드릴링 및 밀링 머신 모델 PHD3016 70mm 최대 드릴링 직경
용도:
이 CNC 갠트리 플레이트 및 플랜지 드릴링 장비는 플레이트/구조 부품의 드릴링, 챔퍼링, 태핑 및 밀링을 위해 설계되었습니다.
주로 유효 작동 범위 내에 두께가 있는 플랜지, 디스크, 링 및 플레이트를 포함한 공작물의 고효율 드릴링을 위해 설계되었습니다. 단일 재료 부품과 복합 재료 모두에서 관통 구멍과 블라인드 구멍을 드릴링할 수 있습니다. 공작 기계의 가공 공정은 디지털 방식으로 제어되어 뛰어난 작동 편의성을 보장합니다. 다양한 종류와 대량 배치에서 자동화되고 고정밀 생산을 지원합니다.
사양:
| 공작물 크기 |
가로x세로 | 3000x1600 mm |
| 갠트리 높이 | 600 mm | |
| 드릴링 파워 헤드 | 수량 | 1 |
| 스핀들 테이퍼 | BT50 | |
| 최대 드릴링 직경 | Φ75 mm | |
| 최대 두께 | ≤180 mm | |
| 태핑 직경 | M3-M25 mm | |
| 스핀들 속도 | 30~3000 r/min | |
| 서보 스핀들 모터 출력 | 22kW | |
| 스핀들 하단에서 작업대까지의 거리 | 200-600mm | |
|
파워 헤드의 측면 이동(X축) |
최대 수평 스트로크 | 1600 mm |
| 측면 이동 속도 | 0~9 r/min | |
| 측면 이동용 서보 모터 출력 | 1x2.4 kW | |
| 갠트리 종방향 이동 (Y축) | 최대 이송 스트로크 | 3000 mm |
| 이송 이동 속도 | 0~9 m/min | |
| 이송 서보 모터 출력 | 2x2.4 kW | |
| 수직 램 이송 운동 (Z축) | 최대 스트로크 | 400 mm |
| 이동 속도 | 0~8 m/min | |
| 서보 모터 출력 | 1x2.4 kW | |
| 3축 위치 정확도 | X/Y/Z/A/B/C | 0-0.02mm |
| 3축 반복 위치 정확도 | X/Y/Z/A/B/C | 0-0.01mm |
| 전체 크기 | 가로x세로x높이 | 4400x3200x2700 mm |
제품 특징
1. 작업대
회주철(HT250)로 제작된 작업대는 이중 템퍼링 및 진동 응력 완화 처리를 거쳐 뛰어난 강성과 치수 안정성을 제공합니다. 작업 표면은 일체형 주조 구조를 특징으로 합니다.
2. 이동식 갠트리
회주철(HT250)로 제작된 이동식 갠트리는 초고하중 베어링 롤링 선형 가이드웨이 2세트, 정밀 볼 스크류 1세트, 서보 모터 1세트로 구성되어 파워 헤드 슬라이드를 Y축으로 구성합니다. 드릴링 파워 헤드는 파워 헤드 슬라이드 플레이트에 장착되어 동일 방향으로 이동합니다. 갠트리 이동은 서보 모터를 통해 이루어지며, 서보 모터는 정밀 커플링을 통해 볼 스크류의 회전을 구동합니다. 갠트리 이동은 서보 모터를 통해 이루어지며, 서보 모터는 정밀 커플링을 통해 볼 스크류의 회전을 구동합니다. 또한, 이 장비는 사용자 친화적인 인터페이스를 갖추고 있으며, 드릴링 깊이, 드릴링 속도, 드릴링 경로 및 기타 관련 매개변수를 설정할 수 있는 다양한 프로그래밍 기능을 제공합니다. 사전 드릴링 미리보기 및 검증 기능은 작동 편의성과 정확성을 더욱 향상시킵니다.
3. 이동식 새들
이동식 새들은 정밀 주철 구조를 특징으로 합니다. 초고하중 베어링 CNC 하드 레일 슬라이딩 테이블 2세트, 정밀 볼 스크류 어셈블리 1세트, 서보 모터에 연결된 고정밀 유성 감속기를 갖추고 있어 드릴링 파워 헤드가 Z축을 따라 이동하도록 구동합니다. 이 구성은 파워 헤드가 고속 이송, 작업 이송, 고속 후퇴 및 정지와 같은 작업을 수행하는 동시에 자동 칩 브레이킹, 칩 제거 및 일시 중지 기능을 통합할 수 있도록 합니다.
4. 변속 시스템
이 장비는 대만 HIWIN 가이드 레일 및 슬라이딩 블록을 통합한 고정밀 구성을 채택하여 부드러운 작동을 보장하는 동시에 고하중 베어링 용량을 크게 향상시킵니다.
X축과 Z축에는 각각 롤링 선형 가이드 레일 2개가 장착되어 있으며, 각각 횡방향 및 종방향 이동을 위한 가이드 및 하중 베어링 레일 역할을 합니다. 이 설계는 고속 드릴링 작업에 대한 기술적 요구 사항을 충족합니다. 변속의 경우 X축과 Z축 모두 AC 서보 모터를 사용하여 정밀 볼 스크류를 회전시켜 정밀한 선형 운동을 달성합니다. 공구 디스크 매거진 또는 선형 공구 매거진을 사용할 수 있어 가공 효율을 크게 향상시킵니다.
플랜지 및 탄소강용 CNC 갠트리형 드릴링, 마킹 및 밀링 머신은 플레이트형 부품 및 구조 부품의 정밀 가공을 위해 세심하게 설계된 고성능 산업용 장치입니다. 이 장비는 플랜지, 디스크, 링 및 평판을 포함한 공작물을 가공하도록 맞춤화되었으며, 이러한 공작물의 두께가 기계의 지정된 유효 가공 범위에 완전히 부합해야 한다는 기본 요구 사항이 있습니다.
강철 구조 작업장에서 이 장비는 구조 플레이트 및 연결 요소에 대한 정밀 드릴링 및 밀링을 제공하여 강철 프레임워크의 안정적인 조립을 위한 견고한 기반을 구축합니다. 풍력 에너지 부문에서는 풍력 터빈 타워 및 플랜지에 대한 고정밀 가공 솔루션을 제공합니다. 이는 이러한 구성 요소가 혹독한 환경 조건(예: 강한 바람, 온도 변동)을 견딜 수 있도록 보장하는 필수 공정입니다. 교량 건설 프로젝트에서 이 장비는 교량 거더 및 지지 브래킷을 가공하여 교량의 장기간 수명 동안 동적 하중을 견딜 수 있도록 설계된 안정적이고 내구성이 뛰어난 연결을 형성합니다.
