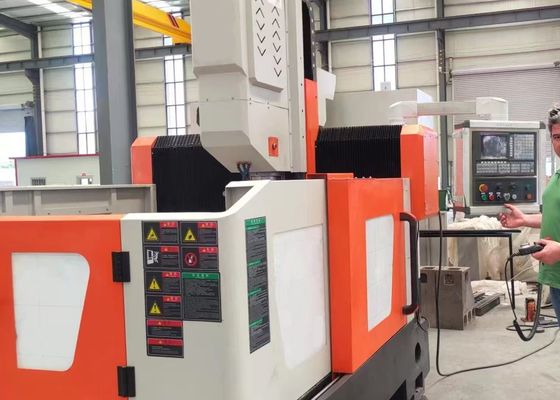

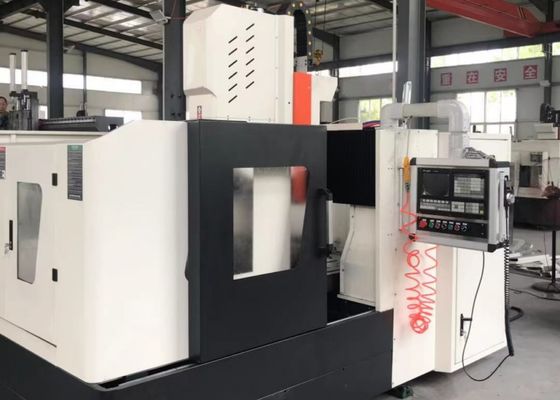

1200x1200 mm 공작물 크기 갠트리 고정 플레이트 드릴링 밀링 머신 750mm 갠트리 높이

1200x1200 Mm 공작물 크기 갠트리 고정 플레이트 드릴링 밀링 머신 750mm 갠트리 높이

응용 분야:

CNC 갠트리형 드릴링 및 밀링 머신은 주로 판재 및 구조 부품의 드릴링, 모따기, 탭핑 및 밀링 작업을 위해 설계되었습니다. 적용 범위는 플랜지, 디스크, 링 및 평판과 같이 장비의 유효 가공 범위 내에 두께가 있는 공작물을 포함합니다. 이 기계는 단일 재료 부품과 복합 재료 모두에서 관통 구멍과 블라인드 구멍을 가공할 수 있습니다. 전체 가공 공정을 디지털 방식으로 제어하여 뛰어난 작동 편의성을 제공합니다. 자동 생산을 지원하여 고정밀도를 달성하고 다양한 대규모 제조 요구 사항을 수용할 수 있습니다.

사양:

제품 특징

1. 기계 베드 및 작업대:
기계 베드와 작업대는 회주철(HT250)로 일체 주조되어 최종 정밀 가공 전에 이중 어닐링 및 에이징 처리를 거칩니다. 이 제조 공정은 변형 없이 우수한 정적 및 동적 강성뿐만 아니라 치수 안정성을 보장합니다. 작업대 표면은 정밀 가공되었으며, 공작물 클램핑을 위해 특별히 설계된 T 슬롯이 합리적으로 배열되어 있습니다. 베이스 베드의 각 측면에 두 개의 고정밀 선형 가이드가 설치되어 가이드 슬라이더에 균일한 힘을 분산시켜 공작 기계의 전체 강성과 인장 및 압축에 대한 저항성을 크게 향상시킵니다. 구동 시스템은 AC 서보 모터와 정밀 볼 스크류를 사용하여 갠트리의 Y축 이동을 양쪽에서 동기적으로 구동합니다. 조절 가능한 앵커 볼트는 베드의 바닥 표면에 전략적으로 분산되어 기계 베드와 작업대의 편리한 수평 조정을 용이하게 합니다.

2. 고정 빔/이동식 갠트리:
고정 빔 갠트리는 회주철(HT250)로 주조하여 제작됩니다. 초고하중 베어링 롤링 선형 가이드 2세트가 갠트리 전면에 장착됩니다. 정밀 볼 스크류와 서보 모터가 함께 X축을 따라 파워 헤드 슬라이딩 플레이트를 구동하며, 슬라이딩 플레이트에는 드릴링 파워 헤드가 표준으로 장착되어 있습니다. 갠트리의 이동은 서보 모터를 통해 실현되며, 서보 모터는 정밀 커플링을 통해 동력을 전달하여 볼 스크류 너트를 볼 스크류에서 회전 운동을 하도록 구동합니다.

3. 이동식 새들:
이동식 새들은 정밀 주철 구조 부품입니다. 초고하중 베어링 CNC 선형 가이드 슬라이드 2세트, 정밀 볼 스크류 어셈블리 1세트, 서보 모터에 연결되는 고정밀 유성 감속기가 장착되어 있습니다. 설계에는 파워 헤드 무게 균형이 통합되어 볼 스크류의 부하를 줄이고 수명을 연장합니다. 새들은 드릴링 파워 헤드를 Z축을 따라 구동하여 파워 헤드의 급속 전진, 급속 후퇴 및 정지와 같은 기능을 가능하게 합니다. 또한 자동 칩 브레이킹, 칩 배출 및 일시 중지 기능도 표준으로 제공됩니다.

4. 드릴링 파워 헤드:
드릴링 파워 헤드는 전용 서보 스핀들 모터로 구성되어 있으며, 토크 출력을 향상시키기 위해 치형 동기 벨트를 통해 전용 정밀 스핀들로 동력을 전달합니다. 스핀들은 일본산 앵귤러 콘택트 베어링 어셈블리(전면 4열, 후면 2열)를 통합하고 무단 속도 조절을 지원합니다. 공압 공구 교환 시스템이 장착되어 있어 빠르고 효율적인 공구 교환이 가능합니다. 이송 운동은 볼 스크류와 함께 서보 모터로 구동됩니다. X축과 Y축은 연동 작동을 지원하고 반폐 루프 제어를 채택하여 선형 및 원형 보간 기능을 실현합니다. 스핀들 노즈는 BT50 테이퍼 구멍을 특징으로 하며 고속 회전 조인트를 장착하여 스핀들 냉각수 공급을 통한 고속 U 드릴 가공을 지원합니다.

판재 및 시트 금속 드릴링 및 마킹을 전문으로 하는 이 고성능 CNC 갠트리형 산업 장비는 판형 부품 및 구조 부품의 정밀 가공을 위해 정교하게 설계되었습니다. 플랜지, 디스크, 링 및 평판을 포함한 공작물 가공을 위해 특별히 맞춤 제작되었으며, 이러한 공작물의 두께가 기계의 사전 정의된 유효 가공 매개변수를 엄격히 준수해야 하는 핵심 사양을 특징으로 합니다.

강철 구조 작업장에서 이 장비는 구조 판재 및 연결 부품에 대한 정밀 드릴링 및 밀링 작업을 수행하여 강철 프레임워크의 안정적인 조립을 위한 견고한 기반을 구축합니다. 풍력 에너지 부문에서는 풍력 터빈 타워 및 플랜지에 대한 고정밀 가공 솔루션을 제공합니다. 이는 이러한 부품이 혹독한 환경 조건(예: 강풍, 온도 변동)을 견딜 수 있도록 보장하는 필수 공정입니다. 교량 건설 계획의 경우, 이 장비는 교량 거더 및 지지 브래킷을 가공하여 교량의 장기간 수명 동안 동적 하중을 견딜 수 있도록 설계된 안정적이고 내구성이 뛰어난 연결을 형성할 수 있습니다.
