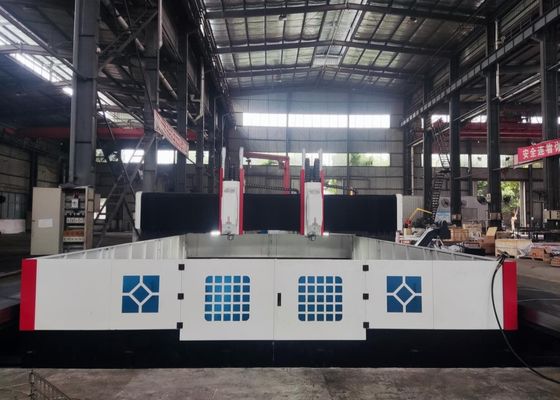

3000x2200mm 작업 조각 크기 CNC 판 뚫기 및 프레싱 기계 BT50-150 스핀드 테이퍼

3000x2200mm 작업 조각 크기 CNC 판 뚫기 및 프레싱 기계 BT50-150 스핀드 테이퍼

적용:

CNC 턴트리 뚫기 및 프레싱 기계는 주로 플랜지, 디스크, 링을 포함하여 판과 구조 구성 요소의 뚫기, 칸프링, 탭 및 프레싱을 위해 설계되었습니다.그리고 다른 작업 부품은 장비의 실제 가공 범위 내에 있는 두께로그것은 단일 재료 부품과 복합 재료 모두에 구멍을 뚫고 장님 구멍을 뚫을 수 있습니다.전체 가공 과정은 특별한 운영 편의성을 위해 디지털로 제어됩니다, 자동화 생산, 고 정밀, 다종류 처리 및 대량 제조를 지원합니다.

사양:

제품 특성

1기계 침대와 작업판:
기계 베드 및 작업 벤치는 회색 철 (HT250) 의 1 조각 가루입니다. 정밀 가공 전에 2차 고방 및 노화 처리를 받습니다.그들은 지형이 없는 탁월한 동적 및 정적 경직성을 자랑합니다.작업판 표면은 작업 조각을 클램핑하는 것을 용이하게 하기 위해 정밀하게 가공된 최적의 배치된 T 슬롯으로 장착되어 있습니다.높은 정밀도의 선형 가이드의 두 세트가 침대 기판의 양쪽에 장착, 가이드 슬라이더에 균일한 힘 분포를 보장하고 기계 도구의 딱딱함, 견인 강도 및 압축 저항을 크게 향상시킵니다.드라이브 시스템은 쌍방향 운전을 위해 정밀 공 나사 집합체와 결합 된 AC 서보 모터를 사용합니다.Y축 이동을 가능하게 합니다. 조절 가능한 볼트는 침대 밑에 분포되어 침대와 작업판을 편리하게 평준화 할 수 있습니다.

2- 이동용 랜트리
이동용 기판은 회색 철 (HT250) 가루로 구성되어 있다. 기판 앞쪽에 2개의 초고부하를 운반하는 롤링 선형 가이드 세트가 장착되어 있다.정밀 공 나사 조립은 서보 모터와 결합 한 힘 머리 슬라이딩 플레이트가 X 축을 따라 이동 할 수 있습니다전력 헤드 슬라이딩 플레이트는 파도 전력 헤드로 장착되어 있습니다.정밀 결합을 통해 공 나사 견과류를 공 나사 위에 회전하도록 움직이는.

3이동용 샐러드:
이동식 седло는 정밀 철조 구조 구성 요소입니다. седло에 장착 된 것은 초고량 부하를 지탱하는 CNC 선형 철도 슬라이드 두 세트, 정밀 공 나사 조립,고 정밀의 행성 적도기, 서보 모터에 연결. 굴착 전력 헤드의 무게는 나사 부하를 줄이고 공 나사의 서비스 수명을 연장하기 위해 균형 잡히고 있습니다. 그것은 Z 축을 따라 이동하는 굴착 전력 헤드를 구동합니다.빠른 앞으로 이동과 같은 행동을 가능하게 하는, 빠른 역운동, 및 자동 칩 파기, 칩 제거 및 일시 중지 기능과 함께 전력 헤드의 정지.

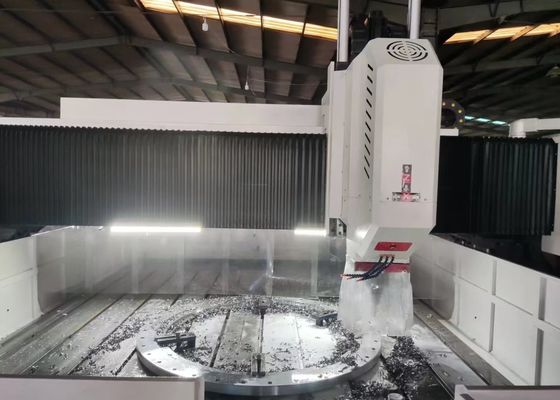

4뚫기 머리:
굴착 전력 헤드는 전동 모터를 사용하며, 이는 토크 증가를 위해 치아 동시 벨트를 통해 특수 정밀 스핀드에 전력을 전달합니다.스핀드는 일본 각접촉 베어링으로 구성되어 있으며 6줄 구조로 배치되어 있습니다 (전면 4개, 후면 2개), 단계없는 속도 조절을 가능하게 합니다. 공기 도구 변경 시스템으로 장착 된 스핀드는 빠르고 편리한 도구 교체를 보장합니다.먹이 움직임은 공 나선과 결합 된 서보 모터에 의해 구동됩니다X 및 Y 축은 연결 작업을 지원하고 반 폐쇄 루프 제어를 채택하여 선형 및 원형 인터폴레이션 기능을 실현합니다.스핀들 끝은 BT50 톱니 구멍을 갖추고 고속 회전 관절을 장착, 스핀들 횡단 냉각수 공급으로 고속 U 드릴 처리 지원.

이 고성능 CNC 기판 산업 장비는 판과 금속판을 뚫고 표시하는 데 특화되어 있습니다.판형 부품 및 구조 부품의 정밀 가공을 위해 세밀하게 설계되었습니다.특히 플랜지, 디스크, 링 및 평면 판을 포함한 작업 조각을 처리하는 데 적합합니다.그것은 이러한 작업 조각의 두께가 기계의 미리 설정 된 효과적인 가공 사양과 엄격하게 일치해야한다는 핵심 요구 사항을 갖추고 있습니다..

철강 구조물 제조 공장에서는 이 장비가 구조판과 연결 부품에 대한 정밀 부어와 프레싱을 수행합니다.이로써 강철 프레임의 안정적인 조립에 대한 탄탄한 기반을 구축풍력 에너지 분야에서는그것은 풍력 터빈 타워와 플랜지에 대한 고정도 가공 솔루션을 제공합니다. 이러한 부품이 혹독한 환경 조건에 견딜 수 있음을 보장하는 필수 프로세스 (e예를 들어, 강한 바람, 온도 변동) 를 위해 다리 건설 프로젝트를 위해 장비는 다리 빔과 지원 브래킷을 처리하여 안정적인,다리의 긴 사용 기간 동안 동적 부하를 견딜 수 있도록 설계된 내구성 연결.
