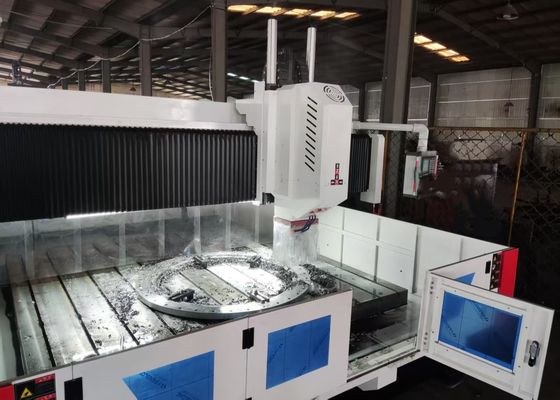

4000x1600mm 작업 조각 크기 CNC 판 플랜지 굴착 프레싱 머신 800mm 진트리 높이

4000x1600mm 작업 조각 크기 CNC 판 플랜지 굴착 프레싱 머신 800mm 진트리 높이

적용:

이 장비는 판 및 구조 구성 요소에 대한 드릴링, 캄퍼링, 터핑 및 밀링 작업을 위해 설계되었습니다.그것은 주로 플랜지를 포함하여 작업 조각의 고효율 뚫기 위해 설계되었습니다., 디스크, 반지 및 판은 효과적 가공 범위 내의 두께로.이 단위는 단일 재료 부품과 복합 재료 모두에 구멍과 맹 구멍을 가공 할 수 있습니다.가공 과정에 대한 디지털 제어 장치로 장착 된 기계 도구는 자동화 생산, 고 정밀 제조를 지원하며 예외적인 운영 편의성을 제공합니다.다종류 가공, 그리고 대량 생산 요구 사항.

사양:

스플릿 가스팅 구조:

이 장비는 주로 침대 작업 테이블, 이동 랜트리, 이동 샐러리, 드릴링 및 프레싱 전력 머리, 자동 윤활 장치 및 보호 장치, 순환 냉각 장치로 구성됩니다.디지털 제어 시스템롤링 가이드 레일에 의해 지원되고 안내되며, 정밀 나루로 구동되며, 기계 도구는 높은 위치 정확성과 반복 위치 정확성을 가지고 있습니다.

제품 특성

1침대와 작업대:
침대는 HT250 회색 주사철으로 구성되어 있으며, 최종 마무리 전에 2차 소화 및 노화 처리를 거쳐집니다. 변형이 없는 우수한 동적 및 정적 경직성을 자랑합니다.높은 정밀도의 선형 안내 두 세트가 침대 기판의 양쪽에 장착됩니다, 가이드웨이 슬라이더에 균일한 힘 분포를 보장하는 동시에 기계 도구의 전체 경직성, 견고성 및 압력 저항을 크게 향상시킵니다.드라이브 시스템은 정밀 공 나사 조립 장치와 결합 된 AC 서보 모터를 통합합니다., 가트리는 Y 축의 부드러운 움직임을 달성 할 수 있습니다. 작업 벤치는 작업 조각을 안전하게 고정하기 위해 수압 실린더 클램핑 시스템을 갖추고 있습니다.

2- 이동용 랜트리
이동용 기판은 HT250 회색 주사철에서 주사기를 통해 제조되며, 앞쪽에 장착된 2 개의 초고부하 굴림 선형 가이드웨이 조립 장치가 있습니다.정밀 공 나사 조립 장치와 함께 서보 모터 정밀 X 축 움직임을 달성하기 위해 전력 머리 슬라이드 플레이트를 구동이 슬라이드 플래크에 부어 힘 머리가 고정됩니다.게트리 횡단은 세르보 모터 (Servo motor) 가 정밀 결합을 통해 공 나사 견과류를 공 나사를 따라 회전하도록 유도합니다., 안정적이고 정확한 움직임을 보장합니다.

3이동용 샐러드:
이동용 седло는 정밀 양도 철 구조 구성 요소로 제조됩니다. 그것은 초고량 용량 CNC 선형 안내 캐리 2 세트, 정밀 공 나사 조립 장치가 장착되어 있습니다.,이 구성은 전력 헤드의 무게를 균형을 이루고 리드 스크루에 대한 부하를 줄입니다.그리고 리드 스크루의 사용 수명을 연장합니다.이 시스템은 뚫기 전력 헤드를 작동시켜 정확한 Z축 움직임을 수행하여 빠른 공급, 작동 공급, 빠른 후퇴 및 정지 등의 기능을 가능하게합니다.또한 자동 칩 파기 통합, 칩 제거, 및 중지 기능을 운영 효율성을 향상시키기 위해.

.

이 고성능의 CNC gantry 산업 기계는 판과 금속 부품을 위한 굴착 및 표시 작업에 특화되어 있습니다.그것은 정밀하게 판형 작업 조각과 구조 부품의 정밀 가공을 제공하기 위해 설계되었습니다, 플랜지, 디스크, 고리, 평면판 및 유사한 부품에 특화된 적응력을 갖는다.핵심 요구 사항은 작업 조각의 두께가 기계의 미리 설정 된 효과적인 가공 매개 변수에 엄격히 부합해야한다는 것입니다..

철강 구조물 제조 시설에서 이 장비는 구조판과 연결 요소에 대한 정밀 부어와 프레싱을 수행합니다.강철 프레임의 안정적인 조립을 위한 신뢰할 수 있는 기초를 마련하는 내용풍력 에너지 분야에서는그것은 풍력 터빈 타워와 플랜지에 대한 고정도 가공 솔루션을 제공합니다. 이러한 구성 요소가 혹독한 환경 조건에 견딜 수 있도록 보장하는 중요한 과정 (e예를 들어, 강한 바람, 온도 변동) 를 위해 다리 건설 프로젝트에서 장비는 다리 빔과 지원 브래킷을 처리하여 안정적인,다리의 긴 사용 기간 동안 동적 부하에 견딜 수 있도록 설계된 내구성 연결.
