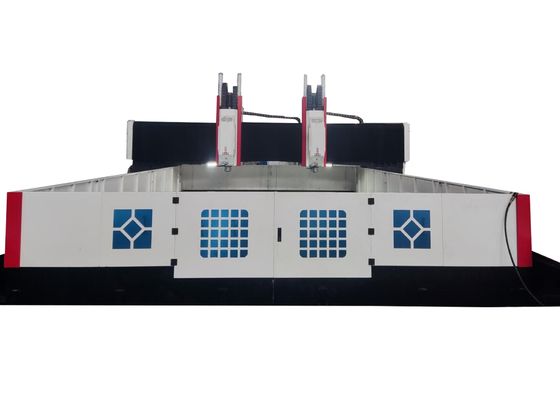

6000x3900x2700mm 전체 크기 CNC 갱트리 금속 굴착 기계 70mm 최대 굴착 지름

6000x3900x2700mm 전체 크기 CNC 갱트리 금속 굴착 기계 70mm 최대 굴착 지름

적용:

이 장비는 판 및 구조 구성 요소에 대한 드릴링, 캄퍼링, 터핑 및 밀링 작업을 위해 특별히 제작되었습니다.그것은 주로 플랜지를 포함하는 작업 조각의 고효율 뚫기 위해 설계되었습니다., 디스크, 반지 및 플레이트, 그 두께는 지정된 효과적인 처리 범위와 일치합니다.시스템은 단일 재료 구성 요소와 복합 재료 모두에 구멍과 맹 구멍의 가공을 촉진합니다.가공 과정에 대한 디지털 제어 기능을 갖춘 기계 도구는 자동화 생산, 고 정밀 제조,다종류 가공, 그리고 대규모 생산 시나리오.

사양:

스플릿 가스팅 구조:

이 CNC 게트리 플랜지 굴착 및 프레싱 장비는 주로 침대 작업 테이블, 모바일 게트리, 모바일 샐러드, 굴착 및 프레싱 전력 머리, 자동 윤활 시스템,보호 메커니즘, 순환 냉각 시스템, 수치 제어 시스템 및 전기 시스템, 다른 주요 구성 요소들 중.기계 도구는 예외적인 위치 정확성과 반복 위치 정확성을 나타냅니다..

제품 특성

1뚫기 전력 머리:
굴착 전력 머리는 전용 서보 스핀드 모터로 장착되어 있으며, 이 스핀드는 톱니 동기 벨트 가속을 통해 특수 정밀 스핀드를 구동하여 토크 출력을 향상시킵니다.그것은 빠르고 편리한 교체 지원, 주전 모터와 볼 스크루 조립 장치에 의해 구동되는 공급 운동으로 X 및 Y 축은 연결 기능을 갖추고 반 폐쇄 루프 제어 기능을 채택합니다.선형 및 원형 인터폴 함수를 가능하게 하는스핀들 끝은 BT40 톱니 구멍으로 설계되어 있으며 고속 회전 관절을 장착하여 고속 U 드릴 중앙을 통해 냉각 가공 작업을 용이하게합니다.

2변속기 시스템:
이 시스템은 타이완에서 수입된 고정도 가이드 라인과 슬라이더를 채택하여 원활한 작동을 보장하고 동시에 무거운 부하 운반 능력을 효과적으로 향상시킵니다.
X축과 Z축은 각각 두 개의 롤링 선형 안내로를 사용하며, 수평 및 수직 이동을 위해 각각 안내 및 부하를 운반하는 레일로,고속 굴착에 대한 기술 요구 사항을 완전히 충족합니다.X축과 Z축의 전송은 정밀 공 나사를 회전시키는 AC 서보 모터를 통해 달성되며 정밀한 선형 움직임을 가능하게합니다.

Y축은 양쪽에서 두 개의 중량 롤링 선형 유도로를 갖추고 있으며, 그 중 하나는 Y축 슬라이딩 트랙을 공동으로 형성하는 측면에 장착 된 구조를 갖추고 있습니다.이 구성은 gantry 프레임의 높은 딱딱성과 강도 요구 사항을 충족, 또한 낮은 마찰 계수, 높은 이동 속도, 우수한 진동 흡수 성능 및 연장 된 서비스 수명을 포함한 기술적 이점을 제공합니다.X축 변속기는 듀얼 서보 모터 동기 구동 기술을 사용 하 여 각 쪽에 설치 한 서보 모터와 함께, 그 차례에 게 gantry 프레임을 움직이고 CNC 가공 작업을 가능하게합니다.

.

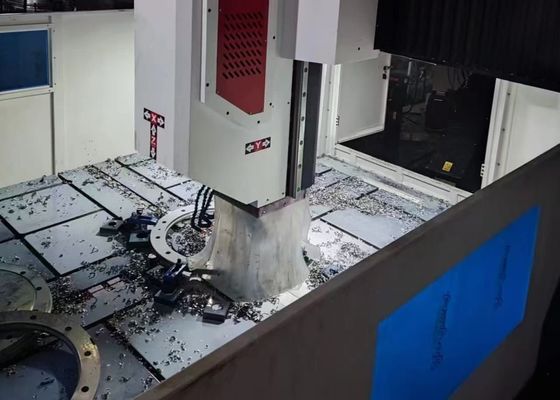

이 고성능의 CNC gantry 산업 기계는 판 및 금속 부품을 위한 굴착 및 표시 작업에 전념합니다.그것은 정밀 정제 제공을 위해 정교하게 설계되었습니다 판 타입 작업 조각 및 구조 부품, 가공 플랜지, 디스크, 링, 평면판 및 비교 가능한 구성 요소에 대한 목표적 적응력.핵심 전제 조건은 작업 조각 두께가 기계의 사전 구성 된 효과적인 가공 매개 변수에 엄격하게 준수해야한다는 것입니다..

철강 구조 제조 공장에서는 이 장비가 구조판과 연결 부품에 대한 정밀 부어와 프레싱을 수행합니다.강철 프레임의 안정적인 조립을 위한 견고한 기초를 마련하는 것풍력 에너지 산업에서이 제품은 풍력 터빈 타워와 플랜지에 대한 고정도 가공 솔루션을 제공합니다. 이러한 구성 요소가 심각한 환경 조건에 견딜 수 있음을 보장하는 핵심 프로세스입니다.강풍, 온도 변동 등) 를 위한 다리 건설 계획에서 장비는 다리 빔과 지원 브래킷을 처리하여 안정적인,다리의 연장된 사용 기간 동안 동적 부하를 견딜 수 있도록 설계된 오래 지속되는 연결.
