잘리면서, 정처없이 돌아다니, 각도, 보, 플레이트와 플랜지의 성형 기계를 펀칭하는 CNC 드릴링을 위한 중국 최고의 품질 제품!
새로운 것을 하고 좋은 것을 하세요 !
|
제품 상세 정보:
결제 및 배송 조건:
|
| lxw: | 4000x4000mm | 갠트리 높이: | 800mm |
|---|---|---|---|
| 스핀들 테이퍼: | BT50 | 최대 드릴링 직경: | 80 mm |
| T- 슬롯 너비: | 28mm | 직경 태핑: | M3-M32 |
| 스핀들 속도: | / 분 30~3000 Ｒ | 서보 스핀들 모터 동력: | 22kW |

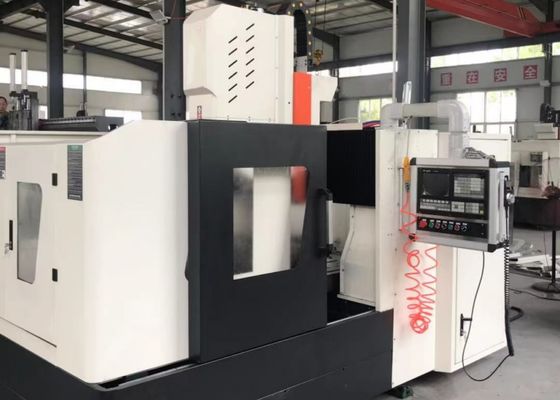

4000x4000mm 작업 조각 크기 CNC 금속 엽 뚫기 기계 80mm 최대 뚫기 지름
적용:
이 장비는 주로 판 및 구조 구성 요소에 대한 드릴링, 캄퍼링, 터핑, 프레싱 및 굴착 작업을 수행하도록 설계되었습니다.그것은 플랜지를 포함하여 작업 조각에 효율적인 구멍 뚫기 성능을 제공합니다., 디스크, 반지 및 판, 그 효과적 작동 범위에 해당하는 두께로 구멍과 맹 구멍을 통해 처리 할 수 있습니다.단일 재료 구성 요소와 복합 재료 모두와 호환됩니다.이 기계 도구는 기계 가공 과정에 대한 디지털 제어 기능을 갖추고 있으며, 예외적인 운영 편의성을 보장합니다. 자동화, 고 정밀, 다종류,그리고 대규모 생산 능력.
사양:
| 작업 조각 크기 | LxW | 4000x4000mm |
| 갱트리 높이 |
800mm (재단에 따라도 결정될 수 있습니다.) |
|
| 작업판 | T 슬롯 너비 | 28mm |
| 굴착 전력 헤드 | 큐티 | 1 |
| 스핀드 톱니 | BT2국제산업 | |
|
최대 굴착 지름 (일반 탄소 강철) |
Φ80mm | |
| 최대 두께 | ≤ 150mm | |
| 터킹 지름 | M3-M32 | |
| 스핀드 속도 | 30~3000 r/min | |
| 세르보 스핀드 모터 파워 | 22kW | |
| 스핀드 아래쪽 끝에서 작업 테이블까지의 거리 | 200~800mm | |
|
동력 헤드의 측면 이동(X축) |
최대 수평 주름 | 4000mm |
| 측면 이동 속도 | 0~6 r/min | |
| 부근운동용 세르보 모터 전력 | 4.2kW | |
|
랜트리 길쭉한 움직임 (Y축) |
최대 공급 도동 | 4000mm |
| 피드 이동 속도 | 0~6m/min | |
| 피드서보모터 전력 | 2x4.2kW | |
| 수직 램 공급 운동 (Z 축) | 맥스. 스트로크 | 500mm |
| 이동 속도 | 0~6m/min | |
| 세르보 모터 전력 | 3.5kW (브레이크) | |
| 3축 위치 정밀도 | X/Y/Z/A/B/C | ±0.025/1000mm |
| 3축 반복 위치 정밀성 | X/Y/Z/A/B/C | ±0.02/1000mm |
| 전체 크기 | LxWxH | 9000x7500x4000mm |
| 전체 전력 | 약 50kW | |
장비 구조:

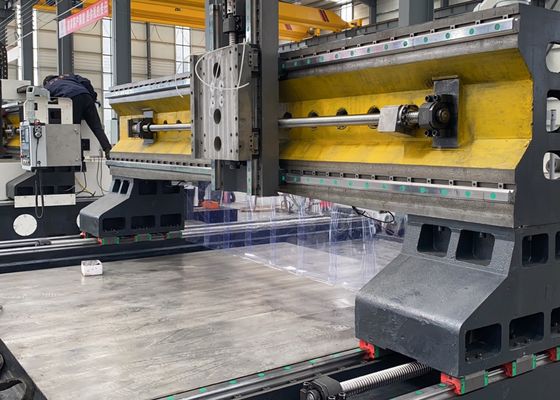

이 장비는 주로 주조 베드 작업 벤치, 이동 가능한 랜트리, 이동 가능한 샐러, 드릴링 및 프레싱 전력 헤드, 자동 윤활 및 보호 시스템,순환 냉각 장치, 수치 제어 시스템, 전기 시스템. 롤링 가이드로는 안정적인 지원과 정확한 안내를 제공합니다.정밀 공 나사 드라이브는 우수한 위치 정확성과 우수한 반복성을 보장합니다..
제품 특성
1침대와 작업 테이블:
침대와 작업 테이블은 회색 주철 (HT250) 으로 제조되어 있으며, 2차 고름과 노화 처리에 노출되어 있습니다.정밀 가공을 거쳐 변형 없이 뛰어난 동적 및 정적 딱딱성을 보장합니다.작업 테이블의 표면은 최적화된 레이아웃에서 정밀 가공된 T 슬롯으로 장착되어 작업 조각의 안전한 클램핑을 촉진합니다.침대 밑에는 각 쪽에 두 고 정밀 선형 안내로 장착되어 있습니다, 가이드웨이 카리거에 힘의 균일 분배를 보장하고 기계 도구의 딱딱함과 팽창 및 압력 저항을 크게 향상시킵니다.드라이브 시스템은 양방향 드라이브를 위해 정밀 공 나사 조립 장치와 결합 된 AC 서보 모터를 채택합니다., Y축을 따라 기판을 통과 할 수 있습니다. 조절 가능한 레벨링 볼트는 침대 기단 위에 전략적으로 배치됩니다.침대와 작업 테이블의 수평 정렬을 편리하게 캘리브레이션 할 수 있습니다..
2- 이동용 랜트리
이동용 기판은 회색 주사철 (HT250) 으로 구성되어 있으며, 앞쪽에 2개의 초고부하를 운반하는 롤링 선형 가이드가 장착되어 있습니다. 정밀 공 나사 조립 장치 세트,소모터와 결합된, 가동 헤드 슬라이드의 X 축 이동을 용이하게합니다. 뚫기 전력 헤드 슬라이드에 가동 실행을 위해 부착됩니다.
3- 움직인 샐러:
움직이는 седло는 정밀 cast 철 구조 구성 요소입니다. 최적의 딱딱성과 운영 안정성을 위해 설계되었습니다. 그것은 두 개의 높은 부하 용량 CNC 선형 안내로 장착되어 있습니다.정밀 구슬 나사 집합의 세트, 그리고 AC 서보 모터와 결합 된 고 정밀성 행성 기어 감소기. 질소 가스 반 균형 실린더가 설계에 통합되어 있습니다.전력 헤드의 무게를 조정하여 볼 스크루에 대한 부하를 최소화하고 서비스 수명을 연장합니다.이 조립체는 Z축 움직임을 실행하기 위해 드릴 파워 헤드를 구동하여 빠른 트러버, 작업 공급, 빠른 후퇴 및 정확한 위치 정지 등 핵심 기능을 가능하게합니다.그것은 또한 자동 칩 깨는 장비입니다, 칩 대피 및 프로그램 일시 중지 기능을 사용하여 가공 효율성과 프로세스 제어 기능을 향상시킵니다.
.
이 고성능의 CNC gantry 산업 기계는 판 및 금속 부품을 위한 굴착 및 표시 작업에 전념합니다.그것은 정밀하게 판형 작업 조각과 구조 부품의 정밀 가공을 제공하기 위해 설계되었습니다, 플랜지, 디스크, 링, 평면판 및 유사한 부품의 가공에 특화된 적응력을 갖춘핵심 요구 사항은 작업 조각 두께가 기계의 미리 설정 된 효과적인 가공 매개 변수에 엄격히 부합해야한다는 것입니다..
철강 구조물 제조 시설에서 이 장비는 구조판과 연결 부품에 대한 정밀 부어와 프레싱을 수행합니다.강철 프레임의 안정적인 조립을 위한 탄탄한 기초를 마련하는 내용풍력 에너지 분야에서는그것은 풍력 터빈 타워와 플랜지에 대한 고정도 가공 솔루션을 제공합니다예를 들어, 강한 바람, 온도 변동) 를 위해 다리 건설 프로젝트에서 장비는 다리 빔과 지원 브래킷을 처리하여 안정적인,다리의 연장 수명 동안 동적 부하를 견딜 수 있도록 설계된 내구성 있는 연결.
