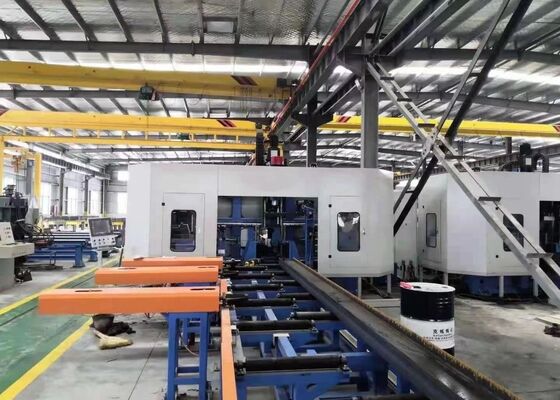

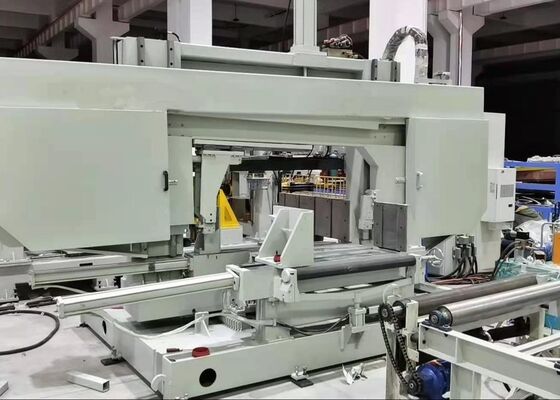

PLC 제어 방법 CNC 3D I 빔 굴착 깎기 기계 라인 3 × 11KW 모터 전력
적용:
이 가공 센터는 H 빔에 대한 드릴링 작업을 위해 특별히 설계되었습니다.그것은 뛰어난 효율성으로 작업 조각에 대한 드릴링 절차를 수행합니다.우수한 가공 정확성과 직관적인 운영 기능을 갖춘 이 장비는 철강 구조 산업 내에서 필수적인 고성능 솔루션으로 기능합니다.건설 공학과 같은 핵심 분야에 널리 적용됩니다., 다리 인프라, 타워 마스트 제조 및 그리드 구조 프로젝트.
사양:
| H 빔 매개 변수 | 최대 크기 너비 x 높이 | 1250x600mm | |
| 미니 크기 너비 x 높이 | 200×75mm | ||
| 최대 빔 길이 | 12000mm | ||
| 주 스핀들 | 큐티 | 3 | |
| 모델 | BT2 | ||
| 모터 전력 | 3x11kW | ||
| 스핀드 속도 | 200~3000 r/min | ||
| 최대 구멍 지름 | φ40mm | ||
| 모터 전력 | 피드서보모터 전력 | 2x3 kW | |
| 포지셔닝 서보 모터 전력 | 2x3 kW | ||
| 처리 정확성 | 구멍 거리의 오차 | 1미터 내에 두 개의 구멍이 있습니다. | ±0.5 |
| 허용되는 오차 값은 구멍 거리의 1 미터 추가로 증가하면 ±0.2mm 증가하고 최대값은 ±2mm를 초과하지 않습니다. | |||
| 최종 마진 오차 | ±1.0 mm | ||
| 수압 시스템 | 수압 펌프 압력 | 7 MPa | |
| 오일 펌프 모터 전력 | 7kW | ||
| 전기 시스템 | 제어 방법 | PLC | |
| CNC 축 수 | 7 | ||
| 전체 크기 (L x W x H) | 32000x6200x4000 | ||
제품 특성
1이 기계 도구는 주로 기계 본체, CNC 공급 시스템, 재료 컨베이어, 전기 시스템, 수압 시스템, 냉각 시스템, 윤활 시스템, 폐기물 비인,그리고 다른 부품고정된 침대 구조와 이동 가능한 작업 조각 구성을 채택하여, 기계 도구는 대규모 H 빔의 처리에 적합합니다.그것은 연속적인 생산 작업을 촉진하고 높은 수준의 자동화를 특징으로합니다..
2부착 기계의 몸은 침대, CNC 슬라이딩 테이블 조립 장치, 지원 장치, 상부 압축 장치, 측면 압축 장치 및 감지 장치로 구성됩니다.CNC 슬라이딩 테이블의 구성 요소는 고정 측면을 포함, 움직이는 측면, 상부 단위 CNC 슬라이딩 테이블 슬라이딩 테이블 조립체는 슬라이딩 플레이트, 슬라이딩 테이블 베이스, 스핀드 헤드 스톱, 고속 기계 스핀드,도구 실린더, 변주 주파수 모터, 서보 모터, 선형 가이드 및 납 나사, H 빔을 뚫기 위해 특별히 설계되었습니다.
3. CNC 공급 시스템은 브래킷, 기어, 래크, 서보 모터, 감소기 및 조작기를 포함합니다. 서보 모터는 H 빔을 X 방향으로 이동하도록 조작기를 구동합니다.H 빔을 공급하고 작업 부품을 정확하게 배치 할 수 있도록.
4재료 컨베이어는 공급 컨베이어와 공급 컨베이어로 분류됩니다. 공급 컨베이어는 컨베이어 브래킷, 지원 롤러 및 측면 밀어 장치로 구성됩니다.프로파일로 된 강철 비리를 운반하도록 설계된, Y 방향으로 빈 부분을 배치하고 재료 공급에 대한 CNC 공급 장치와 조정. 외부 공급 컨베이어는 재료 채널 브래킷과 지원 롤러로 구성됩니다.제조된 직물들을 운반하기 위해 특별히 사용된 것.
5냉각 시스템은 내부 및 외부 냉각 방법을 사용, 석유 안개를 활용하여 구덩이를 냉각. 그것의 장점에는 비용 효율성에 기여하는 최소한의 냉각 용량이 포함됩니다.환경 친화성, 그리고 붓바닥 마모를 줄입니다.
6수압 시스템은 상부 압축 장치, 측면 압축 장치, 도구 실린더 및 기타 관련 구성 요소에 전력을 공급합니다.
7기압 시스템은 조작기, 시험 실린더 및 유사한 장비에 전력을 공급하도록 설계되었습니다.
8윤활 시스템은 중앙 집중식 윤활과 수동 윤활의 조합을 사용합니다.중앙 융합 윤활은 주로 주요 선형 가이드 및 리드 나사의 시간 및 양적 윤활에 사용됩니다..
9기계 도구의 제어 시스템은 호스트 컴퓨터, PLC 및 기타 관련 구성 요소로 구성됩니다. 프로그래밍 방법:처리 프로그램은 USB 인터페이스 또는 키보드를 통해 CAD 도면 또는 처리 매개 변수를 입력하여 생성됩니다.이 프로세싱 프로그램은 부품 번호를 기반으로 언제든지 저장, 검색, 표시 및 통신 할 수 있습니다.기계 도구는 개별 처리 매개 변수의 수동 조정 및 제어뿐만 아니라 전체 처리 작업 흐름에 대한 완전히 자동화된 제어 실현 할 수 있습니다.
샘플 시범 세션 동안, CNC 빔 및 엽 금속 뚫기, 표시, and shearing machine can effectively demonstrate its processing capabilities when operating on standard H-beam samples—with different flange widths and web thicknesses—and channel steel samples of various dimensions이 시연에서 표시된 표본은 정확한 구멍 위치, 부드러운 탭 스레드 및 명확한 표시 패턴을 달성 할 수있는 장비의 능력을 명확히 보여줍니다.따라서 실제 응용 시나리오에서 높은 정확성과 신뢰성을 완전히 반영합니다..
고속 CNC H- 빔 뚫기, 표시 및 깎기 기계는 주로 철강 구조 제조 공장 및 다리 건설 프로젝트에 배치됩니다.프레임 및 지원 구조에 사용되는 H 빔에 대한 정밀 가공을 제공합니다., 따라서 강철 구조물의 안정적인 조립에 대한 단단한 기반을 마련합니다.장비는 H 빔에 고 정밀 뚫기 작업을 수행합니다. 이것은 다리의 구조적 안정성을 향상시킬뿐만 아니라 장기적인 부하에 효과적으로 견딜 수 있습니다.우수한 운영 효율을 통해 기계는 이러한 주요 인프라 부문에 신뢰할 수있는 지원을 제공하고 관련 프로젝트의 원활한 진행을 보장합니다.
