잘리면서, 정처없이 돌아다니, 각도, 보, 플레이트와 플랜지의 성형 기계를 펀칭하는 CNC 드릴링을 위한 중국 최고의 품질 제품!
새로운 것을 하고 좋은 것을 하세요 !
|
|
제품 상세 정보:
결제 및 배송 조건:
|
| lxw: | 2500x2500mm | 최대 여정: | 2500mm |
|---|---|---|---|
| 스핀들 테이퍼: | BT50 | 최대 드릴링 직경: | 80mm |
| T- 슬롯 너비: | 28mm | 직경 태핑: | M30 |
| 스핀들 속도: | / 분 30~3000 Ｒ | 서보 스핀들 모터 동력: | 30kW |
| 강조하다: | 무거운 용량 CNC 턴트리 드릴링 머신,30KW의 서보 스핀들 프레싱 머신,CNC 슬립 플레이트 드릴링 머신 |
||

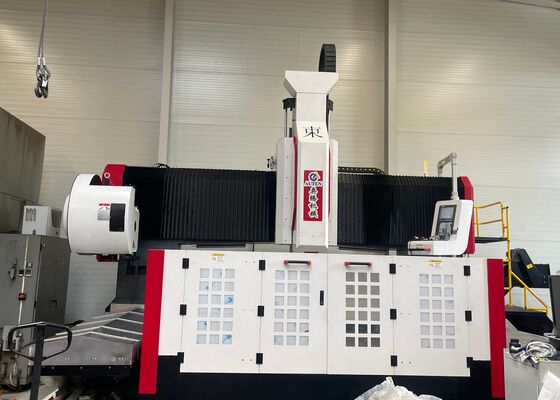

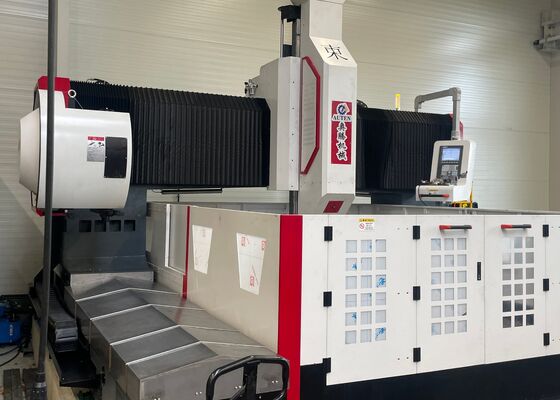

2525BT50 중량 분할 CNC 갱트리 굴착 밀링 머신 30KW 서보 스핀드 모터 전력
적용:
이 CNC gantry 굴착 장비는 판 및 구조 구성 요소에 대한 굴착, 칸프링, 탭 및 밀링 작업을 위해 설계되었습니다.그것은 주로 높은 효율의 플랜지 뚫기 위해 사용됩니다, 디스크, 고리, 판 및 다른 작업 조각은 효과적 두께 범위 내에서 처리 할 수 있습니다. 단 재료 및 복합 재료 부품에 투명 구멍과 맹 구멍을 모두 처리 할 수 있습니다.가공 과정은 디지털로 제어됩니다., 가동 편의성을 보장합니다. 자동화, 높은 정밀도를 가능하게하며 다양한 유형의 생산과 대량 생산 라인을 지원합니다.
사양:
| 작업 조각 크기 | LxW | 2500x2500mm |
|
|
||
| 작업판 | T 슬롯 너비 | 28mm |
| 굴착 전력 헤드 | 큐티 | 1 |
| 스핀드 톱니 | BT2국제산업 | |
|
최대 굴착 지름 (일반 탄소 강철) |
Φ80mm | |
| 터킹 지름 | ||
| M30 | ||
| 스핀드 속도 | 30~3000 r/min | |
| 세르보 스핀드 모터 파워 | 30kW | |
| 스핀드 아래쪽 끝에서 작업 테이블까지의 거리 | 200~800mm | |
|
동력 헤드의 측면 이동(X축) |
최대 수평 주름 | 2500mm |
| 측면 이동 속도 | 0~8 r/min | |
| 부근운동용 세르보 모터 전력 | 2x4.2kW | |
|
랜트리 길쭉한 움직임 (Y축) |
최대 공급 도동 | 6000mm |
| 피드 이동 속도 | 0~8m/min | |
| 피드서보모터 전력 | 2x4.5kW/25Nm | |
| 수직 램 공급 운동 (Z 축) | 맥스. 스트로크 | 600mm |
| 이동 속도 | 0~5m/min | |
| 세르보 모터 전력 | 4.5kW/25Nm | |
| 위치 정확성 | X/Y | ≤0.05mm/1000mm |
| 위치 정밀도를 반복한다 | X/Y | ≤0.05mm/1000mm |
장비 구조:
기계 기반은 주름 재료로 만들어졌으며 작업 테이블, 이동 가능한 랜트리, 이동 가능한 슬라이딩 샐러, 드릴링 및 프레싱 파워 헤드, 자동 윤활 시스템과 같은 주요 구성 요소로 구성됩니다.보호장치, 순환 냉각 시스템, 디지털 제어 시스템 및 전기 시스템. 그것은 지원 및 안내를 위해 롤링 하드 레일 짝과 함께 드라이브를 위해 정밀 리드 스크루 짝을 사용합니다.기계는 높은 위치 정확성과 위치에서 우수한 반복성이 특징입니다.
제품 특성
1침대와 작업 테이블:
침대는 용접 된 직사각형 튜브로 구성되어 있으며, 가공 전에 고온 소화 과정을 거쳐 반 완성 후 두 번째 소화 과정을 거쳐 내부 스트레스를 완화합니다.,기계 도구의 장기적인 정확성 안정성을 보장합니다. 작업 테이블은 회색 철 (HT250) 으로 만든 단 조각 주조로, 중차 고름 및 노화 처리 과정에 의해 처리됩니다.변형 없이 우수한 동적 및 정적 딱딱성을 제공합니다.작업 테이블의 표면에는 작업 조각을 안전하게 클램핑하기 위해 잘 조직된 T 슬롯이 장착되어 있습니다.두 고 정밀 선형 가이드 레일은 가이드 레일 슬라이드에 균일한 스트레스 분포를 보장하기 위해 침대 밑의 양쪽에 장착됩니다., 기계 도구의 경직성 및 팽창력과 압축력에 대한 저항성을 크게 향상시킵니다.Y축을 따라 항트리의 움직임을 용이하게조정 가능한 볼트는 침대 바닥 표면에 배치되어 작업판을 쉽게 평준화 할 수 있습니다.
2- 이동용 랜트리
이동용 기판은 회색 철 (HT250) 으로 만들어져 있으며 앞면에는 2개의 초고부하력 선형 안내 레일이 장착되어 있습니다. 정밀 공 나사 쌍과 함께 서보 모터,X축을 따라 전력 헤드 슬라이딩 플레이트의 움직임을 구동, 그 위에 굴착 전력 헤드가 장착되어 있습니다.정밀 접착 메커니즘을 통해 공 나트의 회전을 구동하는.
3샐러드를 움직여요
이동 슬라이딩 샐러드는 정밀 합철 부품입니다. 그것은 두 초고 부하를 운반하는 CNC 선형 슬라이드 테이블, 정밀 공 나사 쌍의 세트,고 정밀의 행성 적도기, 서보 모터에 연결된또한 샐러드에는 질소 가스 균형 실린더가 설치되어 전력 헤드의 무게를 견제하여 나사 부하를 줄이고 사용 수명을 연장합니다.이 시스템은 Z축을 따라 굴착 힘 머리 이동을 운전, 빠른 전진, 전진, 빠른 후진 움직임 및 정지 기능을 가능하게합니다. 또한 자동 칩 절단, 칩 제거 및 일시 중지 기능을 갖추고 있습니다.
.
이 첨단 CNC gantry 기계는 고성능 판 및 금속 구성 요소의 굴착 및 표시를 위해 특별히 설계되었습니다.원판형 공작품 및 구조적 집합물의 정밀 가공을 촉진하기 위해 신중하게 설계되었습니다., 그것은 플랜지, 디스크, 고리 모양의 부품, 평면 판 및 유사한 구성 요소를 처리하는 데 이상적으로 적합합니다.주요 운영 요구 사항은 작업 조각의 두께가 기계의 미리 정의 된 효과적인 가공 매개 변수에 부합해야합니다.
철강 구조물 제조 시설에서 이 장비는 구조판과 연결 요소에 대한 고정도 구멍 뚫기 및 프레싱 작업을 수행합니다.강철 프레임의 안정적인 조립을 위한 견고한 기초를 제공풍력 에너지 분야에서는, 그것은 진보된,풍력 터빈 타워와 플랜지에 대한 고밀도의 가공 능력, 강한 바람과 온도 변동과 같은 경우 다리 건설 프로젝트를 위해 장비는 다리 빔과 지원 브래킷을 처리하여 안정적인,다리의 연장된 사용 기간 동안 동적 부하를 견딜 수 있도록 설계된 장기적인 연결.
