제품 상세 정보:
결제 및 배송 조건:
|
| 최대. 텔레스코픽 스트로크: | 3400mm | 오일 파이프 직경: | ≤ 113mm |
|---|---|---|---|
| 오일 파이프 길이: | 8500~9750mm | 파이프 용량: | 300개 |
| 리프팅 하중: | 350kg | 리프팅 높이: | 4000mm |
| 능률: | 50PCS/시간 | 전체 크기: | 11200x2350x2700mm |

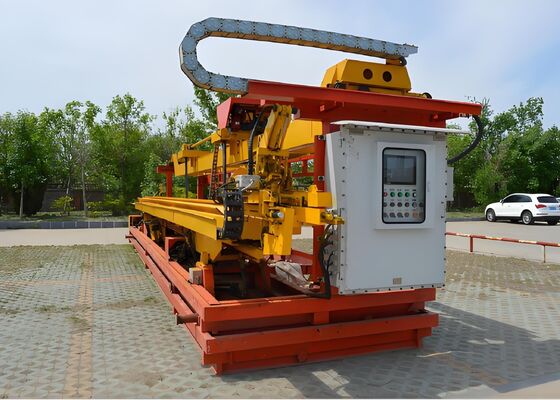

분당 60리터 유량 오일 웰 머신 유압 시스템, 12메가파스칼 압력 전달
제품 개요:

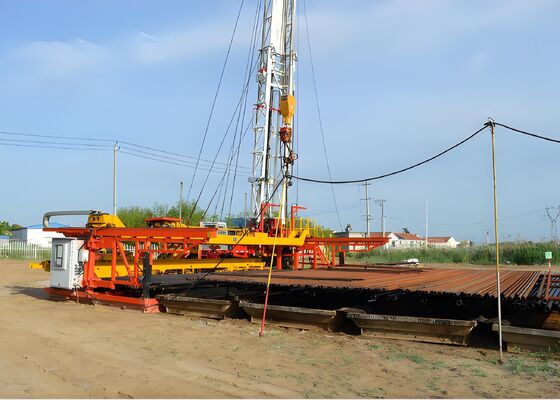

자동 파이프-로드 이송 및 적재 기계는 소규모 유정 유지 보수 작업 중 오일 파이프의 자동 운송, 적재 및 길이 측정을 위해 설계된 석유 산업 장치입니다. 보조 브리지, 오일 섬프 댐, 컨베이어 및 유정 헤드 호이스트 사이에서 오일 파이프의 이동, 적재 및 길이 측정을 자율적으로 처리합니다. 이 시스템은 소규모 유정 수리 중 파이프-로드 이송 프로세스를 자동화하는 기술적 목표를 성공적으로 달성합니다.
사양:
| 모델 | SSPGNC-0.35-4 | SSPGNC-0.35-4A |
| 정격 인양 하중 | 350 kg | |
| 인양 높이 | 4000 mm | |
| 최대 텔레스코픽 스트로크 | 3400 mm | |
| 오일 파이프 직경 | ≤φ113 mm | |
| 오일 파이프 길이 | 8500~9750 mm | |
| 파이프 용량 | 300 개 | |
| 효율 | 50 개/시간 | |
|
길이 측정 장치의 측정 오차 |
≤0.2‰ | |
| 총 전력 | 9 kw (차량 탑재 유압원) | |
| 20 kw (자체 포함 유압원) | ||
| CNC 트롤리 | 없음 | 있음 |
| 무게 | 약 9000 kg | |
| 전체 크기 | 11200x2350x2700 mm | |
| 제어 방법 |
수동, 자동, 원격 제어 |
|
| 유압 시스템 유량 | 60 L/min | |
| 유압 시스템 압력 | 12 Mpa | |
제품 장점:
1. 이 기계는 대화형 매개변수 입력을 위한 사용자 친화적인 인터페이스를 사용하며 PLC 시스템을 통해 제어되어 파이프 파지, 배출, 운송 및 측정 프로세스를 완전히 자동화합니다. 각 파이프의 길이를 자동으로 측정하고 쉽게 접근하고 검색할 수 있도록 데이터를 순차적으로 저장합니다. 간단하고 신뢰할 수 있는 작동과 놀라운 유연성으로 인해 전담 인력이 필요하지 않습니다.
2. 이 시스템에는 후속 기능이 있는 이동식 트롤리가 장착되어 있습니다. 이 트롤리는 파이프를 독립적으로 운송하여 파이프 이송과 길이 측정을 모두 용이하게 합니다. 또한 엘리베이터와 함께 자유 또는 견인 후속 작업으로 작동할 수 있습니다. 클램프와 트롤리는 함께 파이프를 들어 올려 파이프와 슬라이드웨이 사이의 마찰을 방지하여 파이프 양쪽 끝의 나사를 보호합니다.
3. 이 시스템은 빠르고 자석으로 픽업 및 해제를 가능하게 하는 전기 영구 자석 메커니즘을 통합합니다. 이 메커니즘은 파이프와 신속하게 결합 및 분리되어 충격 관련 손상을 효과적으로 방지하고 소음을 최소화합니다.
4. 이 시스템은 팔레타이징을 위해 파이프를 정확하게 정렬합니다. φ89 오일 파이프의 경우 수평 및 평행으로 30개의 파이프를 배치하고 적절한 정렬 및 팔레타이징을 위해 10개의 수직 레이어로 쌓습니다.
5. 자동 작동 중 이상을 관리하기 위해 원격 제어 기능이 제공되어 작동 유연성과 사용 편의성을 향상시킵니다.
