제품 상세 정보:
결제 및 배송 조건:
|
| 상태: | 새로운 | 맥스. 크기 너비 x 높이: | 500 × 500mm |
|---|---|---|---|
| 최소 크기 너비 x 높이: | 100 × 100mm | 빔 길이: | 2000 년 13000mm |
| 채널 스틸: | 10#～ 40# | 메인 스핀들 모델: | BT40 |
| 모터 파워: | 11kw | 스핀들 속도: | 100 min 3000 r/min |
| 강조하다: | 40mm CNC H형강 드릴링 머신,55KW CNC 빔 전단기,3D H형강 드릴링 장비 |
||

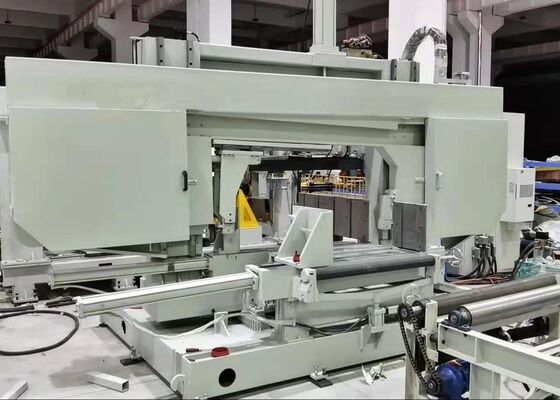

40mm 가공물 두께 CNC 3D H빔 드릴링 절단기 55KW
적용 분야:
주로 H형강, 채널강, 앵글강 및 기타 강철의 드릴링, 탭핑, 마킹, 스코어링에 사용됩니다. 강철 구조물, 건설, 차고, 타워, 그리드 프레임워크 등 강철 구조물 관련 산업 전반에 걸쳐 광범위하게 적용됩니다.
사양:
|
모델 |
BHD500/3 | BHD700/3 | BHD1000/3 | BHD1250/3 |
|
H빔 폭 범위 (mm) |
100~500 | 100~700 | 100~1000 | 100~1250 |
|
H빔 높이 범위 (mm) |
100~500 | 100~500 | 100~500 | 100~600 |
|
채널강 폭 범위 (mm) |
100~500 | 100~700 | 100~1000 | 100~1250 |
|
채널강 높이 범위 (mm) |
100~250 | 100~250 | 100~250 | 100~300 |
|
최대 가공물 두께 (mm) |
40 | 40 | 80 | 80 |
|
최대 가공물 길이 (m) |
12 또는 15 (선택 사항) | |||
|
드릴링 스핀들 수량 |
총 3개의 스핀들, 상부 유닛에 각각 하나씩, 좌측 및 우측에 각각 하나씩 |
|||
|
스핀들 홀 테이퍼 |
BT40 | BT40 | BT40 | BT40 |
|
최대 드릴링 직경 (mm) |
40 | 40 | 40 | 40 |
|
스핀들 모터 출력 (kW) |
11 | 11/ 15 | 11/ 15 | 11/ 15 |
|
스핀들 속도 (rpm) |
100~3000 | 100~3000 | 100~3000 | 100~3000 |
|
스핀들 공급 속도 (m/min) |
0~10 | 0~10 | 0~10 | 0~10 |
|
X축 공급 속도 (m/min) |
0~40 | 0~20 | 0~20 | 0~20 |
|
공구 매거진 수량 |
3 | 3 | 3 | 3 |
|
공구 매거진 유형 및 용량 |
행 타입, 3x4 (선택 사항) | |||
|
마킹 유닛 (선택 사항) |
디스크 타이핑, 36자, 문자 크기 Φ10mm |
|||
| CNC 시스템 |
독일, 일본, 중국 INVT |
|||
| 냉각 방식 | 분무 냉각, 내부 냉각 + 외부 냉각 | |||
|
기계 전체 크기 (m) |
약 32x5x3.5 | 약 33x5.5x3.5 | 약 33x5.5x3.5 | 약 33x6x3.5 |
| 총 출력 (kW) | 약 55 | 약 55 | 약 60 | 약 60 |
상기 매개변수는 고객의 특정 요구 사항에 따라 조정 및 변경될 수 있습니다.
1. 강철 구조물 건설 산업을 위한 필수적이고 전문적인 드릴링 기계입니다.
2. H빔 및 채널의 세 면에 동시에 고정밀 및 고효율로 구멍을 뚫습니다.
3. 7개의 CNC 축을 장착하여 자동 및 정밀한 공급 및 위치 지정을 가능하게 합니다.
4. AUTOCAD 및 DSTV 부품 도면을 인식하고 가공 프로그램으로 변환할 수 있습니다.
제품 특징
1. 공급 시스템은 CNC 캐리지 클램핑 및 공급을 채택하여 고속 및 정밀한 위치 결정 정확도를 보장합니다.
2. 세 개의 BT40 고속 스핀들을 사용하여 H빔의 세 면을 드릴링합니다. 이 시스템은 카바이드 드릴 비트를 사용하며, 스핀들 회전 속도는 최대 3000rpm에 달합니다. 이는 높은 가공 효율과 우수한 드릴링 성능을 제공합니다. 드릴링 중 발생하는 칩은 체인형 칩 컨베이어를 통해 효율적으로 제거됩니다.
3. 냉각 시스템은 미스트 냉각을 사용하여 내부 및 외부 냉각 기능을 모두 제공합니다. 각 드릴링 스핀들 유닛에는 자체 외부 냉각 노즐과 내부 냉각 커넥터가 장착되어 있으며, 드릴링 요구 사항에 따라 선택할 수 있습니다. 내부 및 외부 냉각은 독립적으로 또는 동시에 사용할 수 있습니다.
4. 자동 공구 교환기(ATC) 시스템은 고객 요구 사항에 따라 맞춤 설정할 수 있어 수동 공구 교체가 필요 없으므로 시간을 절약하고 운영 효율성을 향상시킵니다.
샘플 시연 세션 동안, CNC 빔 판금 드릴링, 마킹 및 절단기는 표준 H빔 샘플(다양한 플랜지 폭 및 웹 두께 포함) 및 다양한 크기의 채널강 샘플을 작업할 때 가공 능력을 효과적으로 시연합니다. 이러한 시연에서 보여지는 샘플은 정밀한 구멍 위치, 깨끗한 탭 나사산, 명확한 마킹 패턴을 제공하는 기계의 능력을 명확하게 강조하며, 실제 적용에서 높은 정확성과 신뢰성을 완벽하게 보여줍니다.
고속 CNC H빔 드릴링, 마킹 및 절단기는 주로 강철 구조물 제작 및 교량 건설 프로젝트에 사용됩니다. 강철 구조물 제작에서는 프레임워크 및 지지 시스템에 사용되는 H빔에 대한 정밀 가공을 수행하여 강철 구조물의 안정적인 조립을 위한 견고한 기반을 제공합니다. 교량 건설에서는 H빔에 대한 고정밀 드릴링을 수행하여 교량의 구조적 무결성을 강화할 뿐만 아니라 장기적인 하중을 견딜 수 있도록 보장합니다. 높은 운영 효율성을 갖춘 이 기계는 이러한 중요한 인프라 부문에 안정적인 지원을 제공하여 관련 프로젝트의 원활한 진행을 보장합니다.
