잘리면서, 정처없이 돌아다니, 각도, 보, 플레이트와 플랜지의 성형 기계를 펀칭하는 CNC 드릴링을 위한 중국 최고의 품질 제품!
새로운 것을 하고 좋은 것을 하세요 !
|
제품 상세 정보:
결제 및 배송 조건:
|
| 가로x세로: | 2000x2000mm | 갠트리 높이: | 600mm |
|---|---|---|---|
| 스핀들 테이퍼: | BT50-150 | 최대 드릴링 직경: | φ50 mm |
| Max. Thickness: | ≤160 mm | 태핑 직경: | M3-M28 |
| T 슬롯 폭: | 28mm | 서보 스핀들 모터 동력: | 22kw |

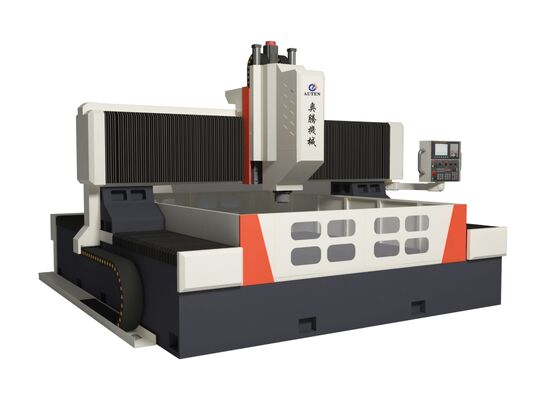

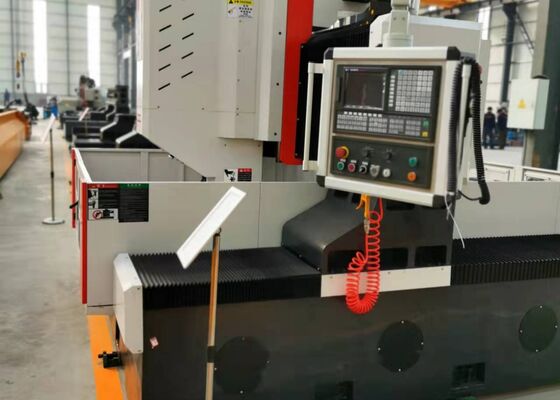

250mm 두께 CNC 갱트리 금속판 철강 드릴링 머신 22/30KW 세르보 스핀드 모터 전력
제품 소개:
CNC 게트리형 굴착 및 프레싱 기계는 주로 석유화학과 같은 부문에서 튜브 잎, 플랜지, 베어링, 열 교환기 및 기타 부품의 가공을 위해 설계되었습니다.원자력, 풍력 에너지, 보일러 및 철강 구조. 내부 냉각과 함께 탄화물 드릴 비트 또는 외부 냉각과 함께 고속 트위스트 드릴을 사용하여 고속 드릴 작업을 지원합니다.이 다재다능 한 기계 는 여러 가지 작업 을 수행 한다, 파리, 캄퍼링, 터핑, 프레싱 및 보리링을 포함합니다. 추가로, 측면 파리, 터핑 및 프레싱 기능을 활성화하기 위해 옵션 자동 직각 머리가 장착 될 수 있습니다.
제품 구성:
| 모델 | PHD1010 | PHD2016 | PHD2020 | PHD3030 | PHD4080 | |
| 작업 조각 크기 | LxW (mm) | 1000x1000 | 2000x1600 | 2000x2000 | 3000x3000 | 4000x8000 |
| 작업판의 T 슬롯 너비 (mm) | 28 | 28 | 28 | 28 | 28 | |
| 굴착 전력 헤드 | 큐티 | 1 | 1 | 1 | 1 또는 2 | 1 또는 2 |
| 스핀드 톱니 | BT2 | BT2국제산업 | BT2국제산업 | BT2국제산업 | BT2국제산업 | |
| 최대 굴착 지름 (mm) | Φ50 | Φ60 | Φ80 | Φ90 | Φ90 | |
| 최대 두께 (mm) | ≤180 | ≤180 | ≤ 250 | ≤ 300 | ≤ 300 | |
| 터킹 지름 | M3-M20 | M3-M25 | M3-M30 | M3-M36 | M3-M36 | |
| 스핀드 속도 (r/min) | 30~3000 | 30~3000 | 30~3000 | 30~3000 | 30~3000 | |
| 세르보 스핀드 모터 전력 (kW) | 11 | 가뭄, 8/22 | 22/30 | 22/30/37 | 22/30/37 | |
| 동력 헤드 (X축) 의 옆 이동 | 최대 수평 도동 (mm) | 1000 | 1600 | 2000 | 3000 | 4000 |
| 옆 이동 속도 (r/min) | 0~8 | 0~8 | 0~8 | 0~8 | 0~6 | |
| 부근 이동에 대한 세르보 모터 전력 (kW) | 2.4 | 2.4 | 2.4 | 3.6 | 3.6 | |
|
랜트리 길쭉한 움직임 (Y축)
|
최대 공급 도동 (mm) | 1000 | 2000 | 2000 | 3000 | 8000 |
| 피드 이동 속도 (m/min) | 0~8 | 0~8 | 0~8 | 0~8 | 0~6 | |
| 피드서보모터 전력 (kW) | 2.4 | 2.4 | 2.4 | 3.6 | 30.6/55 | |
| 수직 램 공급 운동 (Z 축) | 최대 도동 (mm) | 400 | 400 | 800 | 1000 | 1400 |
| 이동 속도 (m/min) | 0~8 | 0~8 | 0~8 | 0~8 | 0~4 | |
| 세르보 모터 전력 (kW) | 2.4 | 2.4 | 2.4 | 3.6 | 3.6 | |
| 3축 위치 정밀도 | X/Y/Z/A/B/C (mm) | ±0.02/1000 | ±0.02/1000 | ±0.015/1000 | ±0.015/1000 | ±0.015/1000 |
| 3축 반복 위치 정밀성 | X/Y/Z/A/B/C (mm) | ±0.01/1000 | ±0.01/1000 | ±0.01/1000 | ±0.01/1000 | ±0.01/1000 |
| 전기 시스템 | CNC 시스템 | 시멘스/파고르/KND/GSK | ||||
| 도구 교환기 | 디스크 타입 (선택) | 24개의 도구 위치 | ||||
| 전체 크기 | LxWxH (m) | 3.2x2.2x22 | 4.4x3.2x27 | 5.3x3.8x27 | 6.6x4.9x29 | 13x6.9x62 |
제품 특징
1판과 플랜지 굴착, 밀링 및 표시 기계는 침대에 포함, 가로 슬라이드, gantry, 가로 슬라이드, 수직 공급 장치,뚫기 및 프레싱 스핀들, 작업 테이블, 냉각 시스템, 자동 칩 제거 시스템, 자동 윤활 시스템, 공기 시스템, 전기 시스템 및 기타 중요한 요소.
2. CNC 강철 판 절단 기계의 세르보 구동 슬라이딩 파워 헤드는 절개, 재림, 탭, 캄퍼링 및 굴레 밀링 작업을 수행 할 수 있습니다.다른 단위와 함께 또는 독립적으로 작동 할 수 있습니다.부어 스핀드는 BT50 톱니 구멍을 가진 타이완 제조 고 정밀 스핀들 (내부 냉각 기능) 을 갖추고 있으며 나비 스프링 자동 부착 메커니즘을 탑재하고 있습니다.이 구성은 연결 막대와 수압 실린더 도구 풀기 시스템을 사용하여 편리한 도구 변경을 촉진, 굴착기와 굴착 절단기의 빠른 교환을 허용합니다.
3뚫고 표시하는 기계의 구조는 고 정밀 선형 가이드로 장착되어 있으며 부드럽고 안정적인 움직임을 보장합니다.AC 서보 모터 동기 벨트 및 정밀 공 나사 조립을 구동, 예외적인 정확성을 보장합니다.
4. 금속 판 gantry 기계의 프레임과 gantry는 주름 또는 용접 고품질의 강철 판으로 만들어집니다. 이 구성 요소는 가공 전에 고온 고열 과정에 의해 처리됩니다.후반 완화 후 내부 스트레스를 완화하기 위해 두 번째 반열화그 후, 그들은 일관된 정확성과 안정성을 보장하기 위해 정밀 기계가 있습니다.
CNC 랜트리 판 절단 기계는 고성능 산업 솔루션으로 판과 같은 구성 요소와 구조 요소의 정확한 가공을 위해 전문적으로 설계되었습니다.이 장비는 특히 플랜지와 같은 작업 부품을 처리하는 데 사용됩니다., 디스크, 고리 및 평면 판, 이러한 작업 조각의 두께가 기계의 지정 된 효과적인 가공 범위 내에 떨어지는 중요한 조건과 함께.
철강 구조 제조 시설에서 이 판 뚫기 기계는 구조판과 연결 부품에 대한 정밀한 뚫기 및 프레싱 작업을 수행합니다.강철 프레임의 안정적인 조립을 위한 견고한 기초를 제공풍력 발전 분야에서는 이러한 구성 요소가 까다로운 환경 조건 (예를 들어,강한 바람, 온도 변동) 를 위해 다리 건설 프로젝트를 위해 장비는 다리 빔과 지원을 처리합니다.다리의 연장된 사용 기간 동안 동적 부하에 견딜 수 있는 안정적이고 탄력적인 연결을 보장합니다..
