제품 상세 정보:
결제 및 배송 조건:
|
| 공작물 크기: | 4000x8000mm | 작업대의 T 슬롯 너비 (mm): | 28 |
|---|---|---|---|
| 스핀들 테이퍼: | BT50 | 맥스. 드릴링 직경 (MM): | Φ90 |
| 최대 두께(mm): | ≤300 | 태핑 직경: | M3-M36 |
| 방추 속도 (R/Min): | 30~3000 | 서보 스핀들 모터 파워 (KW): | 37/22/30 |
| 강조하다: | BT50 스핀드 CNC 굴착 기계,PLC 제어판 플랜지 드릴,자동 CNC 플레이트 드릴 기계 |
||

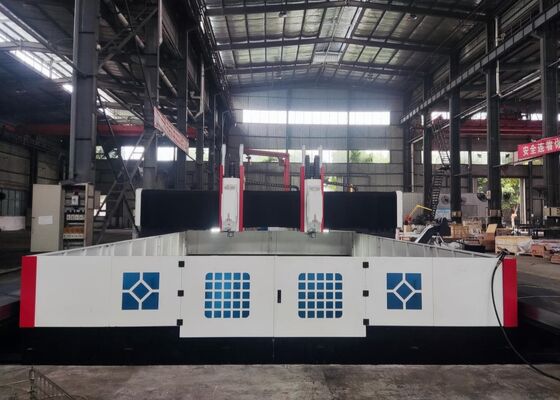

BT50 스핀드 테이퍼 자동 CNC 판 플랜지 드릴링 머신
제품 소개:
이 CNC 게트리 굴착 기계는 주로 석유화학, 원자력,풍력 에너지, 보일러 및 철강 구조. 그것은 내부 냉각을 특징으로 한 탄화물 드릴 비트 또는 외부 냉각을 갖춘 고속 트위스트 드릴 비트를 사용하여 고속 드릴을 할 수 있습니다.기계는 다양한 기능을 지원합니다.부어, 칸프링, 터핑, 프레싱 및 보어링을 포함하여. 추가로, 측면 부어, 터핑 및 프레싱 작업을위한 옵션 자동 직각 머리로 장착 할 수 있습니다.
제품 구성:
| 모델 | PHD4080 | |
| 작업 조각 크기 | LxW (mm) | 4000x8000 |
| 작업판의 T 슬롯 너비 (mm) | 28 | |
| 굴착 전력 헤드 | 큐티 | 1 또는 2 |
| 스핀드 톱니 | BT2국제산업 | |
| 최대 굴착 지름 (mm) | Φ90 | |
| 최대 두께 (mm) | ≤ 300 | |
| 터킹 지름 | M3-M36 | |
| 스핀드 속도 (r/min) | 30~3000 | |
| 세르보 스핀드 모터 전력 (kW) | 22/30/37 | |
| 동력 헤드 (X축) 의 옆 이동 | 최대 수평 도중 (mm) | 4000 |
| 옆 이동 속도 (r/min) | 0~6 | |
| 부근 이동에 대한 세르보 모터 전력 (kW) | 3.6 | |
| 랜트리 길쭉한 움직임 (Y축) | 최대 공급 도동 (mm) | 8000 |
| 피드 이동 속도 (m/min) | 0~6 | |
| 피드서보모터 전력 (kW) | 30.6/55 | |
| 수직 램 공급 운동 (Z 축) | 최대 도동 (mm) | 1400 |
| 이동 속도 (m/min) | 0~4 | |
| 세르보 모터 전력 (kW) | 3.6 | |
| 3축 위치 정밀도 | X/Y/Z/A/B/C (mm) | ±0.015/1000 |
| 3축 반복 위치 정밀성 | X/Y/Z/A/B/C (mm) | ±0.01/1000 |
| 전기 시스템 | CNC 시스템 | 시멘스/파고르/KND/GSK |
| 도구 교환기 | 디스크 타입 (선택) | 24개의 도구 위치 |
| 전체 크기 | LxWxH (m) | 13x6.9x62 |
제품 특징
1플랜지 굴착 기계는 침대, 가로 슬라이드, 랜트리, 가로 슬라이드, 수직 공급 장치, 굴착 및 굴착 전력 머리와 작업 벤치, 냉각 시스템,자동 칩 제거 시스템, 자동 윤활 시스템, 공기 시스템, 전기 시스템, 그리고 다른 핵심 부품.
2. CNC 판 굴착 기계는 굴착, 재림, 탭, 캄퍼링 및 굴착 굴착을 할 수있는 세르보 슬라이딩 굴착 전력 헤드를 갖추고 있습니다.이 기능은 동시에 또는 독립적으로 작동 할 수 있습니다.부착 스핀드는 BT50 톱니를 가진 타이완 제조 정밀 스핀드 (내부 냉각) 이며 나비 스프링 자동 부착 메커니즘을 통합합니다.기계는 연결 막대와 수압 실린더 도구 풀을 통해 또는 드릴 비트 또는 프레싱 커터로 장착 될 수 있습니다, 도구 교체 매우 효율적이고 편리합니다.
3. 고속 CNC 드릴링 기계는 고 정밀 선형 가이드로 장착되어 있으며 원활한 움직임을 보장합니다. AC 서보 모터는 동기 벨트와 정밀 공 나사 쌍을 구동합니다.예외적인 정확성을 보장합니다..
4. CNC 굴착 기계의 몸과 gantry는 주사 재료 또는 고품질의 용접 철판으로 구성됩니다.이 구성 요소는 가공 전에 고온 소름에 시달립니다.후반 완성 후 잔류 스트레스를 제거하기 위해 두 번째 반열화, 가공 과정에서 안정적이고 정확한 성능을 보장합니다.
5판 뚫기 기계는 작업 테이블에 수평적인 T 슬롯을 여러 개 장착하여 장착장치와 판을 안전하게 클램핑 할 수 있습니다.옵션 네 턱 자중심 턱 클램핑 장치는 대량 처리에 대한 생산 효율성을 크게 향상시킵니다..
6기계는 독일의 시멘스 CNC 시스템, 스페인 FAGOR CNC 시스템 또는 중국 KND 시스템을 사용합니다.,저장, 표시 및 통신. 사용자 인터페이스에는 오류 보상, 자동 알람 및 인간-컴퓨터 상호 작용 기능이 포함됩니다. 작업 조각 구멍 위치를 키보드를 통해 입력 할 수 있습니다.USB, 네트워크 또는 CAD 그래픽, 가공 프로그램의 자동 생성. 선공개 미리 보기와 검사 기능은 추가로 조작의 간편성을 보장합니다.
7이 기계는 광 전기적 가장자리 탐지 장치로 장착되어 있으며, 신속하고 정확한 작업 부품을 배치 할 수 있습니다.옵션 24 도구 디스크 매거진 또는 선형 도구 매거진 가공 효율을 크게 향상.
8기계는 자동 칩 컨베이어와 자동 윤활 시스템을 갖추고 있습니다.냉각 시스템은 고압 내부 냉각 펌프와 저압 외부 냉각 펌프가 있습니다., 내부 또는 외부 냉각을 사용할 수 있는 유연성을 제공합니다.

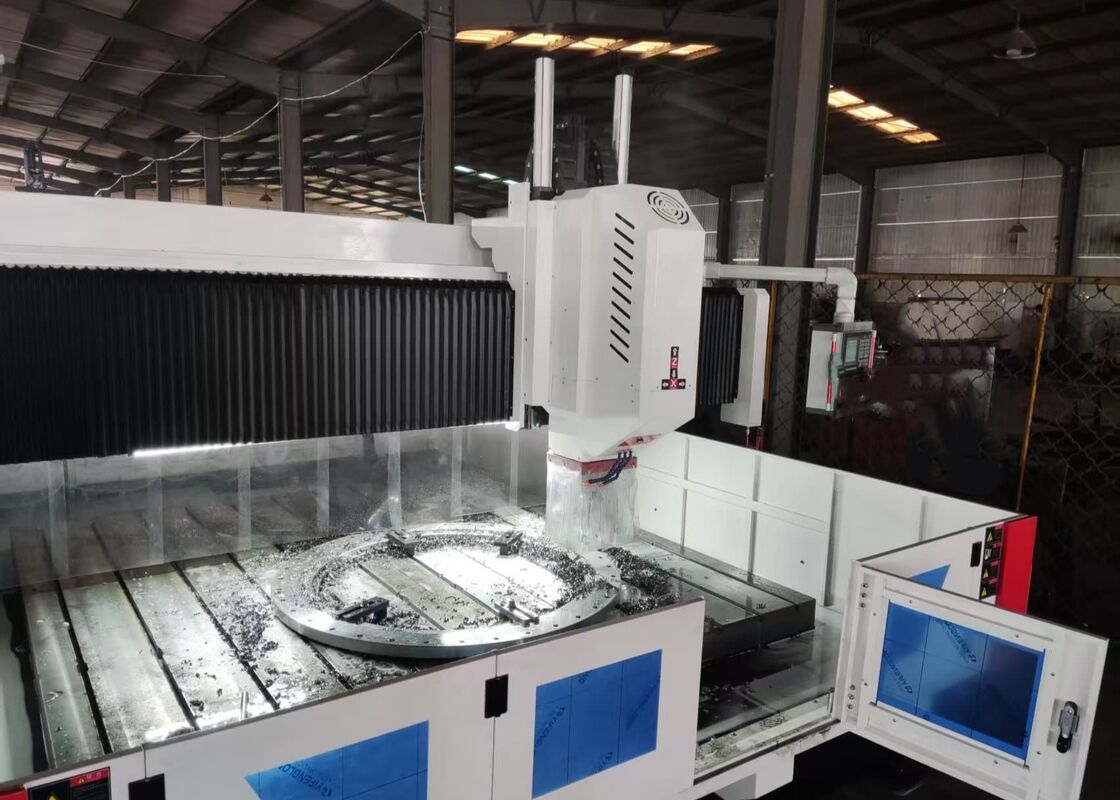

CNC 랜트리 판 절단 기계는 탄력적인 산업 솔루션으로 판과 같은 구성 요소와 구조 요소의 정밀 처리를 위해 전문적으로 설계되었습니다.이 장비는 특히 플랜지와 같은 작업 부품을 처리하는 데 최적화되었습니다., 디스크, 고리 및 평면 판, 재료 두께가 기계의 정의 된 효과적인 가공 범위 내에 해당하는 조건.
철강 구조 제조 시설에서 이 판 뚫기 기계는 구조판과 연결 부품에 대한 정밀한 뚫기 및 프레싱 작업을 수행합니다.강철 프레임의 견고한 조립을 위한 신뢰할 수 있는 기초를 제공풍력 에너지 산업에서는 it offers high-precision machining for wind turbine towers and flanges—critical processes that ensure these components can endure harsh environmental conditions (such as high winds and temperature variations)다리 건설 프로젝트의 경우 장비는 다리 빔과 지원을 처리합니다.다리의 연장된 서비스 수명 동안 동적 부하에 견딜 수 있는 안정적이고 내구적인 연결을 보장합니다..
