제품 상세 정보:
결제 및 배송 조건:
|
| 가로x세로: | 2000x2000mm | 갠트리 높이: | 600mm |
|---|---|---|---|
| 스핀들 테이퍼: | BT50-150 | 최대 드릴링 직경: | φ50 mm |
| Max. Thickness: | ≤160 mm | 태핑 직경: | M3-M28 |
| T 슬롯 폭: | 28mm | 서보 스핀들 모터 동력: | 22kw |
| 강조하다: | 자동 도구 교환기,CNC 굴착기,CNC 금속판 뚫기 기계 80mm |
||

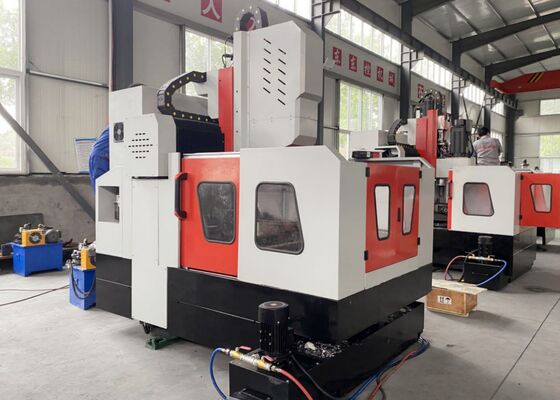

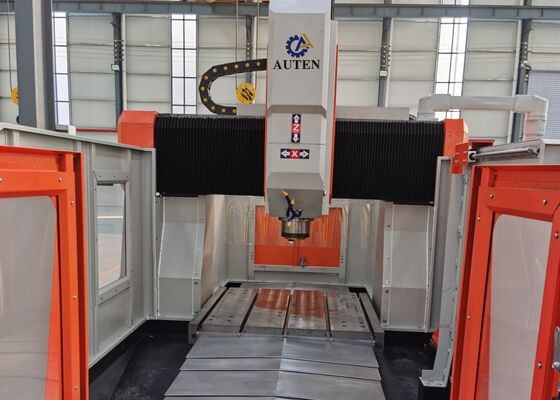

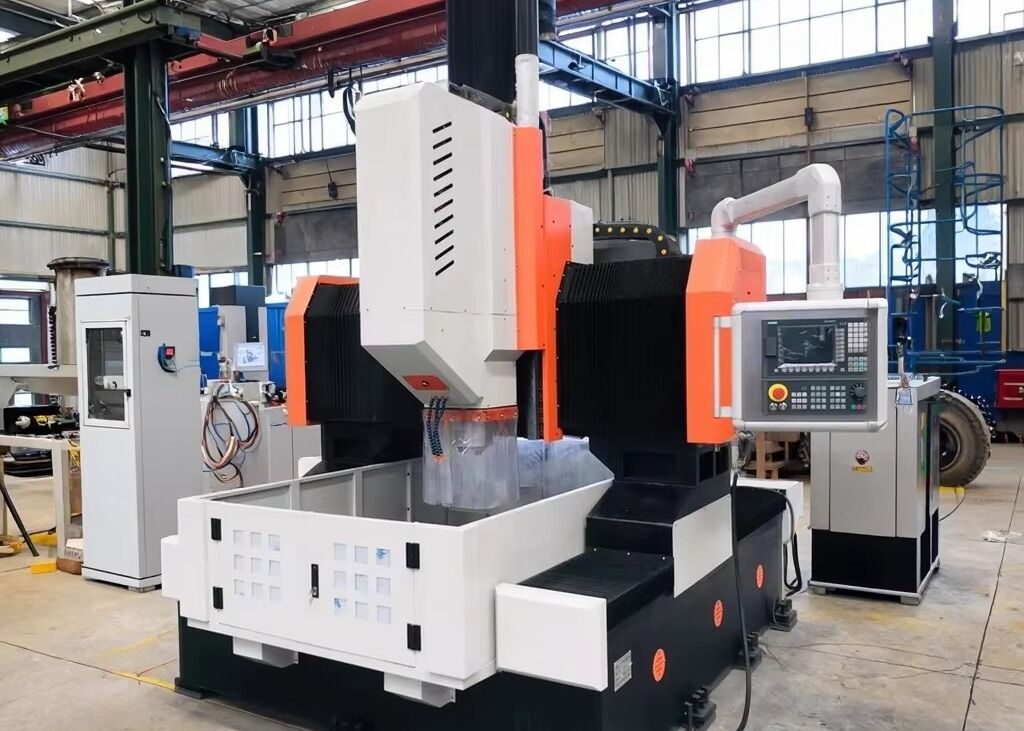

자동 공구 교환 장치 CNC 플랜지 금속판 시트 드릴링 머신 80mm 드릴링 직경
응용 분야:
강판용 CNC 갠트리형 드릴링 및 밀링 머신은 주로 석유화학, 원자력, 풍력 에너지, 보일러, 강철 구조물 등과 같은 산업 분야에서 튜브 시트, 플랜지, 베어링, 열교환기 및 기타 부품의 가공에 사용됩니다. 내부 냉각 방식의 초경 드릴 비트 또는 외부 냉각 방식의 고속 트위스트 드릴 비트를 사용하여 고속 드릴링이 가능합니다. 이 기계는 드릴링, 챔퍼링, 태핑, 밀링 및 보링을 포함한 다양한 기능을 지원합니다. 또한 측면 드릴링, 태핑 및 밀링 작업을 수행하기 위해 선택 사양인 직각 헤드를 장착할 수 있습니다.
사양:
| 모델 | PHD2020 | |
| 공작물 크기 | LxW (mm) | 2000x2000 |
| 작업대 T 슬롯 너비 (mm) | 28 | |
| 드릴링 파워 헤드 | 수량 | 1 |
| 스핀들 테이퍼 | BT50 | |
| 최대 드릴링 직경 (mm) | Φ80 | |
| 최대 두께 (mm) | ≤250 | |
| 태핑 직경 | M3-M30 | |
| 스핀들 속도 (r/min) | 30~3000 | |
| 서보 스핀들 모터 출력 (kW) | 22/30 | |
| 파워 헤드의 측면 이동 (X축) | 최대 수평 스트로크 (mm) | 2000 |
| 측면 이동 속도 (r/min) | 0~8 | |
| 측면 이동용 서보 모터 출력 (kW) | 2.4 | |
| 갠트리 종방향 이동 (Y축) | 최대 이송 스트로크 (mm) | 2000 |
| 이송 이동 속도 (m/min) | 0~8 | |
| 이송 서보 모터 출력 (kW) | 2.4 | |
| 수직 램 이송 운동 (Z축) | 최대 스트로크 (mm) | 800 |
| 이동 속도 (m/min) | 0~8 | |
| 서보 모터 출력 (kW) | 2.4 | |
| 3축 위치 정확도 | X/Y/Z/A/B/C (mm) | ±0.015/1000 |
| 3축 반복 위치 정확도 | X/Y/Z/A/B/C (mm) | ±0.01/1000 |
| 전기 시스템 | CNC 시스템 | SIEMENS/ FAGOR/ KND/ GSK |
| 공구 교환 장치 | 디스크 타입 (선택 사항) | 24개 공구 위치 |
| 전체 크기 | LxWxH (m) | 5.3x3.8x2.7 |
제품 특징
1. 판 시트 및 플랜지 드릴링, 밀링 및 마킹 머신은 베이스, 종방향 슬라이드, 갠트리, 횡방향 슬라이드, 수직 이송 장치, 드릴링 및 밀링 스핀들, 작업대, 냉각 시스템, 자동 칩 제거 시스템, 자동 윤활 시스템, 공압 시스템, 전기 시스템 및 기타 필수 부품으로 구성됩니다.
2. CNC 강판 절단기의 서보 구동 슬라이딩 드릴링 파워 헤드는 드릴링, 리밍, 태핑, 챔퍼링 및 홈 밀링 작업을 수행할 수 있습니다. 다른 장치와 함께 또는 독립적으로 작동할 수 있습니다. 드릴링 스핀들은 BT50 테이퍼 구멍이 있는 정밀 대만산 스핀들(내부 냉각)을 장착하고 버터플라이 스프링 자동 브로칭 메커니즘과 통합되어 있습니다. 이 구성은 연결 로드 및 유압 실린더 공구 풀림 시스템을 통해 공구 교체를 용이하게 하여 드릴 비트 또는 밀링 커터 간의 빠른 변경을 가능하게 합니다.
3. 드릴링 및 마킹 머신의 구조는 고정밀 선형 가이드를 장착하여 원활한 움직임을 보장합니다. AC 서보 모터는 동기 벨트 및 정밀 볼 스크류 어셈블리를 구동하여 뛰어난 정확성을 보장합니다.
4. 금속판 갠트리 머신의 프레임과 갠트리는 주조 또는 용접된 고품질 강판으로 제작됩니다. 이러한 구성 요소는 가공 전에 고온 어닐링을 거치고 반제품 가공 후 내부 응력을 완화하기 위해 두 번째 어닐링 공정을 거칩니다. 그런 다음 일관된 정확성과 안정성을 보장하기 위해 정밀 가공됩니다.
CNC 갠트리 판 절단기는 판 모양 부품 및 구조 요소를 정밀하게 가공하도록 신중하게 설계된 고성능 산업 솔루션입니다. 이 장비는 플랜지, 디스크, 링 및 평판과 같은 공작물을 처리하도록 특별히 구성되었으며, 이러한 공작물의 두께가 기계의 지정된 유효 가공 용량 내에 유지된다는 주요 조건이 있습니다.
강철 구조물 제작 작업장에서 이 판 드릴링 머신은 구조 판 및 연결 부품에 대한 정밀 드릴링 및 밀링 작업을 수행하여 강철 프레임워크의 안정적인 조립을 위한 안정적인 기반을 제공합니다. 풍력 에너지 분야에서는 풍력 터빈 타워 및 플랜지에 대한 고정밀 가공을 제공합니다. 이는 이러한 구성 요소가 까다로운 환경 조건(예: 강풍, 온도 변동)을 견딜 수 있도록 하는 필수 공정입니다. 교량 건설 프로젝트의 경우, 이 장비는 교량 거더 및 지지대를 가공하여 교량의 연장된 수명 동안 동적 하중을 견딜 수 있는 안정적이고 내구성이 뛰어난 연결을 생성합니다.
