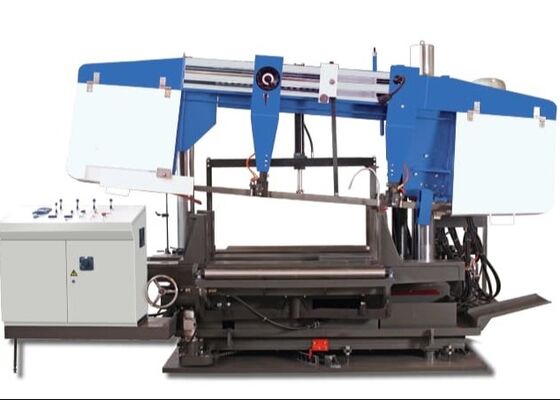

3축 스핀들 CNC 3D H빔 밴드쏘 드릴링 절단기 BT40 모델

3 메인 스핀들 CNC 3D H 빔 밴드 톱 뚫기 절단 기계 BT40 모델

제품 소개:

이 CNC 빔 뚫기 라인은 H 빔을 뚫기 위해 특별히 설계되었습니다.그것은 뛰어난 효율으로 작업 조각에 구멍을 뚫는 작업을 수행합니다.이 장비는 특별한 가공 정확성과 조작 용이성을 제공하여 철강 제조 산업에서 필수적인 고성능 솔루션입니다.그것은 건설 공학과 같은 중요한 부문에서 널리 사용됩니다, 다리 인프라, 타워 마스트 생산 및 네트워크 구조 프로젝트.

제품 구성 정보:

제품 특성

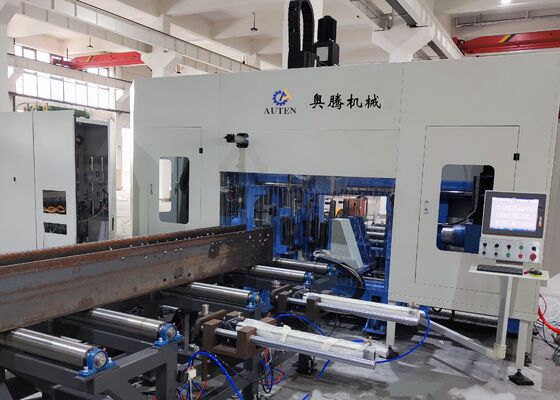

1이 3D H 빔 굴착 및 절단 기계는 주로 주요 기계 프레임, CNC 공급 시스템, 재료 컨베이어, 전기 시스템, 수압 시스템, 냉각 시스템,윤활시스템, 폐기물 컨테이너 및 기타 관련 구성 요소. 고정 된 침대 설계 및 이동 가능한 작업 조각 구성을 특징으로, 기계는 큰 H 빔을 처리하는 데 이상적입니다.그것은 지속적인 생산 작업을 지원하고 높은 수준의 자동화로 널리 인정됩니다..

2굴착 기계의 구조에는 침대, CNC 슬라이딩 테이블 조립 장치, 지원 구조, 상부 압축 장치, 측면 압축 장치 및 감지 시스템이 포함됩니다.CNC 슬라이딩 테이블 조립은 고정된 측면으로 구성됩니다, 이동성 측면, 그리고 상부 단위 CNC 슬라이딩 테이블. H 빔 뚫기 응용 프로그램에 특별히 설계, 슬라이딩 테이블 구성 요소는 슬라이딩 플레이트, 슬라이딩 테이블 기반,스핀드 헤드 스톡, 고속 기계 스핀드, 도구 실린더, 변주 주파수 모터, 서보 모터, 선형 가이드 및 리드 나사.

3. CNC 공급 시스템은 브래킷, 기어, 래크, 서보 모터, 감소기 및 조작기를 포함한다. 서보 모터는 X 축을 따라 H 빔의 움직임을 촉진하여 조작기를 구동합니다.따라서 정밀한 공급 및 작업 조각의 정확한 위치를 보장.

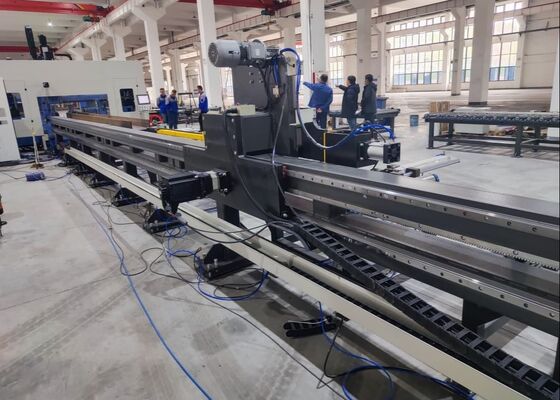

4재료 컨베이어는 입력 컨베이어와 출력 컨베이어 모두로 구성됩니다. 입력 컨베이어에는 컨베이어 브래킷, 지원 롤러 및 측면 밀어 메커니즘이 포함되어 있습니다.모두 프로파일로 된 철공을 운반하도록 설계된, Y축 포지셔닝을 달성 하 고, 원료 공급 프로세스를 효율화 하기 위해 CNC 공급 시스템과 함께 작동 합니다.소재로 된 채널 브래킷과 지원 롤러, 완공된 작업 조각의 운송을 위해 특별히 설계되었습니다.

5냉각 시스템은 내부 및 외부 냉각 방법을 모두 사용, 석유 안개를 채용 구덩이를 냉각. 이 접근법은 냉각 용액 소비를 줄이는 등 수많은 장점을 제공합니다.비용 효율성을 향상시키는, 환경적 지속가능성을 촉진하고, 드릴 비트의 마모를 최소화합니다.

6수압 시스템은 상부 압축 장치, 측면 압축 장치, 도구 실린더 및 기타 관련 구성 요소에 전력을 공급합니다.

7기압 시스템은 조작기, 시험 실린더 및 기타 유사한 장비에 전력을 공급하도록 설계되었습니다.

8윤활 시스템은 중앙 집중식 및 수동 윤활 방법을 모두 사용합니다.중앙 윤활은 주로 주요 선형 가이드 및 리드 나사기의 신속하고 정확한 윤활을 보장하는 데 사용됩니다..

9기계 도구의 제어 시스템은 호스트 컴퓨터, PLC 및 기타 관련 구성 요소로 구성됩니다. 프로그래밍 방법:처리 프로그램은 USB 인터페이스 또는 키보드를 통해 CAD 도면 또는 처리 매개 변수를 입력하여 생성됩니다.이 프로그램은 부품 번호를 사용하여 언제든지 저장, 검색, 표시 및 전송 할 수 있습니다. 기계 도구는 개별 처리 매개 변수의 수동 조정 및 제어,동시에 전체 처리 순서 전체 자동화를 지원.

샘플 시범 세션 동안, CNC 빔 및 엽 금속 뚫기, 표시, and shearing machine effectively demonstrates its processing capabilities when working with standard H-beam samples—featuring varying flange widths and web thicknesses—as well as channel steel samples of different sizes이 시연에서 보여진 샘플은 장비의 정확한 구멍 배치, 깨끗한 탭 스레드, 그리고 잘 정의된 표시 패턴을 달성하는 능력을 분명히 강조합니다.따라서 실제 세계 응용 프로그램에서 그 예외적인 정확성과 신뢰성을 철저히 보여줍니다..

고속 CNC H- 빔 굴착, 표시 및 깎기 기계는 주로 철강 구조 제조 시설 및 다리 건설 프로젝트에 사용됩니다. 철강 구조 작업실에서,프레임 및 지원 구조에 사용되는 H 빔의 정확한 가공을 보장합니다., 강철 구조물의 안정적 인 조립을위한 견고한 토대를 제공합니다. 다리 건설에서 장비는 H 빔에 높은 정밀도 절개 작업을 수행합니다.다리의 구조적 무결성을 향상시키고 장기적인 부하에 효과적으로 견딜 수 있도록 하는 것이 기계는 뛰어난 운영 효율성으로 이러한 필수 인프라 부문에 신뢰할 수있는 지원을 제공하며 관련 프로젝트의 원활한 진행에 기여합니다.
