제품 상세 정보:
결제 및 배송 조건:
|
| 가로x세로: | 1200x1200mm | 갠트리 높이: | 750mm |
|---|---|---|---|
| 스핀들 테이퍼: | BT50 | 최대 드릴링 직경: | Φ60mm |
| T 슬롯 폭: | 18mm | 태핑 직경: | M3-M28 |
| 스핀들 속도: | 30~3000r/분 | 서보 스핀들 모터 동력: | 22KW |
| 강조하다: | CNC 강판 심공 드릴링 머신,플랜지용 다기능 금속 가공 기계,보증 포함 CNC 튜브 플레이트 드릴링 머신 |
||

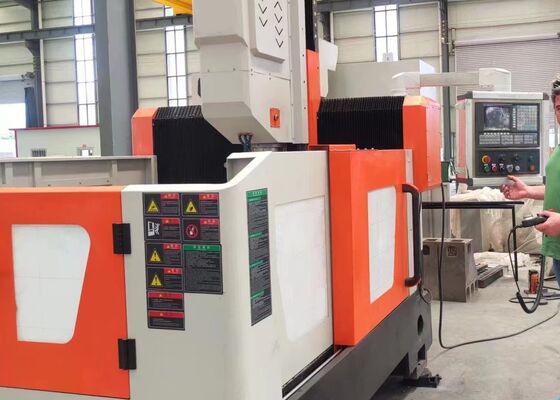

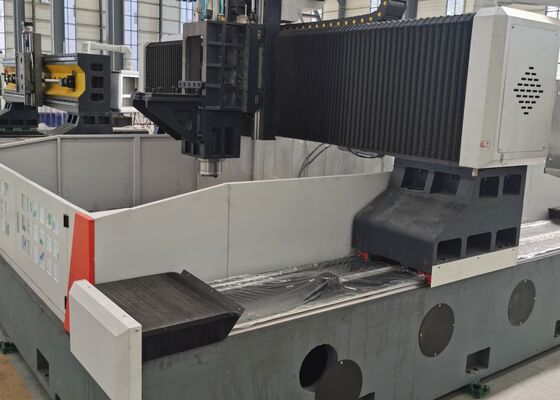

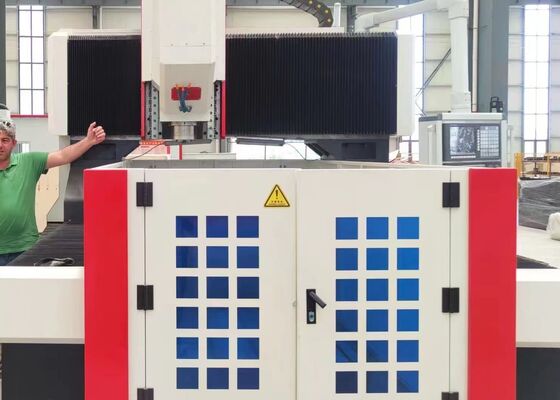

다기능 금속 가공 기계 CNC 강판 심공 드릴링 머신 플랜지 튜브 플레이트용
제품 소개
CNC 갠트리형 드릴링 및 밀링 머신은 플레이트 작업물 및 구조 부품에 대한 고정밀 드릴링, 황삭, 탭핑 및 밀링 작업을 위해 세심하게 설계되었습니다. 기계의 지정된 유효 가공 범위 내에서 플랜지, 디스크, 링 및 평판을 포함한 다양한 품목을 처리할 수 있습니다. 이 기계는 단일 또는 복합 재료로 만들어진 부품에 대해 관통 구멍 및 블라인드 구멍 가공을 모두 수용합니다. 전체 가공 공정에 걸쳐 완벽하게 통합된 디지털 제어를 통해 부드러운 작동과 뛰어난 효율성을 보장합니다. 이 기계는 자동화 생산에 이상적이며 대규모, 다품종 제조 환경의 요구 사항을 충족하는 고정밀 결과를 제공합니다.
사양:
| 작업물 크기 | LxW | 1200x1200 mm |
| 갠트리 높이 | 750 mm | |
| 작업대 | T 슬롯 폭 | 18mm |
| 드릴링 파워 헤드 | 수량 | 1 |
| 스핀들 테이퍼 | BT50 | |
|
최대 드릴링 직경 (일반 탄소강) |
Φ60 mm | |
| 탭핑 직경 | M3-M28 | |
| 스핀들 속도 | 30~3000 r/min | |
| 서보 스핀들 모터 출력 | 22kW | |
| 스핀들 하단에서 작업대까지의 거리 | 200-750mm | |
|
파워 헤드 측면 이동(X축) |
최대 수평 스트로크 | 1200 mm |
| 측면 이동 속도 | 0~8 r/min | |
| 측면 이동용 서보 모터 출력 | 2.4kW | |
| 갠트리 종방향 이동 (Y축) | 최대 이송 스트로크 | 1200 mm |
| 이송 이동 속도 | 0~8 m/min | |
| 이송 서보 모터 출력 | 2.4kW | |
| 수직 램 이송 동작 (Z축) | 최대 스트로크 | 550 mm |
| 이동 속도 | 0~8 m/min | |
| 서보 모터 출력 | 2.8kW (브레이크) | |
| 3축 위치 결정 정밀도 | X/Y/Z/A/B/C | ±0.015/1000mm |
| 3축 반복 위치 결정 정밀도 | X/Y/Z/A/B/C | ±0.01/1000mm |
| 전체 크기 | LxWxH | 4000x3800x2800 mm |
제품 특징
1. 구동 시스템
대만에서 수입된 고정밀 가이드 레일과 슬라이더는 부드러운 작동을 보장하면서 장비의 하중 지지 능력을 크게 향상시키도록 세심하게 설계되었습니다. X축과 Z축에는 각각 2개와 4개의 롤링 선형 가이드가 장착되어 측면 및 종방향 이동 모두에 대한 주요 안내 및 하중 지지 요소 역할을 합니다. 이 구성은 고속 드릴링 작업에 대한 기술 요구 사항을 완전히 충족합니다. 동력 전달을 위해 X축과 Z축 모두 AC 서보 모터로 구동되며, 이는 정밀 볼 스크류를 구동하여 회전 운동을 매우 정확한 선형 변위로 변환합니다.
Y축은 2개의 중부하 롤링 선형 가이드와 각각 2개의 사각 레일 슬라이더를 갖추고 있어 Y축 슬라이딩 메커니즘을 형성합니다. 이 설계는 갠트리 프레임의 높은 강성과 강도 요구 사항을 충족할 뿐만 아니라 낮은 마찰 계수, 고속 이동, 우수한 진동 감쇠 및 긴 서비스 수명을 포함한 여러 기술적 이점을 제공합니다. 동력 전달을 위해 Y축은 서보 모터와 동기식 구동 기술을 사용하여 볼 스크류를 함께 구동하여 정확한 CNC 가공 성능을 위해 Y축 작업대의 정밀한 왕복 운동을 보장합니다.
2. 자동 윤활 시스템 및 보호 메커니즘
이 기계에는 대만산 체적 분압 자동 윤활 시스템이 장착되어 가이드 레일, 리드 스크류 및 랙과 같은 이동 부품에 대한 전체 각도 윤활을 제공하여 기계의 서비스 수명을 크게 연장합니다. X축과 Y축은 방진 커버로 보호되며, 작업대 주변에는 방수 스플래시 가드가 배치되어 작동 중 향상된 보호 기능을 제공합니다.
3. 중앙 냉각수 공급 시스템
이 기계에는 표준 중앙 냉각수 공급 시스템이 장착되어 있습니다. 내부 냉각수 순환은 가공 중 공구에 금속 칩이 쌓이는 것을 효과적으로 방지하여 공구 마모를 최소화하고 공구 수명을 연장하며 작업물의 표면 마감을 개선합니다. 공구 끝의 고압 냉각수 배출구는 작업물 표면과 고속 회전 조인트를 모두 안정적으로 보호하여 오염 물질로 인한 막힘을 방지하고 전반적인 작업물 품질과 작동 효율성을 향상시킵니다.
플레이트 및 판금 드릴링 및 마킹 작업을 위해 특별히 설계된 이 고급 CNC 갠트리형 산업 기계는 플레이트형 부품 및 구조 요소의 고정밀 가공을 위해 신중하게 설계되었습니다. 플랜지, 디스크, 링 및 평판과 같은 작업물 처리에 최적화되어 있으며, 이러한 작업물의 두께가 기계의 사전 정의된 유효 가공 사양을 엄격하게 준수하도록 합니다.
강철 구조물 제조 공장에서 이 장비는 구조용 플레이트 및 연결 부품에 대한 매우 정밀한 드릴링 및 밀링 작업을 수행하여 강철 프레임워크의 안정적인 조립을 위한 신뢰할 수 있는 기반을 제공합니다. 풍력 에너지 분야에서는 풍력 터빈 타워 및 플랜지에 대한 정밀 가공 솔루션을 제공합니다. 이는 이러한 부품이 강풍 및 온도 변화와 같은 혹독한 환경 조건을 견딜 수 있도록 하는 중요한 작업입니다. 교량 건설에서는 장비가 교량 거더 및 지지 브래킷을 처리하여 교량의 긴 작동 수명 동안 동적 하중을 견딜 수 있도록 설계된 견고하고 내구성이 뛰어난 연결을 생성할 수 있도록 합니다.
