잘리면서, 정처없이 돌아다니, 각도, 보, 플레이트와 플랜지의 성형 기계를 펀칭하는 CNC 드릴링을 위한 중국 최고의 품질 제품!
새로운 것을 하고 좋은 것을 하세요 !
|
제품 상세 정보:
결제 및 배송 조건:
|
| 상태: | 새로운 | 맥스. 크기 너비 x 높이: | 1250x600mm |
|---|---|---|---|
| 최소 크기 너비 x 높이: | 200×75mm | 최대 빔 길이: | 12000 밀리미터 |
| 주 스핀들: | 3 | 메인 스핀들 모델: | BT40 |
| 모터 파워: | 3*11kw | 스핀들 속도: | / 분 200~3000 Ｒ |
| 강조하다: | CNC H형강 드릴링 머신,금속용 3D 띠톱,보증과 함께 CNC 빔 절단 기계 |
||

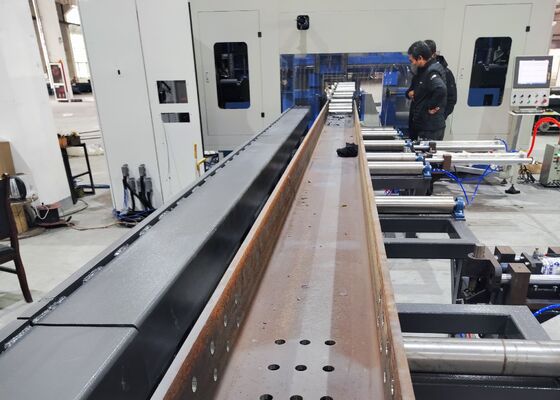

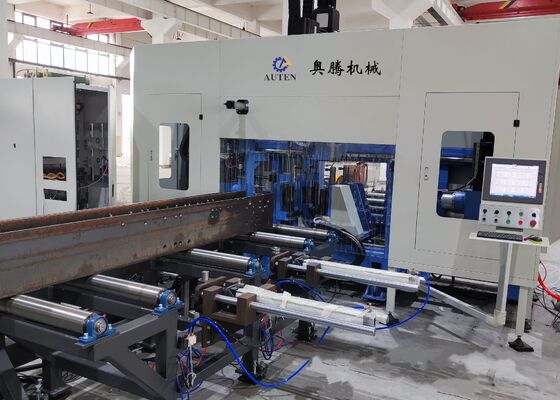

산업용 CNC 3D H빔 드릴링 절단기 3D 밴드쏘 기계 (금속용)
제품 소개:
BHD 시리즈 기계는 최대 폭 1250mm, 높이 600mm의 빔을 위한 드릴링 기계입니다. 이 기계는 주로 H빔, 채널빔, 앵글 및 사각 튜브에 구멍을 가공하는 데 사용됩니다. 세 개의 스핀들의 위치 지정 및 공급은 모두 서보 모터로 구동됩니다. 감속기로 구동되는 스핀들, 서보 모터 공급, CNC 캐리지에 의한 공급 방식을 채택했으며 건설, 교량 및 기타 산업에서 널리 사용됩니다.
제품 구성 정보:
| H빔 파라미터 | 최대 크기 (폭 x 높이) | 1250x600mm | |
| 최소 크기 (폭 x 높이) | 200x75mm | ||
| 최대 빔 길이 | 12000mm | ||
| 주 스핀들 | 수량 | 3 | |
| 모델 | BT40 | ||
| 모터 출력 | 3x11 kW | ||
| 스핀들 속도 | 200~3000 r/min | ||
| 최대 구멍 직경 | φ40 mm | ||
| 모터 출력 | 피드 서보 모터 출력 | 2x3 kW | |
| 위치 지정 서보 모터 출력 | 2x3 kW | ||
| 가공 정밀도 | 구멍 간 거리 편차 | 1미터 내 두 구멍 | ±0.5 |
| 구멍 간 거리가 1미터 추가될 때마다 허용 편차 값은 ±0.2mm 증가하며, 최대 ±2mm를 초과하지 않습니다. | |||
| 끝 여백 편차 | ±1.0 mm | ||
| 유압 시스템 | 유압 펌프 압력 | 7 MPa | |
| 오일 펌프 모터 출력 | 7kW | ||
| 전기 시스템 | 제어 방식 | PLC | |
| CNC 축 수 | 7 | ||
| 전체 크기 (길이 x 폭 x 높이) | 32000x6200x4000 | ||
적용 분야:
이 기계는 주로 H빔, 채널강 및 박스빔의 드릴링에 사용되며, 철골 구조 건물, 교량, 3차원 차고 및 기타 산업에서 널리 사용됩니다. 7축 CNC 섹션강 3D 드릴링 기계는 7개의 서보 모터를 사용하여 두 개의 수직 방향, 하나의 수평 방향 및 하나의 종 방향으로 드릴링 위치 지정을 실현하고 세 개의 스핀들에 대한 서보 공급을 수행합니다. 3개의 드릴링 표면이 있으며, 각 표면에는 1개의 드릴링 스핀들이 있고, 각 표면의 1개의 드릴링 스핀들은 주파수 변환 모터로 구동됩니다. 드릴링 스핀들은 서보 공급 드릴링 스핀들입니다. 공작물의 구멍 직경이 1일 때, 기계를 한 번 통과한 후 공작물의 세 면에 구멍을 가공할 수 있어 효율성이 높고 구멍 위치 정확도가 높습니다. 철골 제작 산업에서 품질을 보장하는 데 필수적인 기계입니다.
CNC 빔 드릴링 라인의 주요 특징:
1. 인피드 컨베이어 및 피딩 캐리지 - 빠르고 안정적이며 정밀함
2. 횡방향 컨베이어 및 로딩 시스템 옵션 - 높은 효율성
3. 디스크 마킹 장치 옵션 - 38가지 마킹 문자 자동 선택
4. 드릴링 장치 - 각 스핀들은 X축 520mm 내에서 자유롭게 이동 가능
5. 기계 본체 - 강력한 구조, 높은 강성 및 높은 안정성
6. 전기 시스템 - 쉬운 프로그래밍 및 작동, NC1, DXF DSTV CAM 파일 읽기
7. 유압 장치 및 냉각 시스템 - 빔용 유압 클램프 및 공기 냉각 시스템/에어컨
8. 유압 스테이션은 수냉식 선택
냉간 가공: H빔 드릴링 기계는 강철 프로파일 연결 플레이트 구멍 그룹 드릴링에 사용됩니다.
전체 구조: 외부 축은 서보 모터로 구동되며 정밀 선형 가이드로 안내되어 전체 작동 정확도를 보장합니다.
피드 롤러 프레임: 주로 5세트의 롤러 랙, 비동력 롤러 및 측면 위치 지정 휠로 구성됩니다. 단순한 구조, 쉬운 작동, 높은 피딩 정확도 및 높은 효율성.
완성된 공작물 보관 영역: 공작물은 드릴링 장치에서 공급된 후 모터와 체인으로 구동되는 동력 롤러 위로 이동하며, 완성된 제품은 4세트의 트롤리에 의해 직접 보관됩니다.
자동 공급: 지능형 클램핑으로 노동력을 절감합니다. 트롤리 레일은 정밀 가이드 레일과 랙을 사용하며, 공급은 안정적이고 정확합니다.
쉬운 작동: 온라인 및 오프라인 프로그래밍 방법; USB 디스크를 통한 외부 정보 교환; TEKLA 3차원 소프트웨어 DSTV 파일 지원, 직접 가공 프로그램 내보내기.
샘플 시연 세션 동안, CNC 빔 및 판금 드릴링, 마킹 및 절단 기계는 다양한 플랜지 폭과 웹 두께를 가진 표준 H빔 샘플 및 다양한 치수의 채널강 샘플을 처리할 때 가공 능력을 효과적으로 보여줍니다. 이러한 시연에서 제시된 시편들은 장비의 정확한 구멍 배치, 깨끗한 탭 나사산 및 명확한 마킹 패턴을 달성하는 능력을 명확하게 보여주며, 실제 적용 시나리오에서 뛰어난 정확성과 신뢰성을 철저히 입증합니다.
이 기계는 주로 H빔, 채널강의 구멍을 고속으로 가공하는 데 사용됩니다. 스핀들 서보 모터를 채택하고 CNC 시스템으로 제어하며 CNC 캐리지로 공급되어 효율성과 정밀도가 높으며 건설, 교량 및 기타 산업에서 널리 사용됩니다.
