제품 상세 정보:
결제 및 배송 조건:
|
| 공작물 크기: | 1000x1000mm | 작업대의 T 슬롯 너비 (mm): | 28 |
|---|---|---|---|
| 스핀들 테이퍼: | BT40 | 최대. 드릴링 직경 (mm): | Φ50 |
| 최대 두께(mm): | ≤180 | 태핑 직경: | M3-M20 |
| 방추 속도 (R/Min): | 30~3000 | 서보 스핀들 모터 파워 (KW): | 11 |

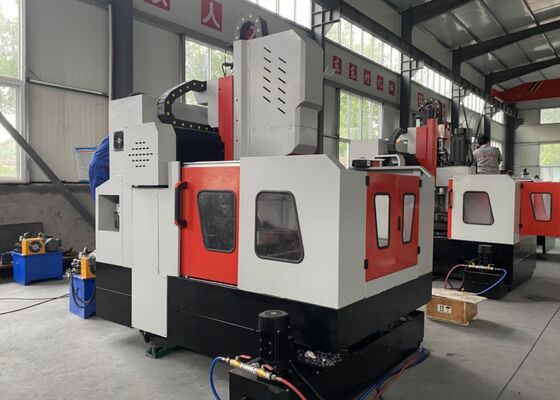

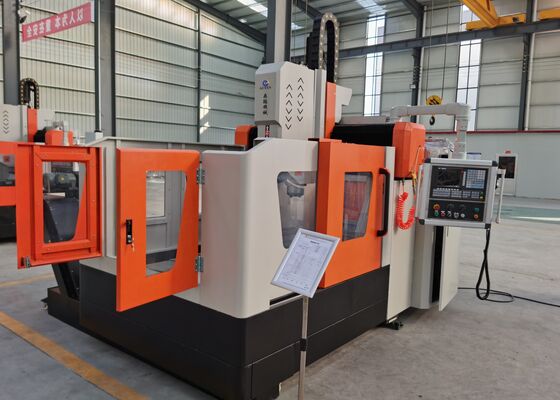

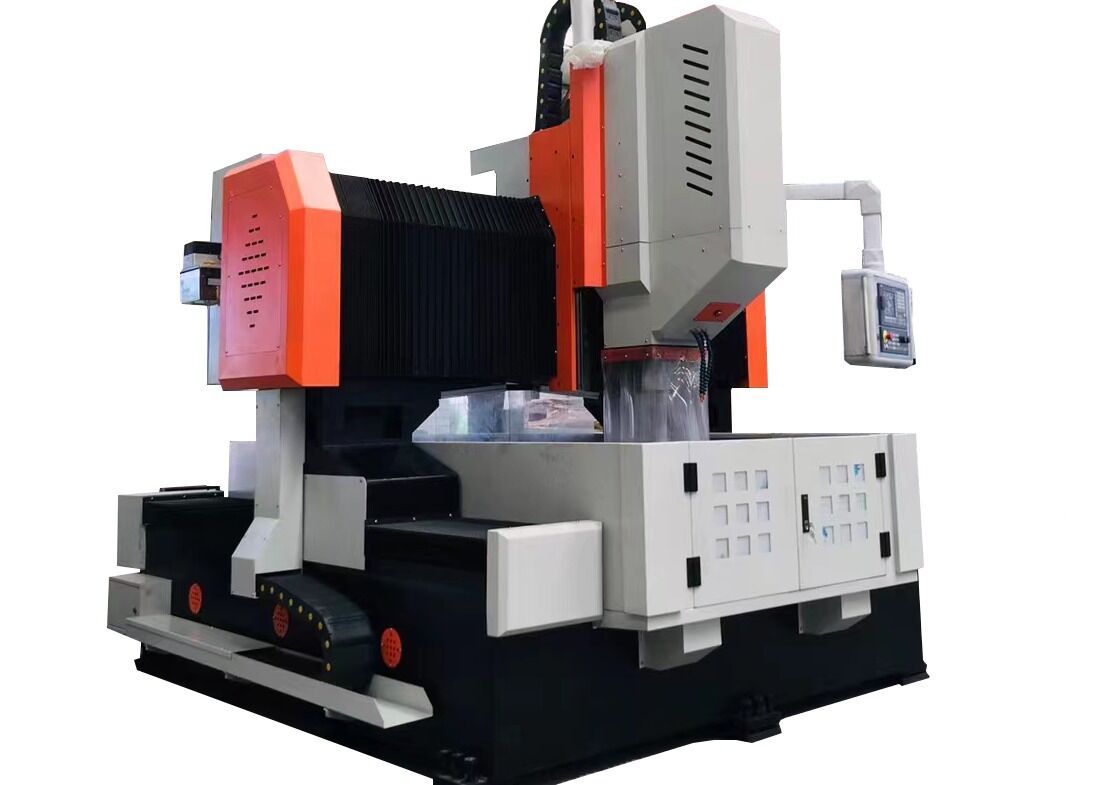

디스크 드릴링 머신 CNC 구조 플레이트 플랜지 드릴링 머신 구조 부품 가공
제품 소개:
주로 튜브 시트 플레이트와 플랜지를 드릴링하며, 드릴링 구멍 직경은 φ80mm 미만입니다. 주요 기능에는 구멍 드릴링, 리밍, 보링, 태핑, 챔퍼링 및 밀링이 포함됩니다. 카바이드 드릴 비트와 드릴 비트 모두 사용할 수 있습니다. CNC 제어 시스템은 작동이 편리하고 쉽습니다. 기계는 매우 높은 작업 정확도를 가지고 있습니다.
제품 구성:
| 모델 | PHD1010 | |
| 가공물 크기 | LxW (mm) | 1000x1000 |
| T 슬롯 폭 (mm) | 28 | |
| 드릴링 파워 헤드 | 수량. | 1 |
| 스핀들 테이퍼 | BT40 | |
| 최대 드릴링 직경 (mm) | Φ50 | |
| 최대 두께 (mm) | ≤180 | |
| 태핑 직경 | M3-M20 | |
| 스핀들 속도 (r/min) | 30~3000 | |
| 서보 스핀들 모터 출력 (kW) | 11 | |
| 파워 헤드 측면 이동 (X축) | 최대 수평 스트로크 (mm) | 1000 |
| 측면 이동 속도 (r/min) | 0~8 | |
| 측면 이동용 서보 모터 출력 (kW) | 2.4 | |
| 갠트리 종 방향 이동 (Y축) | 최대 공급 스트로크 (mm) | 1000 |
| 공급 이동 속도 (m/min) | 0~8 | |
| 공급 서보 모터 출력 (kW) | 2.4 | |
| 수직 램 공급 모션 (Z축) | 최대 스트로크 (mm) | 400 |
| 이동 속도 (m/min) | 0~8 | |
| 서보 모터 출력 (kW) | 2.4 | |
| 3축 위치 결정 정확도 | X/Y/Z/A/B/C (mm) | ±0.02/1000 |
| 3축 반복 위치 결정 정확도 | X/Y/Z/A/B/C (mm) | ±0.01/1000 |
| 전기 시스템 | CNC 시스템 | FAGOR/ KND/ GSK |
| 공구 교환 장치 | 디스크 타입 (선택 사항) | 24개 공구 위치 |
| 전체 크기 | LxWxH (m) | 3.2x2.2x2.2 |
제품 특징
1. 기계 프레임 본체와 크로스빔은 용접 구조로 제작되었으며, 충분한 에이징 열처리 후 매우 우수한 정확도를 자랑합니다. 작업 테이블, 횡방향 슬라이딩 테이블 및 램은 모두 주철로 만들어졌습니다.
2. X축의 양측 듀얼 서보 구동 시스템은 갠트리의 평행 정확한 이동과 Y축 및 X축의 우수한 직각도를 보장합니다.
3. 작업 테이블은 주철로 제작되어 안정적인 성능을 보장합니다.
4. 드릴링 스핀들은 내부 냉각 시스템을 갖춘 강성 고정밀 BT40 타입이며 공구 교체가 용이합니다. 스핀들 속도는 30~3000r/min입니다.
5. 작업 테이블 양측에는 총 두 개의 플레이트 체인 타입 스크랩 제거 장치가 있어, 스크랩과 냉각액을 장치로 수집하고 냉각수를 재활용할 수 있습니다.
6. 기계에는 내부 냉각과 외부 냉각의 두 가지 냉각 방식이 있으며, 충분한 압력과 유량을 제공합니다. 또한 냉각수 레벨 검사 경고 부품이 있어 드릴링 공구에 충분한 윤활 및 냉각을 보장합니다.
7. 기계에는 자동 윤활 시스템이 있어 가이드 레일, 볼 스크류 및 롤러 베어링과 같은 주요 이동 지점에 충분하고 신뢰할 수 있는 윤활을 제공하여 주요 이동 부품의 수명을 보장합니다.
8. CNC 제어 시스템은 828D이며, 강력한 기능, 자동 CAD-CAM 프로그래밍, 쉬운 작동, 자동 경고 및 오류 보상을 제공합니다.
9. 리니어 롤러 가이드 레일, 볼 스크류, 서보 모터 및 서보 드라이버, 스핀들, CNC 제어 시스템, 유압 펌프, 밸브 및 냉각 펌프 등 주요 외부 부품은 모두 세계 유명 브랜드 제품이므로 기계는 매우 높은 신뢰성과 안정적인 성능을 제공합니다.
CNC 갠트리 플레이트 절단기는 플레이트형 부품 및 구조 부재의 정밀 가공을 위해 전문적으로 설계된 내구성 있는 산업 솔루션입니다. 이 장비는 특히 플랜지, 디스크, 링 및 평판과 같은 작업물을 처리하도록 최적화되어 있으며, 재료 두께는 기계의 정의된 유효 가공 범위 내에 있어야 합니다.
강철 구조물 제조 시설에서 이 플레이트 드릴링 기계는 구조용 플레이트 및 연결 부품에 정밀한 드릴링 및 밀링 작업을 수행하여 강철 프레임워크의 견고한 조립을 위한 신뢰할 수 있는 기반을 제공합니다. 풍력 에너지 산업에서는 풍력 터빈 타워 및 플랜지에 대한 고정밀 가공을 제공합니다. 이는 이러한 부품이 혹독한 환경 조건(예: 강풍 및 온도 변화)을 견딜 수 있도록 보장하는 중요한 공정입니다. 교량 건설 프로젝트의 경우, 이 장비는 교량 거더 및 지지대를 가공하여 교량의 긴 서비스 수명 동안 동적 하중을 견딜 수 있는 안정적이고 내구성 있는 연결을 보장합니다.
