잘리면서, 정처없이 돌아다니, 각도, 보, 플레이트와 플랜지의 성형 기계를 펀칭하는 CNC 드릴링을 위한 중국 최고의 품질 제품!
새로운 것을 하고 좋은 것을 하세요 !
|
|
제품 상세 정보:
결제 및 배송 조건:
|
| 공작물 크기: | 1000x1000mm | 작업대의 T 슬롯 너비 (mm): | 28 |
|---|---|---|---|
| 스핀들 테이퍼: | BT40 | 최대. 드릴링 직경 (mm): | Φ50 |
| 최대 두께(mm): | ≤180 | 태핑 직경: | M3-M20 |
| 방추 속도 (R/Min): | 30~3000 | 서보 스핀들 모터 파워 (KW): | 11 |

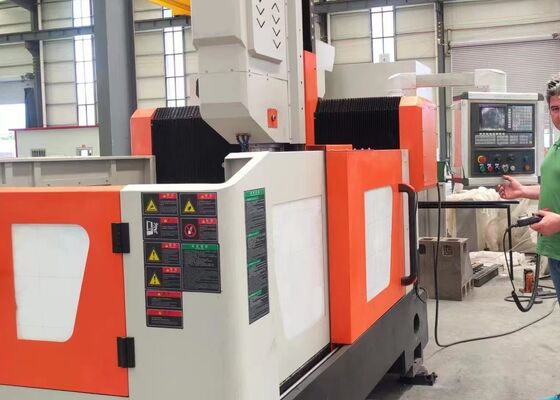

압력 용기 제조 CNC 깊은 구멍 뚫기 기계 풍력 플랜지 처리
제품 소개:
주요 작업에는 구멍을 뚫는 것, 뚫는 것, 뚫는 것, 탭하는 것, 칸프링하는 것, 튜브 엽판 및 플랜지에 쇄는 것 등이 포함되며, 구멍의 지름은 일반적으로 φ80mm 미만이다.이 장비는 탄화물 드릴 비트와 표준 드릴 비트와 모두 호환됩니다. CNC 제어 시스템은 사용자 친화적이며 조작이 용이합니다. 기계는 높은 작업 정확성을 보장하는 예외적인 정밀도를 제공합니다.
제품 구성:
| 모델 | PHD1010 | |
| 작업 조각 크기 | LxW (mm) | 1000x1000 |
| 작업판의 T 슬롯 너비 (mm) | 28 | |
| 굴착 전력 헤드 | 큐티 | 1 |
| 스핀드 톱니 | BT2 | |
| 최대 굴착 지름 (mm) | Φ50 | |
| 최대 두께 (mm) | ≤180 | |
| 터킹 지름 | M3-M20 | |
| 스핀드 속도 (r/min) | 30~3000 | |
| 세르보 스핀드 모터 전력 (kW) | 11 | |
| 동력 헤드 (X축) 의 옆 이동 | 최대 수평 도중 (mm) | 1000 |
| 옆 이동 속도 (r/min) | 0~8 | |
| 부근 이동에 대한 세르보 모터 전력 (kW) | 2.4 | |
| 랜트리 길쭉한 움직임 (Y축) | 최대 공급 도동 (mm) | 1000 |
| 피드 이동 속도 (m/min) | 0~8 | |
| 피드서보모터 전력 (kW) | 2.4 | |
| 수직 램 공급 운동 (Z 축) | 최대 도동 (mm) | 400 |
| 이동 속도 (m/min) | 0~8 | |
| 세르보 모터 전력 (kW) | 2.4 | |
| 3축 위치 정밀도 | X/Y/Z/A/B/C (mm) | ±0.02/1000 |
| 3축 반복 위치 정밀성 | X/Y/Z/A/B/C (mm) | ±0.01/1000 |
| 전기 시스템 | CNC 시스템 | FAGOR/KND/GSK |
| 도구 교환기 | 디스크 타입 (선택) | 24개의 도구 위치 |
| 전체 크기 | LxWxH (m) | 3.2x2.2x22 |
제품 특성
1기계의 프레임 몸체와 가로 빔은 용접 된 가공 구조로 구성되어 있으며, 뛰어난 정밀도를 보장하기 위해 종합적인 노화 열처리를 수행합니다.가로 슬라이딩 테이블, 그리고 ram 모두 철로 만들어졌습니다.
2X축 양쪽의 이중 세보 드라이브 시스템은 Y축과 X축 사이의 최적의 평면성을 유지하면서 선트리의 정확한 평행 움직임을 보장합니다.
3작업 테이블은 철강으로 만들어졌으며 안정적이고 신뢰할 수있는 성능을 보장합니다.

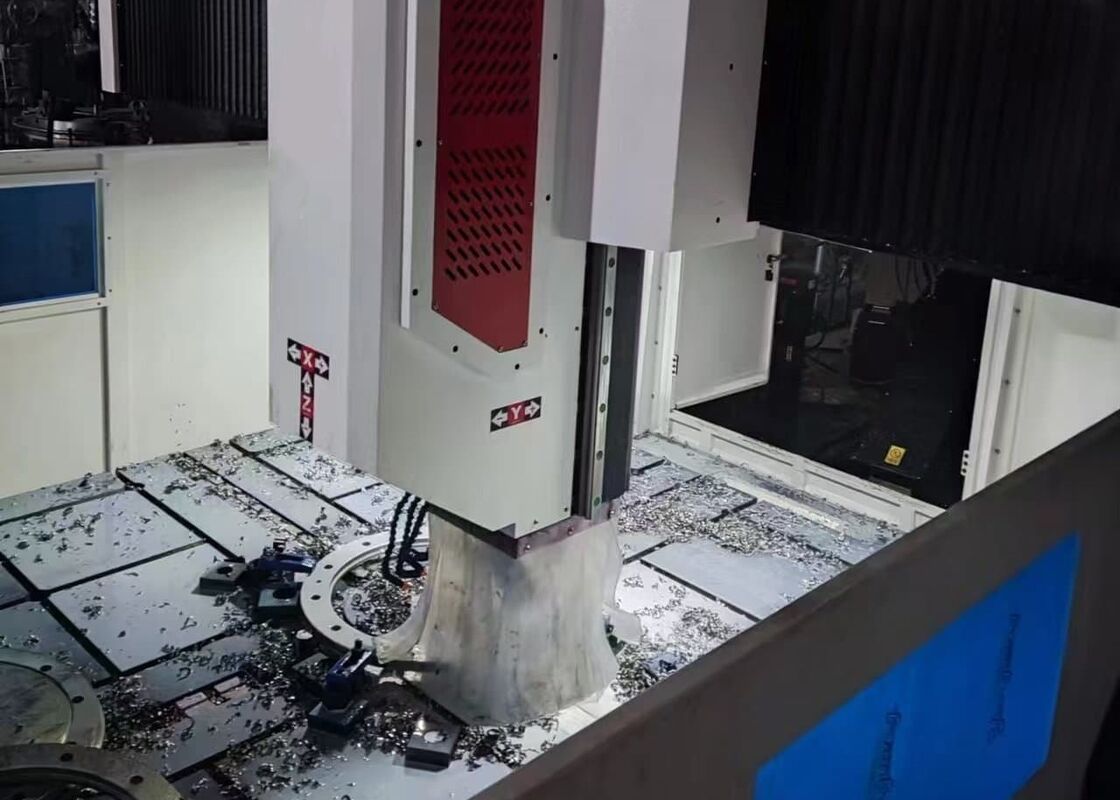

4. 굴착 스핀드는 내장 냉각 시스템과 장착 된 고밀도 BT40 유형이며 도구 변경을 쉽게 설계되었습니다. 스핀드 속도는 30 ~ 3000 RPM입니다.
5작업 테이블의 양쪽에는 2개의 판 체인형 칩 제거 시스템이 설치되어 있습니다. 이 시스템은 폐기물과 냉각액을 효율적으로 수집하여 냉각액을 재활용하고 재사용 할 수 있습니다.
6이 기계는 두 개의 냉각 시스템을 갖추고 있습니다. 내부 냉각과 외부 냉각은 적절한 압력과 흐름 속도를 보장합니다.그것은 충분한 윤활과 굴착 도구에 대한 냉각을 보장하는 냉각 액정 수준의 모니터링 시스템을 갖추고 있습니다..
7이 기계는 자동 윤활 시스템을 탑재하고 있으며, 유도 레일, 볼 스크루 및 롤러 베어링과 같은 중요한 움직이는 부품에 일관성 있고 신뢰할 수 있는 윤활을 제공합니다.따라서 이러한 핵심 부품의 연장 수명을 보장.
8CNC 제어 시스템은 828D입니다. 고급 기능, 자동 CAD-CAM 프로그래밍, 사용자 친화적 인 조작, 자동 알림 및 오류 보완을 제공합니다.
9선형 롤러 가이드 레일, 볼 스크루, 서보 모터 및 드라이버, 스핀드, CNC 제어 시스템, 수압 펌프, 밸브 및 냉각 펌프 등 비중있는 외부 구성 요소세계적으로 유명한 브랜드에서 공급됩니다., 기계의 뛰어난 신뢰성과 안정적인 성능을 보장합니다.

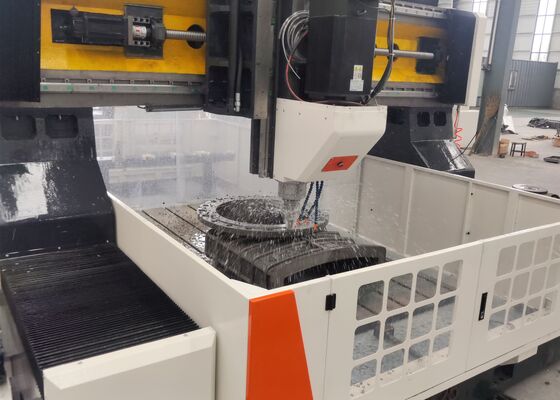

CNC 랜트리 플레이트 절단 기계는 탄탄한 산업 솔루션이며, 판 모양의 구성 요소와 구조 부품의 정밀 처리를 위해 세심하게 설계되었습니다.이 기계는 특히 플랜지와 같은 작업 부품을 처리하는 데 최적화되었습니다., 디스크, 고리 및 평면 판, 재료 두께가 기계의 지정 된 효과적 가공 범위 내에 있는 조건.
철강 구조 제조 공장에서는 이 판 뚫기 기계는 구조판과 연결 부품에 대한 정밀 뚫기 및 프레싱 작업을 수행합니다.강철 프레임의 견고한 조립을 위한 단단한 기초를 제공풍력 에너지 부문에서는 이 부품들이 극한 환경 조건에 견딜 수 있도록 보장하는 중요한 공작과정인 풍력 터빈 타워와 플랜지에 대해 고정도 가공을 제공합니다.강한 바람과 온도 변동다리 건설 프로젝트의 경우 장비는 다리 빔과 지원을 처리합니다.다리의 연장된 사용 기간 동안 동적 부하에 견딜 수 있는 안정적이고 내구적인 연결의 형성을 보장합니다..
