제품 상세 정보:
결제 및 배송 조건:
|
| 공작물 크기: | 1000x1000mm | 작업대의 T 슬롯 너비 (mm): | 28 |
|---|---|---|---|
| 스핀들 테이퍼: | BT40 | 최대. 드릴링 직경 (mm): | Φ50 |
| 최대 두께(mm): | ≤180 | 태핑 직경: | M3-M20 |
| 방추 속도 (R/Min): | 30~3000 | 서보 스핀들 모터 파워 (KW): | 11 |

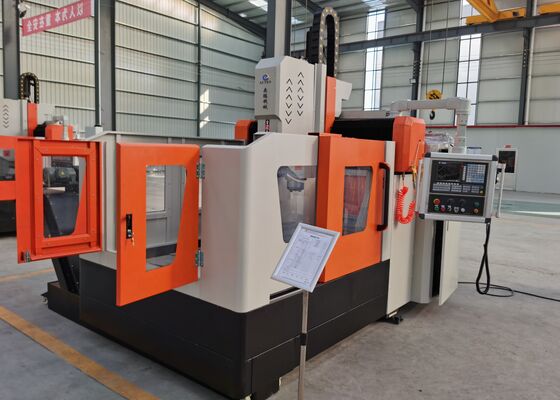

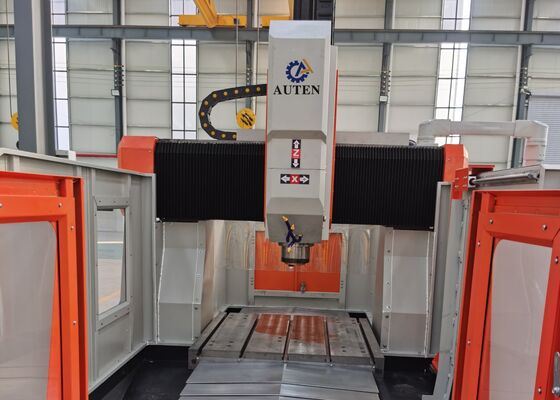

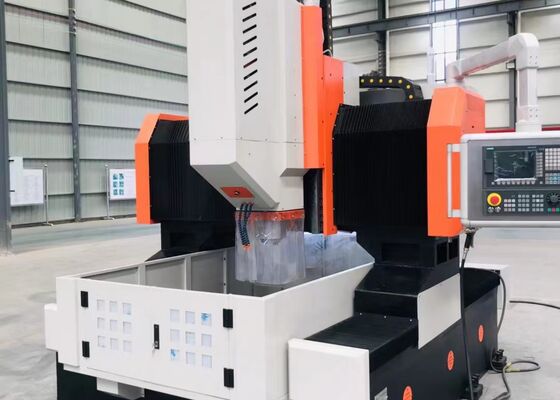

풍력 발전 사용 두꺼운 판 뚫기 고정 작업 테이블 CNC 뚫기 기계 판 처리
제품 소개:
이 기계는 주로 φ80mm 미만의 구멍 직경의 튜브 엽판 및 플랜지를 파기 위해 설계되었습니다. 주요 기능에는 파기, 재림, 굴착, 탭, 캄퍼링,그리고 밀링. 그것은 탄화물 및 표준 드릴 비트 모두와 호환됩니다. CNC 제어 시스템은 사용자 친화적입니다. 기계는 뛰어난 정확성을 제공합니다.
제품 구성:
| 모델 | PHD1010 | |
| 작업 조각 크기 | LxW (mm) | 1000x1000 |
| 작업판의 T 슬롯 너비 (mm) | 28 | |
| 굴착 전력 헤드 | 큐티 | 1 |
| 스핀드 톱니 | BT2 | |
| 최대 굴착 지름 (mm) | Φ50 | |
| 최대 두께 (mm) | ≤180 | |
| 터킹 지름 | M3-M20 | |
| 스핀드 속도 (r/min) | 30~3000 | |
| 세르보 스핀드 모터 전력 (kW) | 11 | |
| 동력 헤드 (X축) 의 옆 이동 | 최대 수평 도중 (mm) | 1000 |
| 옆 이동 속도 (r/min) | 0~8 | |
| 부근 이동에 대한 세르보 모터 전력 (kW) | 2.4 | |
| 랜트리 길쭉한 움직임 (Y축) | 최대 공급 도동 (mm) | 1000 |
| 피드 이동 속도 (m/min) | 0~8 | |
| 피드서보모터 전력 (kW) | 2.4 | |
| 수직 램 공급 운동 (Z 축) | 최대 도동 (mm) | 400 |
| 이동 속도 (m/min) | 0~8 | |
| 세르보 모터 전력 (kW) | 2.4 | |
| 3축 위치 정밀도 | X/Y/Z/A/B/C (mm) | ±0.02/1000 |
| 3축 반복 위치 정밀성 | X/Y/Z/A/B/C (mm) | ±0.01/1000 |
| 전기 시스템 | CNC 시스템 | FAGOR/KND/GSK |
| 도구 교환기 | 디스크 타입 (선택) | 24개의 도구 위치 |
| 전체 크기 | LxWxH (m) | 3.2x2.2x22 |
제품 특성
1기계 프레임과 가로 빔은 높은 정밀도를 보장하기 위해 포괄적인 노화 열 처리에 시달리는 용접 된 제조 구조로 구성됩니다.가로 슬라이딩 테이블, 그리고 ram는 모두 합철으로 만들어져 있으며, 강화된 내구성과 안정성을 제공합니다.
2X축 양쪽의 이중 서보 드라이브 시스템은 Y축과 X축 사이의 우수한 평면성을 보장하여 정밀하고 평행한 gantry의 움직임을 보장합니다.
3작업 테이블은 철강으로 만들어졌으며 안정적이고 신뢰할 수있는 성능을 보장합니다.
4. 굴착 스핀드는 엄격하고 고정도 BT40 유형이며 효율적인 작동과 쉬운 도구 변경을 위해 내부 냉각 시스템을 갖추고 있습니다. 스핀드 속도는 30 ~ 3000 rpm입니다.
5. 두 개의 판 체인 유형의 폐기물 제거 장치가 작업 테이블의 양쪽에 설치되어 있습니다.이 장치들은 폐기물과 냉각 액체를 수집하여 냉각 액체의 효율적인 재활용을 허용합니다.
6이 기계는 두 가지 냉각 방식이 갖추어져 있습니다. 내부 냉각과 외부 냉각, 둘 다 충분한 압력과 흐름 속도를 제공합니다.그것은 뚫기 도구의 적절한 윤활 및 냉각을 보장하기 위해 냉각 액체 레벨 모니터링 구성 요소를 갖추고 있습니다..
7기계는 가이드 레일, 볼 스크루 및 롤러 베어링과 같은 중요한 움직이는 구성 요소에 일관성 있고 신뢰할 수있는 자동 윤활 시스템을 포함합니다.따라서 이러한 핵심 부품의 서비스 수명을 연장.
8CNC 제어 시스템은 828D입니다. 강력한 기능, 자동 CAD-CAM 프로그래밍, 사용자 친화적인 조작, 자동 알림 및 오류 보상과 함께 제공합니다.
9이 기계는 선형 롤러 가이드 레일, 볼 스크루, 서보 모터와 드라이버, 스핀들, CNC 제어 시스템,수압 펌프, 밸브 및 냉각 펌프. 이것은 기계의 뛰어난 신뢰성과 안정적인 성능을 보장합니다.
CNC 랜트리 플레이트 절단 기계는 탄탄한 산업 솔루션이며, 판 모양의 구성 요소와 구조 요소의 정밀 처리를 위해 세심하게 설계되었습니다.이 기계는 특히 플랜지와 같은 작업 조각을 처리하는 데 적합합니다., 디스크, 고리 및 평면 판, 재료 두께가 기계의 지정된 효과적인 가공 범위 내에 있는 조건.
철강 구조 제조 시설에서 이 판 뚫기 기계는 구조판과 연결 부품에 대한 정밀한 뚫기 및 프레싱 작업을 수행합니다.탄력적인 철강 프레임 구축을 위한 탄탄한 기초를 제공풍력 에너지 부문에서는 이러한 구성 요소가 혹독한 환경 조건에 견딜 수 있도록 보장하는 필수 프로세스인 풍력 터빈 타워와 플랜지에 대한 고정도 가공을 제공합니다.극심한 바람과 온도 변동 등다리 건설 프로젝트의 경우 장비는 다리 빔과 지원을 처리합니다.다리의 연장된 서비스 수명 동안 동적 부하에 견딜 수 있는 안정적이고 내구적인 연결의 형성을 보장합니다..
