제품 상세 정보:
결제 및 배송 조건:
|
| 공작물 크기: | 4000x8000mm | 작업대의 T 슬롯 너비 (mm): | 28 |
|---|---|---|---|
| 스핀들 테이퍼: | BT50 | 최대. 드릴링 직경 (mm): | Φ90 |
| 최대 두께(mm): | ≤300 | 태핑 직경: | M3-M36 |
| 방추 속도 (R/Min): | 30~3000 | 서보 스핀들 모터 파워 (KW): | 37/22/30 |

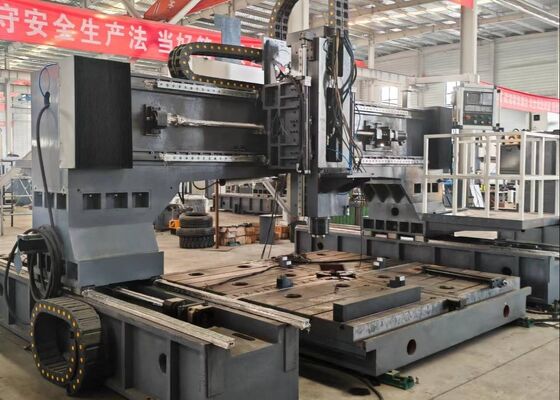

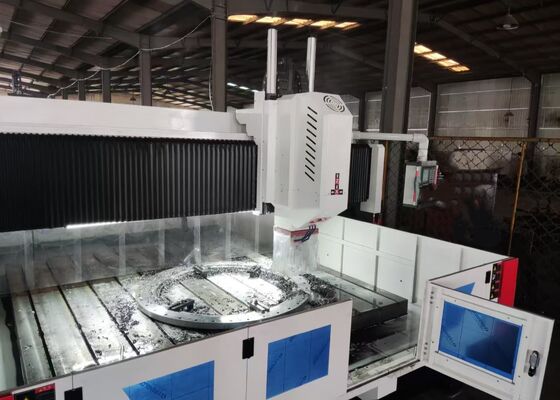

풍력 발전 산업에 적용되는 CNC 갱트리 드릴링 머신 모델 PHD4080
제품 소개:
이 기계는 gantry 유형 이동 CNC 고속 굴착 및 frezing 단위입니다. 그것은 주로 철판, 플랜지,열 교환기이 기계는 KND 또는 CNC 시스템 버스 제어 장치로 장착되어 있으며, 이 기계는 KND 또는 CNC 시스템 버스 제어 장치로 구성되어 있습니다.사용 편의성 및 자동화를 가능하게 하는, 높은 정확성, 중소 생산에 적합성 다양한 제품으로 실행됩니다.
제품 구성:
| 모델 | PHD4080 | |
| 작업 조각 크기 | LxW (mm) | 4000x8000 |
| 작업판의 T 슬롯 너비 (mm) | 28 | |
| 굴착 전력 헤드 | 큐티 | 1 또는 2 |
| 스핀드 톱니 | BT2국제산업 | |
| 최대 굴착 지름 (mm) | Φ90 | |
| 최대 두께 (mm) | ≤ 300 | |
| 터킹 지름 | M3-M36 | |
| 스핀드 속도 (r/min) | 30~3000 | |
| 세르보 스핀드 모터 전력 (kW) | 22/30/37 | |
| 동력 헤드 (X축) 의 옆 이동 | 최대 수평 도중 (mm) | 4000 |
| 옆 이동 속도 (r/min) | 0~6 | |
| 부근 이동에 대한 세르보 모터 전력 (kW) | 3.6 | |
| 랜트리 길쭉한 움직임 (Y축) | 최대 공급 도동 (mm) | 8000 |
| 피드 이동 속도 (m/min) | 0~6 | |
| 피드서보모터 전력 (kW) | 30.6/55 | |
| 수직 램 공급 운동 (Z 축) | 최대 도동 (mm) | 1400 |
| 이동 속도 (m/min) | 0~4 | |
| 세르보 모터 전력 (kW) | 3.6 | |
| 3축 위치 정밀도 | X/Y/Z/A/B/C (mm) | ±0.015/1000 |
| 3축 반복 위치 정밀성 | X/Y/Z/A/B/C (mm) | ±0.01/1000 |
| 전기 시스템 | CNC 시스템 | FAGOR/KND/GSK |
| 도구 교환기 | 디스크 타입 (선택) | 24개의 도구 위치 |
| 전체 크기 | LxWxH (m) | 13x6.9x62 |
제품 특징
1기계는 주로 침대, 작업 테이블, 움직이는 gantry, 수직 ram-형 전력 헤드, 수압 시스템, 공기 시스템, 냉각 시스템, 중앙 윤활 시스템,전기 제어 시스템, 자동 칩 제거 시스템
2이 시리즈의 기계에서, 작업 테이블과 gantry는 분리 된 구성 요소이며, gantry는 두 개의 기지에 이동합니다.이 설계는 처리 안정성과 정밀도를 크게 향상시킵니다.높은 부하 운반 능력을 갖춘.
3작업 테이블은 고품질의 회색 주사철으로 만들어져 우수한 내구성과 성능을 제공합니다.
기계 베드와 작업 테이블은 고품질 회색 철 (HT300) 으로 만들어졌으며 두 번의 완화 열처리를 통해 스트레스 완화를 달성합니다.굴착 과정에서 공명을 제거하고 합금 굴착기의 수명을 연장하기 위해, 침대와 작업 테이블에 대한 별도의 설계가 구현되었습니다.
1. 자동 칩 제거 및 순환 냉각 시스템은 비 생산적 인 시간을 최소화하고 노동 강도를 줄입니다. 운영자는 단지 작업 조각을 로드하고 배하하고 드릴을 교체해야합니다..
2이 기계는 대만 BT50 스핀들, 내부 냉각과 높은 정밀도를 특징으로 갖추고 있습니다. 그것은 카비드 드릴과 호환됩니다.기계는 도구 변경을 더 쉽게 하기 위해 공기 도구 실린더를 탑재고전력 주 스핀드 모터는 서보 제어 동기 띠에 의해 구동되며, 다양한 회전 속도를 처리 할 수 있습니다.
3이 CNC 굴착 기계는 작업 조각의 특성 및 정밀 요구 사항에 따라 특별히 설계되었습니다. 그것은 컴팩트하고 유연한 구조를 갖추고 있습니다.최적의 처리 성능을 보장구멍이 원형 또는 선형 패턴으로 배치되어 있든, 기계는 빠르고 정확하게 작업을 완료합니다. 결과적으로, 그것은 매우 비용 효율적인 솔루션을 제공합니다.
CNC 랜트리 플레이트 절단 기계는 탄탄한 산업 솔루션이며, 판과 같은 구성 요소와 구조 요소의 정확한 처리를 위해 세심하게 설계되었습니다.이 기계는 특히 플랜지와 같은 작업 부품을 처리하는 데 최적화되었습니다., 디스크, 고리 및 평면 판, 재료 두께가 기계의 지정 된 효과적 가공 범위 내에 해당하는 조건.
철강 구조 제조 공장에서는 이 판 뚫기 기계는 구조판과 연결 부품에 대한 정밀한 뚫기 및 프레싱 작업을 수행합니다.강철 프레임의 안정적인 조립을 위한 단단한 기초를 제공풍력 에너지 부문에서는 이러한 구성 요소가 까다로운 환경 조건에 견딜 수 있도록 보장하는 중요한 프로세스인 풍력 터빈 타워와 플랜지에 대한 고정도 가공을 제공합니다.극심한 바람과 온도 변동과 같은다리 건설 프로젝트의 경우 장비는 다리 빔과 지원을 처리합니다.다리의 장기 사용 기간 동안 동적 부하를 견딜 수 있는 안정적이고 내구적인 연결의 형성.
