제품 상세 정보:
결제 및 배송 조건:
|
| 공작물 크기: | 4000x8000mm | 작업대의 T 슬롯 너비 (mm): | 28 |
|---|---|---|---|
| 스핀들 테이퍼: | BT50 | 최대. 드릴링 직경 (mm): | Φ90 |
| 최대 두께(mm): | ≤300 | 태핑 직경: | M3-M36 |
| 방추 속도 (R/Min): | 30~3000 | 서보 스핀들 모터 파워 (KW): | 37/22/30 |

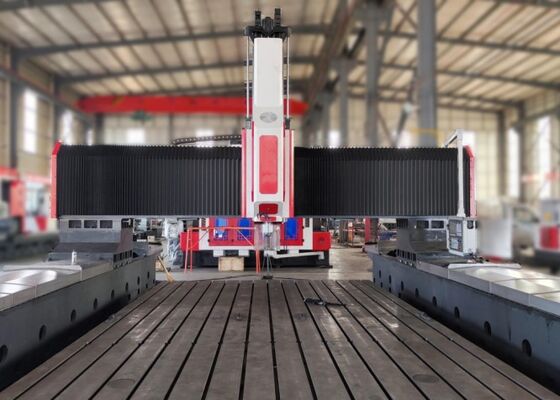

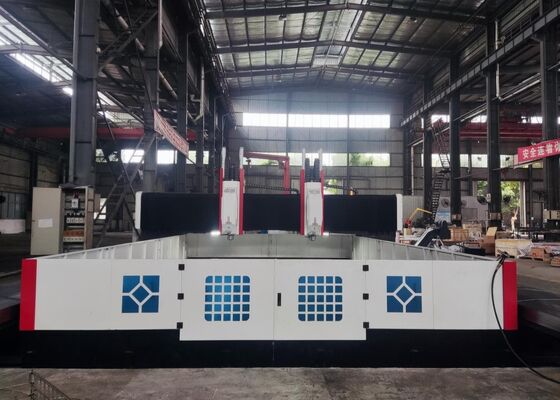

열 교환기 사용 판 CNC 드릴링 기계 강철 판 표시 기계 모델 PHD4080
제품 소개:
이 장비는 gantry 타입의 이동식 CNC 고속 굴착 및 프레싱 장치로, 특히 철판, 플랜지,열 교환기, 튜브 시트 및 스레잉 링. 그것은 고속 드릴 응용 프로그램을 위해 내부 냉각과 탄화물 드릴을 사용 합니다. 시스템은 KND 또는 CNC 버스 제어,사용자 친화적인 조작을 촉진하고 자동화를 지원합니다., 높은 정확성, 그리고 다양한 제품군에서 중소에서 중견 생산량에 대한 적응력.
제품 구성:
| 모델 | PHD4080 | |
| 작업 조각 크기 | LxW (mm) | 4000x8000 |
| 작업판의 T 슬롯 너비 (mm) | 28 | |
| 굴착 전력 헤드 | 큐티 | 1 또는 2 |
| 스핀드 톱니 | BT2국제산업 | |
| 최대 굴착 지름 (mm) | Φ90 | |
| 최대 두께 (mm) | ≤ 300 | |
| 터킹 지름 | M3-M36 | |
| 스핀드 속도 (r/min) | 30~3000 | |
| 세르보 스핀드 모터 전력 (kW) | 22/30/37 | |
| 동력 헤드 (X축) 의 옆 이동 | 최대 수평 도중 (mm) | 4000 |
| 옆 이동 속도 (r/min) | 0~6 | |
| 부근 이동에 대한 세르보 모터 전력 (kW) | 3.6 | |
| 랜트리 길쭉한 움직임 (Y축) | 최대 공급 도동 (mm) | 8000 |
| 피드 이동 속도 (m/min) | 0~6 | |
| 피드서보모터 전력 (kW) | 30.6/55 | |
| 수직 램 공급 운동 (Z 축) | 최대 도동 (mm) | 1400 |
| 이동 속도 (m/min) | 0~4 | |
| 세르보 모터 전력 (kW) | 3.6 | |
| 3축 위치 정밀도 | X/Y/Z/A/B/C (mm) | ±0.015/1000 |
| 3축 반복 위치 정밀성 | X/Y/Z/A/B/C (mm) | ±0.01/1000 |
| 전기 시스템 | CNC 시스템 | FAGOR/KND/GSK |
| 도구 교환기 | 디스크 타입 (선택) | 24개의 도구 위치 |
| 전체 크기 | LxWxH (m) | 13x6.9x62 |
제품 특징
1이 기계는 주로 기저, 작업 테이블, 이동 가능한 랜트리, 수직 램형 스핀드 어셈블리, 수압 시스템, 공기 시스템, 냉각 시스템, 중앙 윤활 시스템,전기 제어 시스템, 자동 칩 제거 메커니즘.
2이 기계 시리즈에서, 작업 테이블과 gantry는 두 개의 별도의 기반에서 작동하는 gantry와 구별 된 구성 요소입니다.이 구성은 실질적으로 처리 안정성과 정확성을 향상, 향상 된 부하 운반 능력을 제공합니다.
3작업 테이블은 고품질의 회색 주사철으로 만들어져 있으며, 뛰어난 내구성과 최적의 성능을 보장합니다.
기계 베드와 작업 테이블은 고급 회색 철 (HT300) 으로 제조되며, 이중 완화 열 처리 과정을 통해 스트레스 완화를 달성합니다.굴착 작업 중에 공명을 최소화하고 탄화물 굴착기의 서비스 수명을 향상시키기 위해, 침대와 작업 테이블에 대한 다른 디자인이 채택되었습니다.
1자동 칩 제거 및 재순환 냉각 시스템은 다운타임을 효과적으로 최소화하고 운영자 노동을 줄입니다.작업자의 주요 임무는 작업 조각을 로딩하고 풀고 드릴을 교체하는 것으로 제한됩니다..
2기계는 내부 냉각 및 고 정밀 성능을 위해 설계 된 타이완 BT50 스핀들로 장착되어 있습니다. 그것은 탄화물 드릴과 완전히 호환됩니다.기계는 원활한 도구 변경을 촉진하기 위해 공기 도구 실린더가 있습니다.고전력 주 스핀드 모터는 세르보 제어 동기 띠에 의해 구동되며, 광범위한 회전 속도를 수용 할 수 있습니다.
3이 CNC 굴착 기계는 작업 조각의 특성과 응용 프로그램의 정밀 요구 사항을 충족시키기 위해 신중하게 설계되었습니다. 그것은 컴팩트하고 다재다능한 구조를 자랑합니다.최적의 처리 효율을 보장구멍이 원형 또는 선형 구성으로 배치되어 있든, 기계는 빠르고 정확하게 작업을 수행하여 매우 비용 효율적인 솔루션입니다.

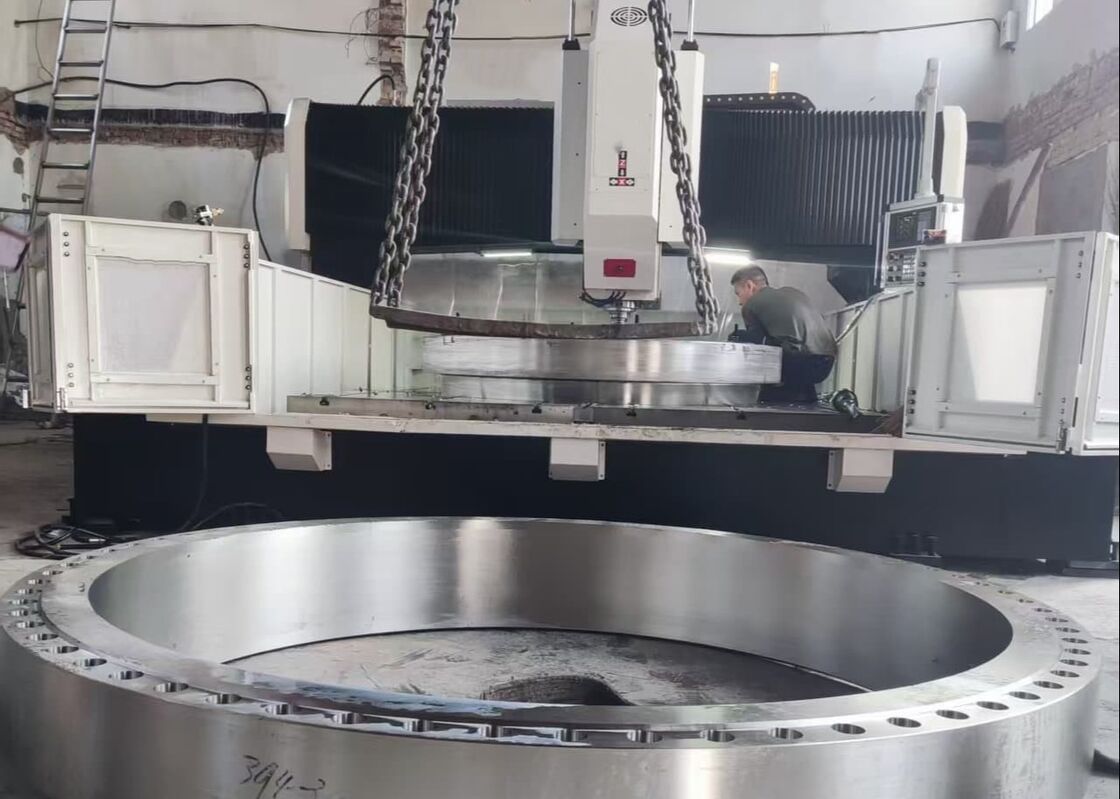

CNC 랜트리 플레이트 절단 기계는 견고한 산업 솔루션이며, 플레이트 모양의 구성 요소와 구조 부품의 정밀 처리를 위해 신중하게 설계되었습니다.이 기계는 특히 플랜지와 같은 작업 조각을 처리하는 데 적합합니다., 디스크, 고리 및 평면 판, 재료 두께가 기계의 지정 된 효과적인 가공 용량 내에있는 한.
철강 구조 제조 시설에서 이 판 뚫기 기계는 구조판과 연결 요소에 대한 정확한 뚫기 및 프레싱 작업을 제공합니다.강철 프레임의 견고한 조립을 위한 신뢰할 수 있는 기초를 형성풍력 에너지 산업에서는 이러한 구성 요소가 혹독한 환경 조건에 견딜 수 있도록 보장하는 중요한 공기와 플랜지에 대한 고정도 가공을 제공합니다.극심한 바람과 온도 변동다리 건설 프로젝트의 경우 장비는 다리 빔과 지원을 처리합니다.다리의 연장된 사용 기간 동안 동적 부하에 견딜 수 있는 안정적이고 내구적인 연결을 보장합니다..
