제품 상세 정보:
결제 및 배송 조건:
|
| 상태: | 새로운 | 맥스. 크기 너비 x 높이: | 500 × 500mm |
|---|---|---|---|
| 최소 크기 너비 x 높이: | 100 × 100mm | 빔 길이: | 2000 년 13000mm |
| 채널 스틸: | 10#～ 40# | 메인 스핀들 모델: | BT40 |
| 모터 파워: | 11kw | 스핀들 속도: | 100 min 3000 r/min |
| 강조하다: | 금속 절단 H 빔 뚫기 기계,CNC H형강 드릴링 머신,55kW 전력 H 빔 뚫기 기계 |
||

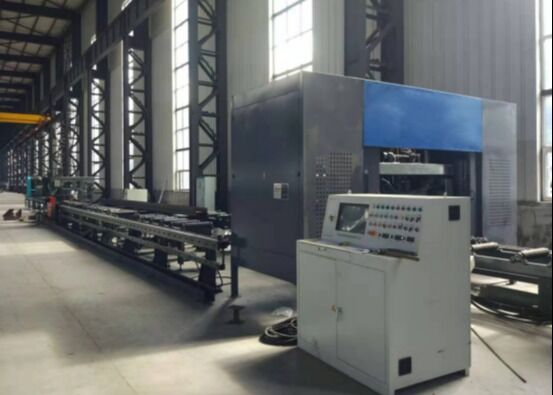

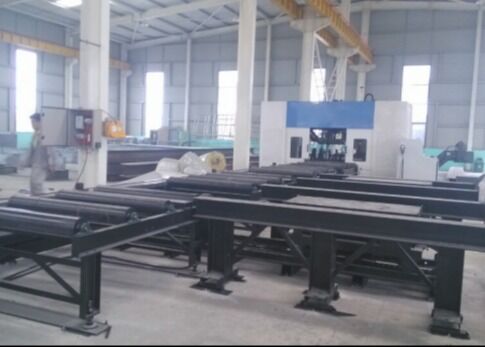

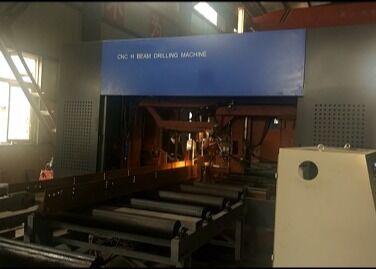

강철 구조물 CNC H빔 금속 절단 PLC 모터 베어링 55kW 전력 CNC 드릴링 머신
적용 분야:
이 CNC 플레이트 펀칭, 드릴링 및 마킹 장비는 H형강, 채널강, 앵글강 등 다양한 강철 유형에 대한 드릴링, 탭핑, 마킹 및 스코어링 작업을 수행하도록 특별히 설계되었습니다. 건축, 차고 건설, 타워 제작, 그리드 구조 엔지니어링과 같은 철강 구조 산업에서 널리 활용됩니다.
사양:
|
모델 |
BHD500/3 | BHD700/3 | BHD1000/3 | BHD1250/3 |
|
H빔 폭 범위(mm) |
100~500 | 100~700 | 100~1000 | 100~1250 |
|
H빔 높이 범위(mm) |
100~500 | 100~500 | 100~500 | 100~600 |
|
채널강 폭 범위(mm) |
100~500 | 100~700 | 100~1000 | 100~1250 |
|
채널강 높이 범위(mm) |
100~250 | 100~250 | 100~250 | 100~300 |
|
최대 가공물 두께(mm) |
40 | 40 | 80 | 80 |
|
최대 가공물 길이 (m) |
12 또는 15 (옵션) | |||
|
드릴링 스핀들수량 |
총 3개의 스핀들, 상단 장치에 1개, 좌측 및 우측각각 |
|||
|
스핀들 구멍 테이퍼 |
BT40 | BT40 | BT40 | BT40 |
|
최대 드릴링 직경 (mm) |
40 | 40 | 40 | 40 |
|
스핀들 모터출력 (kW) |
11 | 11/ 15 | 11/ 15 | 11/ 15 |
|
스핀들 속도 (rpm) |
100~3000 | 100~3000 | 100~3000 | 100~3000 |
|
스핀들 공급 속도(m/min) |
0~10 | 0~10 | 0~10 | 0~10 |
|
X축 공급속도 (m/min) |
0~40 | 0~20 | 0~20 | 0~20 |
|
공구 매거진수량 |
3 | 3 | 3 | 3 |
|
공구 매거진 유형및 용량 |
행 타입, 3x4 (옵션) | |||
|
마킹 장치(옵션) |
디스크 타이핑, 36자, 문자 크기 Φ10mm |
|||
| CNC 시스템 |
독일, 일본, 중국 INVT |
|||
| 냉각 방식 | 분사 냉각, 내부 냉각 + 외부 냉각 | |||
|
전체크기 (m) |
약 32x5x3.5 | 약 33x5.5x3.5 | 약 33x5.5x3.5 | 약 33x6x3.5 |
| 총 전력 (kW) | 약 55 | 약 55 | 약 60 | 약 60 |
상기 파라미터는 고객의 특정 요구 사항에 따라 조정 및 변경될 수 있습니다.
1. 건축 철강 구조 산업을 위한 중요하고 전문적인 드릴링 솔루션입니다.
2. H빔 및 채널강의 세 면에 동시에 구멍을 뚫을 수 있어 높은 정밀도와 효율성을 제공합니다.
3. 7개의 CNC 축을 장착하여 자동적이고 정밀한 공급 및 위치 지정을 가능하게 합니다.
4. AUTOCAD 및 DSTV 가공물 도면을 인식하고 가공 프로그램으로 변환할 수 있습니다.
제품 특징
1. 유압 디스크 마킹 시스템은 옵션으로 제공됩니다. 디스크는 서보 모터로 위치를 잡으며 최대 36개의 고유 문자를 빠르게 마킹할 수 있습니다.
2. 자동 스크라이빙 및 탭핑 기능은 기존의 수동 스크라이빙 공정을 대체합니다. 스크라이빙 공구를 사용하여 H빔 플랜지 및 웹의 용접 작업을 위한 플레이트 위치를 마킹하여 시간과 노동력을 절감하고 정밀도를 향상시킵니다. H빔 플랜지 및 웹에 탭핑도 가능하여 생산 효율성을 크게 향상시킵니다.
3. 공급 및 가공 중 가공물의 클램핑, 클램프의 종방향 리프팅, 측면 푸시 클램핑, 클램프의 고정 및 해제는 모두 유압 시스템으로 관리됩니다. 이는 공정 전반에 걸쳐 장비의 안정적인 작동을 보장합니다.
4. 제어 시스템은 중앙 컴퓨터와 PLC로 구성되며, 주요 부품은 유명 국제 브랜드에서 공급됩니다. 다양한 프로그램을 쉽게 수정하고 편집할 수 있는 여러 프로그래밍 방법을 지원합니다. AutoCAD 또는 TEKLA Structures 시스템에서 생성된 DXF 및 DSTV 파일을 포함한 구조 설계 데이터는 원활하게 가져올 수 있습니다.
샘플 시연 세션 동안 CNC 빔 플레이트 금속 드릴링, 마킹 및 절단 기계는 다양한 플랜지 폭과 웹 두께를 가진 표준 H빔 샘플 및 다양한 크기의 채널강 샘플로 작업하여 가공 능력을 효과적으로 보여줍니다. 이러한 시연에서 제시된 샘플은 기계 공구의 정밀한 구멍 위치 지정, 부드러운 탭 나사, 명확한 마킹 패턴 달성 능력을 명확하게 강조하여 실제 적용 환경에서 높은 정확도와 신뢰성을 완전히 입증합니다.
고속 CNC H빔 드릴링, 마킹 및 절단 기계는 주로 철강 구조 제작 작업장 및 교량 건설 프로젝트에 사용됩니다. 철강 구조 작업장에서는 프레임워크 및 지지 시스템에 사용되는 H빔에 대한 정밀 가공을 수행하여 철강 구조물의 안정적인 조립을 위한 견고한 기반을 제공합니다. 교량 건설의 경우, H빔에 대한 고정밀 드릴링을 수행하여 교량의 구조적 무결성을 향상시킬 뿐만 아니라 장기적인 하중을 견딜 수 있는 능력을 보장합니다. 높은 작동 효율성을 갖춘 이 기계는 이러한 중요한 인프라 부문에 신뢰할 수 있는 지원을 제공하여 관련 프로젝트의 원활한 진행을 보장합니다.
