잘리면서, 정처없이 돌아다니, 각도, 보, 플레이트와 플랜지의 성형 기계를 펀칭하는 CNC 드릴링을 위한 중국 최고의 품질 제품!
새로운 것을 하고 좋은 것을 하세요 !
|
제품 상세 정보:
결제 및 배송 조건:
|
| 가로x세로: | 1200x1200mm | 갠트리 높이: | 750mm |
|---|---|---|---|
| 스핀들 테이퍼: | BT50 | 최대 드릴링 직경: | Φ60mm |
| T 슬롯 폭: | 18mm | 태핑 직경: | M3-M28 |
| 스핀들 속도: | 30~3000r/분 | 서보 스핀들 모터 동력: | 22KW |
| 강조하다: | Z축 이동 보일러 굴착 기계,0~8 M/Min 보일러 드릴링 머신,Cnc gantry 플랜지 보일러 드릴링 머신 |
||

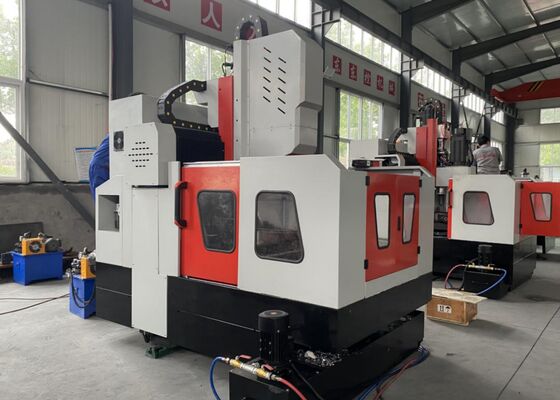

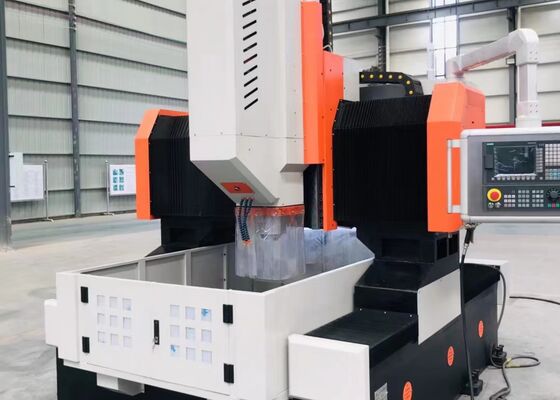

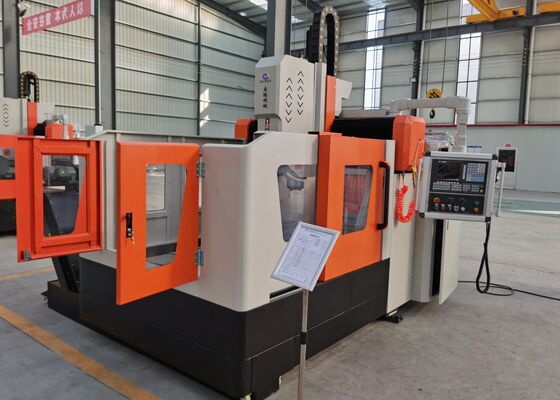

모델 PHD1212 CNC 갠트리 플랜지 보일러 드릴링 머신 0~8 M/Min Z축 이동 속도
제품 소개
CNC 갠트리형 드릴링 및 밀링 머신은 판재 및 구조 부품에 대한 드릴링, 황삭, 탭핑 및 밀링 작업을 수행하도록 특별히 설계되었습니다. 플랜지, 디스크, 링 및 평판과 같은 품목을 처리할 수 있으며, 두께 매개변수는 기계의 정의된 유효 처리 범위를 엄격하게 준수합니다. 이 기계는 단일 재료 및 복합 재료 부품에 대한 관통 구멍 및 블라인드 구멍 가공을 모두 지원합니다. 전체 가공 주기 동안 디지털 제어와 완벽하게 통합되어 작동 용이성과 탁월한 효율성을 보장합니다. 이 기계는 자동화 생산에 이상적이며 다품종 및 대규모 제조 응용 분야의 요구 사항을 충족하는 고정밀 결과를 제공합니다.
사양:
| 가공물 크기 | LxW | 1200x1200 mm |
| 갠트리 높이 | 750 mm | |
| 워크벤치 | T슬롯 폭 | 18mm |
| 드릴링 파워 헤드 | 수량. | 1 |
| 스핀들 테이퍼 | BT50 | |
|
최대 드릴링 직경 (일반 탄소강) |
Φ60 mm | |
| 탭핑 직경 | M3-M28 | |
| 스핀들 속도 | 30~3000 r/min | |
| 서보 스핀들 모터 출력 | 22kW | |
| 스핀들 하단에서 워크테이블까지의 거리 | 200-750mm | |
|
파워 헤드 측면 이동 (X축) |
최대 수평 스트로크 | 1200 mm |
| 측면 이동 속도 | 0~8 r/min | |
| 측면 이동용 서보 모터 출력 | 2.4kW | |
| 갠트리 종방향 이동 (Y축) | 최대 이송 스트로크 | 1200 mm |
| 이송 이동 속도 | 0~8 m/min | |
| 이송 서보 모터 출력 | 2.4kW | |
| 수직 램 이송 동작 (Z축) | 최대 스트로크 | 550 mm |
| 이동 속도 | 0~8 m/min | |
| 서보 모터 출력 | 2.8kW (브레이크) | |
| 3축 위치 결정 정밀도 | X/Y/Z/A/B/C | ±0.015/1000mm |
| 3축 반복 위치 결정 정밀도 | X/Y/Z/A/B/C | ±0.01/1000mm |
| 전체 크기 | LxWxH | 4000x3800x2800 mm |
제품 특징
1. 구동 시스템
대만산 고정밀 가이드 레일 및 슬라이더는 부드러운 성능을 보장하고 장비의 하중 지지 용량을 크게 향상시키도록 특별히 설계되었습니다. X축 및 Z축에는 각각 2개와 4개의 롤링 선형 가이드가 장착되어 측면 및 종방향 이동 모두에 대한 안내 및 하중 지지 요소 역할을 합니다. 이 구성은 고속 드릴링 작업에 대한 기술적 요구 사항을 완전히 충족합니다. 동력 전달 측면에서 X축 및 Z축 모두 AC 서보 모터로 구동되며, 이는 정밀 볼 스크류를 구동하여 회전 운동을 정밀한 선형 변위로 변환합니다.
Y축에는 2개의 견고한 롤링 선형 가이드가 장착되어 있으며, 각 가이드에는 2개의 사각 레일 슬라이더가 장착되어 Y축 슬라이딩 메커니즘을 형성합니다. 이 구성은 갠트리 프레임의 엄격한 강성 및 강도 요구 사항을 충족할 뿐만 아니라 낮은 마찰 계수, 고속 이동, 우수한 진동 감쇠 및 연장된 작동 수명을 포함한 여러 기술적 이점을 제공합니다. 동력 전달을 위해 Y축은 동기 서보 모터 구동 기술을 사용하여 볼 스크류를 동시에 구동하여 Y축 워크벤치의 정밀한 왕복 운동을 가능하게 하여 정확한 CNC 가공 작업을 보장합니다.
2. 자동 윤활 시스템 및 보호 메커니즘:
이 기계에는 대만산 체적 부분 압력 자동 윤활 시스템이 장착되어 있어 가이드 레일, 리드 스크류 및 랙과 같은 이동 부품에 각도 없이 철저한 윤활을 제공하여 기계의 서비스 수명을 크게 연장합니다. X축 및 Y축은 방진 커버로 보호되며, 워크벤치 주변에는 방수 스플래시 가드가 설치되어 작동 중 향상된 보호 기능을 제공합니다.
3. 중앙 냉각수 공급 시스템:
이 기계는 표준 중앙 냉각수 공급 시스템을 갖추고 있습니다. 내부 냉각수 순환은 가공 중 공구에 철 조각이 달라붙는 것을 효과적으로 방지하여 공구 마모를 줄이고 공구 수명을 연장하며 가공물의 표면 마감을 개선합니다. 공구 끝의 고압 냉각수 배출구는 오염 물질로 인한 막힘을 방지하고 가공물 품질 및 전반적인 작동 효율성을 향상시켜 가공물 표면과 고속 회전 조인트 모두에 대한 안정적인 보호를 보장합니다.
판재 및 시트 금속의 드릴링 및 마킹 작업을 위해 설계된 이 고급 CNC 갠트리형 산업 장비는 판재 부품 및 구조 부품의 정확한 가공을 위해 정밀하게 설계되었습니다. 플랜지, 디스크, 링 및 평판과 같은 가공물을 처리하기 위해 특별히 맞춤 제작되었으며, 이러한 가공물의 두께가 기계의 사전 정의된 유효 가공 매개변수를 엄격하게 준수하도록 중요한 사양으로 제작되었습니다.
철골 구조 제조 시설에서 이 장비는 구조용 강판 및 연결 부품에 정밀한 드릴링 및 밀링 작업을 수행하여 철골 구조물의 안정적인 조립을 위한 견고한 기반을 구축합니다. 풍력 에너지 분야에서는 풍력 터빈 타워 및 플랜지에 대한 고정밀 가공 솔루션을 제공합니다. 이는 이러한 부품이 극한의 환경 조건(예: 강풍, 온도 변화)을 견딜 수 있도록 보장하는 중요한 작업입니다. 교량 건설 프로젝트의 경우 이 장비는 교량 거더 및 지지 브래킷을 처리하여 교량의 긴 서비스 수명 동안 동적 하중을 견딜 수 있도록 설계된 강력하고 내구성 있는 연결을 형성할 수 있도록 합니다.
