제품 상세 정보:
결제 및 배송 조건:
|
| 상태: | 새로운 | 맥스. 크기 너비 x 높이: | 1250x600mm |
|---|---|---|---|
| 최소 크기 너비 x 높이: | 200×75mm | 최대 빔 길이: | 12000 밀리미터 |
| 주 스핀들: | 3 | 메인 스핀들 모델: | BT40 |
| 모터 파워: | 3*11kw | 스핀들 속도: | / 분 200~3000 Ｒ |
| 강조하다: | CNC H형강 드릴링 머신,BT40 CNC H 빔 뚫기 기계,철강 구조 산업 빔 뚫기 기계 |
||

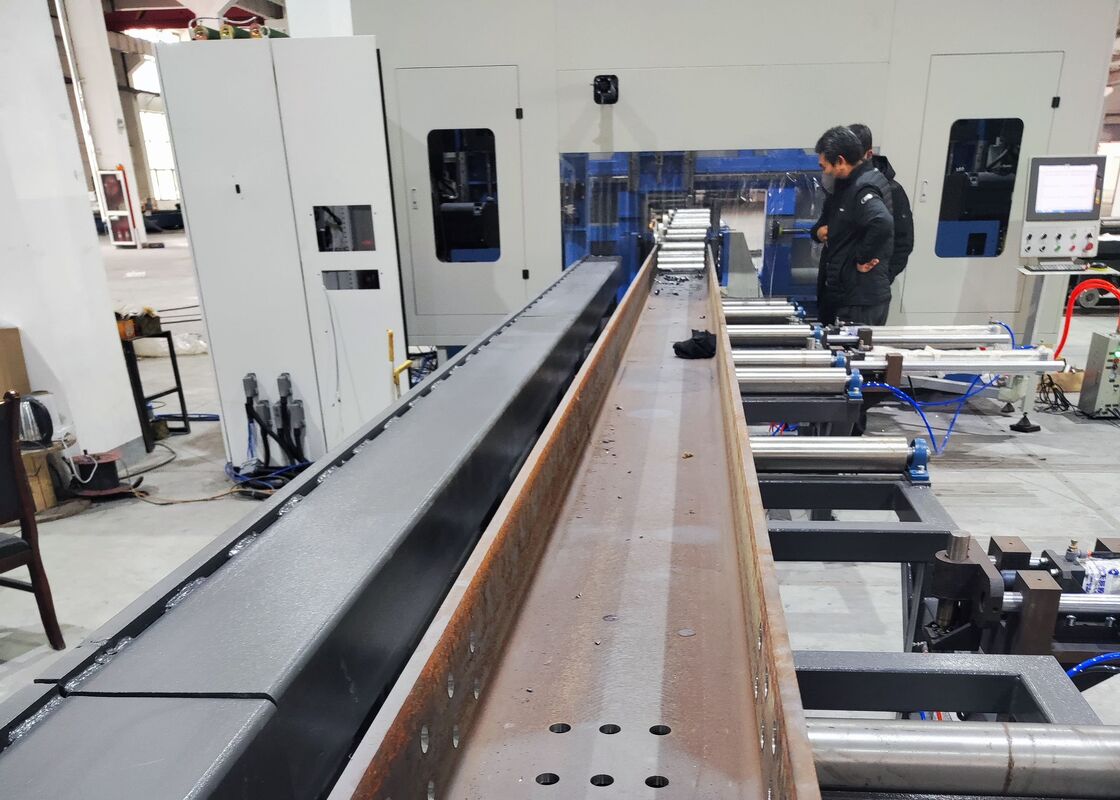

철강 구조 산업 고속 CNC H 빔 뚫기 기계 BT40 주 스핀들
제품 소개:
이 가공 센터는 전문적으로 H 빔에 대한 드릴 작업을 위해 설계되었습니다.그것은 작업 조각의 굴착에서 뛰어난 효율성을 보장합니다.이 장비는 뛰어난 가공 정확성과 직관적인 작동 기능으로 철강 구조 산업에서 필수적인 고성능 솔루션을 나타냅니다.건설 공학과 같은 중요한 분야에 널리 사용됩니다., 다리 인프라, 타워 마스트 제조 및 그리드 구조 프로젝트.
제품 구성 정보:
| H 빔 매개 변수 | 최대 크기 너비 x 높이 | 1250x600mm | |
| 미니 크기 너비 x 높이 | 200×75mm | ||
| 최대 빔 길이 | 12000mm | ||
| 주 스핀들 | 큐티 | 3 | |
| 모델 | BT2 | ||
| 모터 전력 | 3x11kW | ||
| 스핀드 속도 | 200~3000 r/min | ||
| 최대 구멍 지름 | φ40mm | ||
| 모터 전력 | 피드서보모터 전력 | 2x3 kW | |
| 포지셔닝 서보 모터 전력 | 2x3 kW | ||
| 처리 정확성 | 구멍 거리의 오차 | 1미터 내에 두 개의 구멍이 있습니다. | ±0.5 |
| 허용되는 오차 값은 구멍 거리의 1 미터 추가로 ±0.2mm 증가하고 최대값은 ±2mm를 초과하지 않습니다. | |||
| 최종 마진 오차 | ±1.0 mm | ||
| 수압 시스템 | 수압 펌프 압력 | 7 MPa | |
| 오일 펌프 모터 전력 | 7kW | ||
| 전기 시스템 | 제어 방법 | PLC | |
| CNC 축 수 | 7 | ||
| 전체 크기 (L x W x H) | 32000x6200x4000 | ||
제품 특성
1이 3D H 빔 굴착 및 절단 기계는 주요 기계 프레임, CNC 공급 시스템, 재료 컨베이어, 전기 시스템, 수압 시스템, 냉각 시스템, 윤활 시스템,쓰레기통고정된 침대 구조와 이동 가능한 작업 조각 구성을 갖춘 이 기계는 대규모 H 빔의 가공을 위해 전문적으로 설계되었습니다.그것은 지속적인 생산 작업 흐름을 지원하고 높은 자동화 수준으로 널리 알려져 있습니다.
2굴착 기계 구조는 침대, CNC 슬라이딩 테이블 집합체, 지원 장치, 상부 압축 장치, 측면 압축 장치 및 감지 시스템으로 구성됩니다.CNC 슬라이딩 테이블 구성 요소는 고정된 측면을 포함, 이동성 측면, 그리고 상부 단위 CNC 슬라이딩 테이블. 특히 H 빔 파도 응용 프로그램에 설계, 슬라이딩 테이블 집합은 슬라이딩 플레이트, 슬라이딩 테이블 기반,스핀드 헤드 스톡, 고속 기계 스핀드, 도구 실린더, 변주 주파수 모터, 서보 모터, 선형 가이드 및 리드 나사.

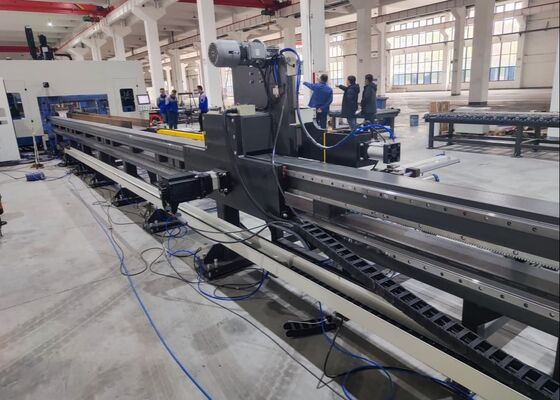

3. CNC 공급 시스템은 브래킷, 기어, 래크, 서보 모터, 감소기 및 조작기로 구성됩니다. 서보 모터는 X 축을 따라 H 빔의 움직임을 가능하게하는 조작기를 구동합니다.,따라서 작업 조각의 정확한 공급과 정확한 위치가 보장됩니다.
4재료 컨베이어 시스템은 공급 컨베이어와 공급 컨베이어 모두 포함됩니다. 공급 컨베이어에는 컨베이어 브래킷, 지원 롤러 및 측면 밀어 장치가 있습니다.모두 프로파일로 된 철분 비판을 운송하기 위해 특별히 설계된 것, Y축 위치 조율을 촉진 하 고, 재료 공급 과정을 완료 하기 위해 CNC 공급 시스템과 함께 작업.소재로 된 채널 브래킷과 지원 롤러, 완성 된 작업 조각을 운송하는 데 전념합니다.
5냉각 시스템은 내부 및 외부 냉각 방법 모두를 통합, 석유 안개를 채용하여 구덩이를 냉각합니다. 이 솔루션은 냉각 용액 소비를 줄이는 것,비용 효율성 향상, 환경적 지속가능성을 지원하고, 드릴 비트 마모를 줄입니다.
6수압 시스템은 상부 압축 장치, 측면 압축 장치, 도구 실린더 및 기타 관련 구성 요소에 전력을 공급합니다.
7기압 시스템은 조작기, 시험 실린더 및 기타 유사한 장비에 전력을 공급하도록 설계되었습니다.
8윤활 시스템은 중앙 집중식 윤활법과 수동 윤활법의 조합을 사용한다.중앙 윤활은 주로 주요 선형 가이드 및 리드 나사기의 계획 및 정확한 윤활에 사용됩니다..
9기계 도구의 제어 시스템은 호스트 컴퓨터, PLC 및 기타 관련 구성 요소로 구성됩니다. 프로그래밍 방법:처리 프로그램은 USB 인터페이스 또는 키보드를 통해 CAD 도면 또는 처리 매개 변수를 입력하여 생성됩니다.이 프로그램들은 부품 번호에 기초하여 언제든 저장, 검색, 표시 및 전송될 수 있습니다. 기계 도구는 개별 처리 매개 변수의 수동 조정 및 제어,또한 전체 처리 주기에 완전히 자동화된 통제를 가능하게 합니다..
샘플 시범 세션 동안, CNC 빔 및 엽 금속 뚫기, 표시, and shearing machine effectively showcases its processing capabilities when working with standard H-beam samples—featuring varying flange widths and web thicknesses—as well as channel steel samples of different sizes이 시연에서 제시된 표본은 정확한 구멍 배치, 부드러운 탭 스레드 및 잘 정의된 표시 패턴을 달성하는 장비의 능력을 분명히 강조합니다.따라서 실제 응용 시나리오에서 높은 정확성과 신뢰성을 철저히 입증합니다..
고속 CNC H- 빔 굴착, 표시 및 절단 기계는 주로 철강 구조 제조 공장 및 다리 건설 프로젝트에 사용됩니다.프레임 및 지원 구조에 사용되는 H 빔에 대한 정밀 가공을 제공합니다., 강철 프레임의 안정적인 조립을위한 강력한 기초를 보장합니다. 다리 건설에서 기계는 H 빔에 높은 정밀도 구멍을 냅니다.다리의 구조적 무결성을 강화하고 장기적인 부하를 효과적으로 견딜 수 있도록 하는 것이 기계는 예외적인 운영 효율을 통해 이러한 중요한 인프라 분야에 대한 신뢰할 수있는 지원을 제공하며 관련 프로젝트의 원활하고 신속한 진행을 촉진합니다.
