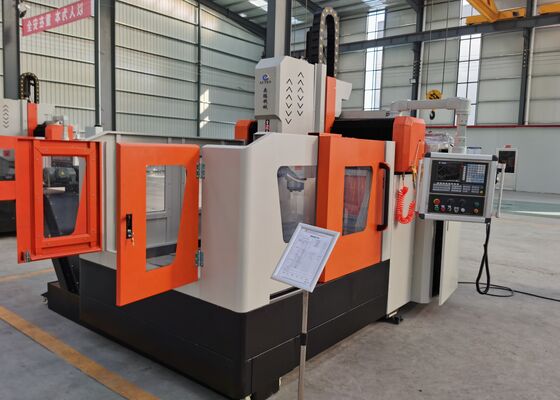

풍력 발전용 CNC 플랜지 플레이트 펀칭 밀링 머신 라인 모델 PHD1212

풍력 발전 사용 Cnc 플랜지 플레이트 펀칭 프레싱 기계 라인 모델 PHD1212

제품 소개

CNC gantry 유형의 드릴링 및 프레싱 기계는 판 작업 조각 및 구조 요소에 대한 드릴링, 캄퍼링, 탭 및 프레싱 작업을 수행하도록 특별히 설계되었습니다.그것은 플랜지와 같은 구성 요소를 처리 할 수 있습니다., 디스크, 고리 및 평면 판, 두께 매개 변수는 기계의 설정 된 효과적인 처리 범위에 엄격히 일치합니다.기계는 단일 및 복합 재료 구조물 두 가지의 통로 구멍과 맹종 구멍의 가공을 지원전체 가공 과정에 디지털 제어와 완전히 통합, 그것은 작업의 편의성과 예외적인 효율성을 보장합니다. 이 기계는 자동 생산에 이상적으로 적합합니다.다종류 및 대규모 제조 애플리케이션의 요구 사항을 충족시키기 위해 높은 정밀도를 제공하는 결과.

사양:

제품 특성

1전송 시스템

타이완에서 공급되는 고정도 선형 가이드와 슬라이더는 장비의 부하 운반 능력을 크게 향상시키는 동시에 원활한 성능을 제공하기 위해 세심하게 설계되었습니다.X축은 두 개의 롤링 선형 가이드에 의해 지원, 그리고 Z축은 4개로 지지되며, 둘 다 편향 및 길쭉한 움직임에 대한 안내 및 부하를 운반하는 구성 요소로 사용됩니다.이 구성은 고속 굴착 작업에 대한 기술적 요구 사항을 완전히 충족합니다.전력 전송을 위해, X축과 Z축은 모두 정밀한 선형 이동으로 회전 움직임을 변환하기 위해 정밀 공 나사를 작동하는 AC 서보 모터에 의해 구동됩니다.

Y축은 두 개의 견고한 롤링 선형 가이드로 장착되어 있으며, 각각은 Y축의 슬라이딩 메커니즘을 형성하는 두 개의 사각형 레일 슬라이더와 결합되어 있습니다.이 설계는 엄격한 딱딱성과 견고성 요구 사항을 충족뿐만 아니라 또한 여러 기술적 이점을 제공합니다, 낮은 마찰 계수, 고속 작동, 우수한 진동 완화, 그리고 연장 된 서비스 수명.Y축은 동기 세로 모터 드라이브 기술을 사용합니다., 이것은 공 나사를 일치하게 움직이며, 정확한 CNC 가공 성능을 보장하기 위해 Y 축 작업 테이블의 정확한 교차 움직임을 촉진합니다.

2자동 윤활 시스템 및 보호 메커니즘
이 기계는 타이완에서 제조 된 부피적 부분 압력 자동 윤활 시스템을 갖추고 있으며, 가이드 레일과 같은 움직이는 부품에 대한 포괄적이고 각도 없는 윤활을 보장합니다.납 나사, 및 래크, 기계의 작동 수명을 크게 연장합니다. X축과 Y축은 먼지 저항 커버로 보호됩니다.방수 스프래시 보호 장치 작업 테이블 주위에 설치되는 동안, 작동 중 강화 된 보호를 제공합니다.

3중앙 냉각물 공급 시스템:
이 기계는 표준 중앙 냉각수 공급 시스템으로 장착되어 있습니다. 내부 냉각수 순환은 가공 중에 도구에 철 칩이 축적되는 것을 효과적으로 방지합니다.따라서 도구의 마모를 줄입니다., 도구의 수명을 연장하고 작업 조각의 표면 완화를 향상시킵니다.도구 끝에서 고압 냉각 액체의 출구 작업 조각 표면과 고속 회전 관절 모두를 위해 신뢰할 수 있는 보호를 보장, 오염물질의 막힘을 방지하고 작업 조각 품질과 전반적인 운영 효율성을 향상시킵니다.

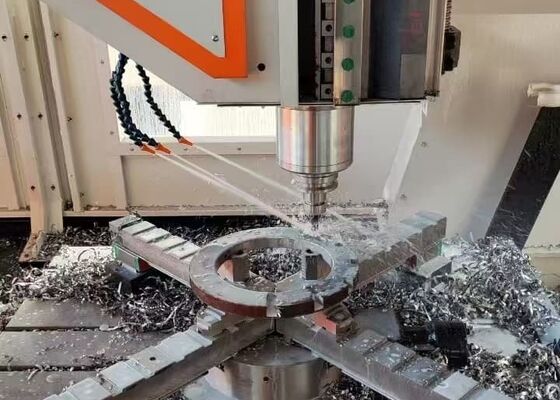

이 정교한 CNC 기판형 산업 장비는 판과 금속판에 대한 드릴링과 표시 작업을 위해 설계되었습니다.판형 부품 및 구조 요소의 정밀 가공을 위해 정밀하게 설계되었습니다.특히 플랜지, 디스크, 고리 및 평면 판과 같은 작업 부품을 처리하는 데 최적화되어 있으며 엄격한 표준에 따라 제작되었습니다.이 작업 조각의 두께가 기계의 사전 정의 된 효과적인 가공 매개 변수와 완전히 일치하는지 확인합니다..

철강 구조물 제조 시설에서 이 장비는 구조판과 연결 부품에 대한 정밀 뚫기와 프레싱 작업을 수행합니다강철 프레임의 안정적인 조립을 위한 신뢰할 수 있는 기초를 제공풍력 에너지 산업에서이 제품은 풍력 터빈 타워와 플랜지에 대한 고정도 가공 솔루션을 제공합니다.예를 들어, 강한 바람, 온도 변동) 다리 건설 프로젝트를 위해 장비는 다리 빔과 지원 브래킷을 처리하여 견고한,다리의 연장된 수명 기간 동안 동적 부하를 견딜 수 있도록 설계된 내구성 있는 연결.
