모델 BHD700 Cnc I 빔 뚫기 절단 기계 라인 Φ5?? φ30mm 주 스핀드 구멍 직경

모델 BHD700 Cnc I 빔 굴착 절단 기계 라인 φ5?? φ30mm 주 스핀드 구멍 직경

응용 산업:

이 기계 도구는 특히 H 모양의 강철에 대한 드릴 작업을 위해 설계되었습니다. 그것은 작업 조각을 뚫기 위해 세 개의 고속, 정밀 드릴 스핀드를 갖추고 있습니다.탁월한 가공 정확성을 제공하고 사용자 친화적인 조작을 촉진합니다.철강 구조 산업에서 중요한 고효율 자산으로서 건설 프로젝트, 다리 엔지니어링, 전송 타워, 격자 프레임,그리고 다른 관련 부문.

사양:

CNC 드릴링 기계 라인의 부품

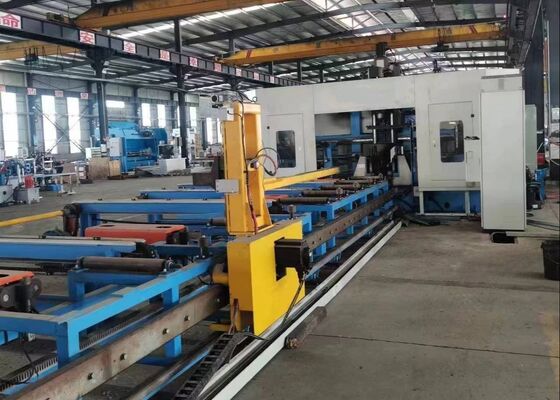

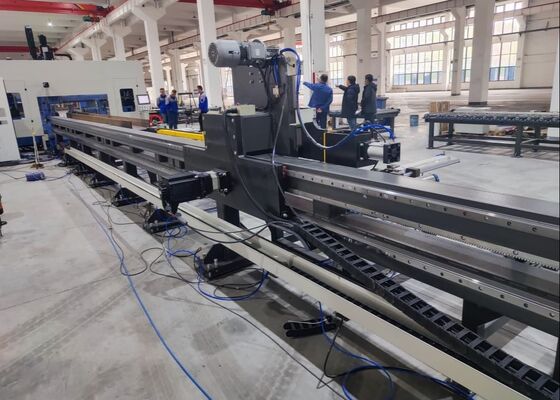

CNC 드릴링 기계 라인은 주로 주요 기계 프레임, CNC 공급 메커니즘, 출력 컨베이어, 냉각 장치, 수압 시스템,기압 시스템이 생산 라인은 이동 가능한 작업 조각 지지 구조와 함께 고정 된 침대 구성을 채택합니다.이 장치에 의해 제공되는 3D 드릴링 기능은 완전히 자동화 된 생산 작업 흐름을 가능하게합니다.효율적이고 일관된 제조 성능을 보장합니다.

1메인 머신 바디

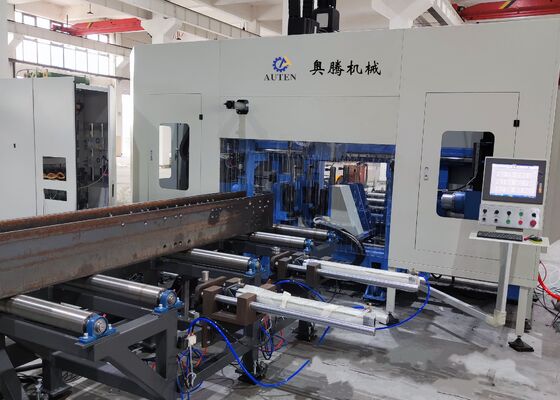

주 기계체는 주로 기저, 침대, 이동식 슬라이딩 테이블, 헤드 스톡, 상부 클램핑 장치, 측면 클램핑 장치 및 줄형 도구 매거진으로 구성됩니다.침대는 뛰어난 딱딱함과 안정성으로 특징입니다., 고속 가공 과정에서 발생하는 힘과 진동에 견딜 수 있습니다.이 구조적 견고성은 기계가 작동의 모든 단계에서 일관된 가공 정밀도를 유지하는 것을 보장합니다.

2냉각 시스템

굴착기는 압축 공기와 냉각 수를 결합하여 실현되는 에어로졸 냉각 기술을 통해 냉각됩니다. 이 방법은 냉각 용액 소비를 줄이는 것과 같은 장점을 제공합니다.비용 효율성 향상, 환경 친화적 인, 그리고 최소화 된 드릴 비트 마모. 유연 한 노즐이 스프레이 위치의 편리한 조정을 허용 하는 헤드 스톡에 장착 됩니다.따라서 작업 기간 동안 굴착기의 지속적인 냉각을 보장합니다..

3윤활 시스템

이 시스템은 중앙 및 수동 윤활을 통합 한 하이브리드 배열을 사용 합니다. 중앙 윤활 단위는 일관성 있는,정해진 선형 유도 및 납 나선에 대한 측정 윤활, 나머지 모든 윤활점은 수동으로 유지 관리됩니다.

이 기계 도구는 H 빔, 채널 스틸 및 다른 다양한 철제 작업 조각에 대한 드릴링, 탭 및 표시 작업을 위해 특별히 설계되었습니다.그것은 전체 가공 주기에 걸쳐 높은 정확성과 운영 효율성을 유지하면서 다양한 사양의 철강 구성 요소를 수용합니다.시범 세션 중에기계는 표준 H 빔 샘플 (다양한 플랜지 너비와 웹 두께와 함께) 과 다양한 차원의 채널 스틸 샘플을 사용하여 효율적으로 성능을 보여줍니다.이 시범 조각들은 정확한 구멍 위치, 부드러운 탭 스레드,그리고 실제 응용에서 뛰어난 정확성과 신뢰성을 완벽하게 입증하는 뚜렷한 표시 패턴.

고속 CNC H 빔 뚫기 기계는 주로 철강 구조 제조 시설 및 다리 건설 프로젝트에 사용됩니다. 철강 구조 작업실 내에서,프레임 및 지원 구조에 사용되는 H 빔에 정밀 가공을 수행합니다., 철강 구조물의 정확하고 안정적인 조립을위한 신뢰할 수있는 기초를 제공합니다. 다리 건설 응용 프로그램에서 H 빔에 높은 정밀도 절개를 수행합니다.다리의 구조적 견고성을 높이고 장기적인 부하를 견딜 수 있는 능력을 보장합니다.그 비범한 운영 효율성은 이러한 중요한 인프라 부문에 대한 신뢰할 수있는 기술 지원을 제공하며 프로젝트의 원활하고 신속한 실행을 촉진합니다.
