제품 상세 정보:
결제 및 배송 조건:
|
| 가로x세로: | 2000x2000mm | 갠트리 높이: | 600mm |
|---|---|---|---|
| 스핀들 테이퍼: | BT50-150 | 최대 드릴링 직경: | φ50 mm |
| Max. Thickness: | ≤160 mm | 태핑 직경: | M3-M28 |
| T 슬롯 폭: | 28mm | 서보 스핀들 모터 동력: | 22kW |

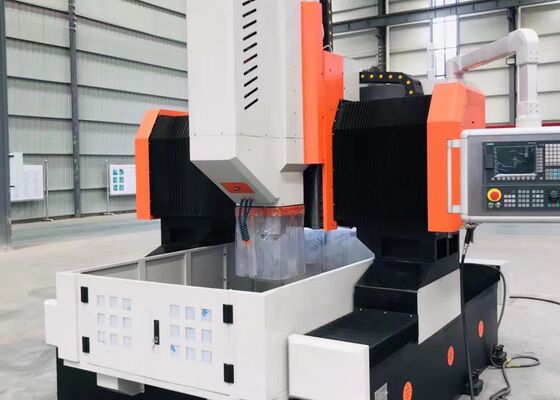

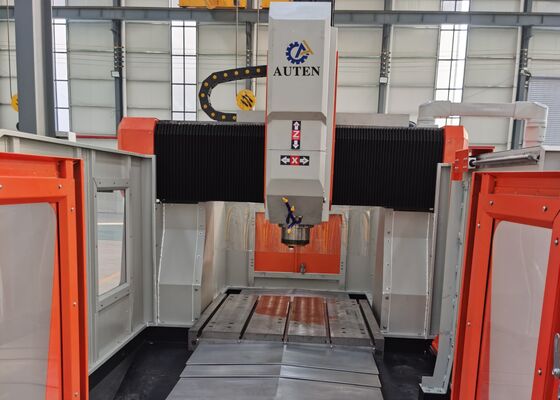

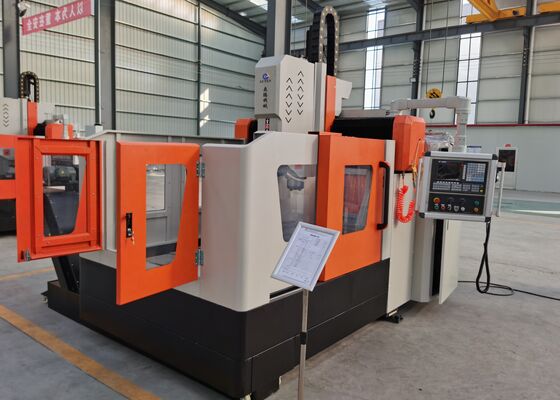

풍력 발전 사용 Cnc 플랜지 작은 크기의 드릴링 기계 BT50 스핀드 테이퍼
적용:
강철판을 위한 CNC 턴트리형 굴착 및 프레싱 기계는 주로 튜브 잎, 플랜지, 베어링, 열 교환기,석유화학 등 산업의 다른 부품, 원자력, 풍력, 보일러 및 철강 구조. 그것은 내부 냉각과 고속 회전 굴착 또는 외부 냉각과 고속 회전 굴착을 사용하여 고속 굴착을 지원합니다.기계는 다양한 기능을 제공합니다., 부어, 캄퍼링, 탭, 프레싱, 도어 포함. 추가로 그것은 선택적으로 부어, 탭, 부어,밀링 작업.
사양:
| 모델 | PHD2020 | |
| 작업 조각 크기 | LxW (mm) | 2000x2000 |
| 작업판의 T 슬롯 너비 (mm) | 28 | |
| 굴착 전력 헤드 | 큐티 | 1 |
| 스핀드 톱니 | BT2국제산업 | |
| 최대 굴착 지름 (mm) | Φ80 | |
| 최대 두께 (mm) | ≤ 250 | |
| 터킹 지름 | M3-M30 | |
| 스핀드 속도 (r/min) | 30~3000 | |
| 세르보 스핀드 모터 전력 (kW) | 22/30 | |
| 동력 헤드 (X축) 의 옆 이동 | 최대 수평 도중 (mm) | 2000 |
| 옆 이동 속도 (r/min) | 0~8 | |
| 부근 이동에 대한 세르보 모터 전력 (kW) | 2.4 | |
| 랜트리 길쭉한 움직임 (Y축) | 최대 공급 도동 (mm) | 2000 |
| 피드 이동 속도 (m/min) | 0~8 | |
| 피드서보모터 전력 (kW) | 2.4 | |
| 수직 램 공급 운동 (Z 축) | 최대 도동 (mm) | 800 |
| 이동 속도 (m/min) | 0~8 | |
| 세르보 모터 전력 (kW) | 2.4 | |
| 3축 위치 정밀도 | X/Y/Z/A/B/C (mm) | ±0.015/1000 |
| 3축 반복 위치 정밀성 | X/Y/Z/A/B/C (mm) | ±0.01/1000 |
| 전기 시스템 | CNC 시스템 | FAGOR/KND/GSK |
| 도구 교환기 | 디스크 타입 (선택) | 24개의 도구 위치 |
| 전체 크기 | LxWxH (m) | 5.3x3.8x27 |
제품 특징
1판 및 플랜지 굴착, 밀링 및 표시 기계는 기저, 길쭉한 슬라이드, gantry, 가로 슬라이드, 수직 공급 장치,뚫기 및 프레싱 스핀들, 작업 테이블, 냉각 시스템, 자동 칩 제거 시스템, 자동 윤활 시스템, 공기 시스템, 전기 시스템 및 기타 중요한 요소.
2. CNC 강철 판 절단 기계의 세르보 구동 슬라이딩 파워 헤드는 절개, 재림, 탭, 캄퍼링 및 굴레 밀링 작업을 수행 할 수 있습니다.다른 부대와 협조하거나 독립적으로 작동 할 수 있습니다.부착 스핀드는 BT50 톱니를 장착 한 대만 제조 고 정밀 스핀드 (내 냉각) 를 장착하고 있으며 나비 스프링 자동 부착 메커니즘을 탑재하고 있습니다.이 설계는 연결 막대와 수압 실린더 도구 풀 시스템으로 편리한 도구 교체 가능하게, 굴착기와 굴착 절단기를 빠르게 전환 할 수 있습니다.
3. 굴착 및 표시 기계는 고 정밀 선형 가이드로 구성되어 있으며 부드럽고 정확한 움직임을 보장합니다. AC 서보 모터는 동기 벨트와 정밀 공 나사 조립을 구동합니다.,탁월한 위치 정밀도를 제공합니다.
4금속 판 gantry 기계의 프레임과 gantry는 주름 또는 용접 고품질 철강판에서 구성됩니다. 이 구성 요소는 가공 전에 고온 고열에 의해 가열됩니다.후반 완화 후 내부 스트레스를 완화하기 위해 2차 반열화 과정을 거칩니다.그 다음 정밀 기계 가공을 통해 균일한 정확성과 구조적 안정성을 보장합니다.
CNC 랜트리 판 절단 기계는 고성능 산업 솔루션으로 판 모양의 구성 요소와 구조 요소의 정밀 처리를 위해 세심하게 설계되었습니다.그것은 특히 플랜지와 같은 작업 조각을 수용하도록 설계되었습니다., 디스크, 고리 및 평면판, 재료의 두께가 기계의 정해진 실제 가공 용량 내에 있는 조건.
철강 구조 제조 작업실에서 이 판 뚫기 기계는 구조판과 연결 요소에 대한 정밀한 뚫기 및 프레싱 작업을 수행합니다.강철 프레임의 안정적인 조립을 위한 신뢰할 수 있는 기초를 제공풍력 에너지 산업에서는그것은 풍력 터빈 타워와 플랜지에 대한 고정도의 가공을 제공합니다. 이러한 구성 요소가 까다로운 환경 조건에 견딜 수 있도록 보장하는 필수 프로세스, 강한 바람과 온도 변동과 같은 경우 다리 건설 프로젝트에서 장비는 다리 빔과 지원을 처리합니다.다리의 사용 기간 동안 동적 부하를 견딜 수 있는 안정적이고 내구적인 연결을 형성할 수 있도록.
