제품 상세 정보:
결제 및 배송 조건:
|
| 가로x세로: | 2000x2000mm | 갠트리 높이: | 600mm |
|---|---|---|---|
| 스핀들 테이퍼: | BT50-150 | 최대 드릴링 직경: | φ50 mm |
| Max. Thickness: | ≤160 mm | 태핑 직경: | M3-M28 |
| T 슬롯 폭: | 28mm | 서보 스핀들 모터 동력: | 22kW |

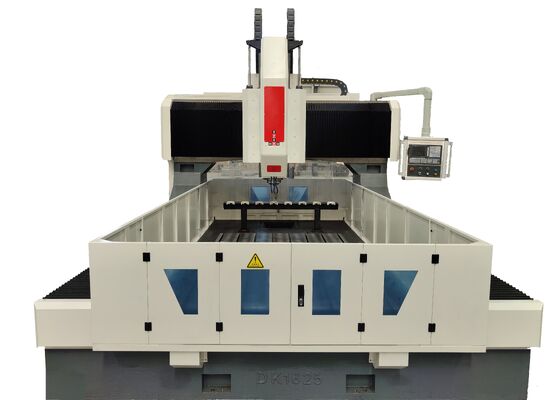

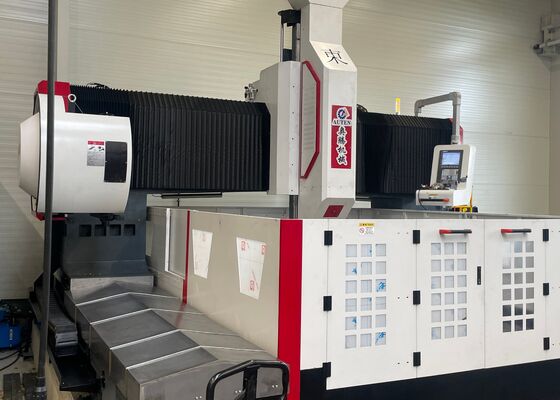

스플릿 타입 CNC 갱트리 타입 뚫기 탭링 프레싱 보어링 머신 모델 PHD2020
적용:
강철판을 위한 CNC 턴트리형 굴착 및 프레싱 기계는 주로 튜브 잎, 플랜지, 베어링, 열 교환기,석유화학 등 산업 전반에 걸쳐 다른 부품, 원자력, 풍력, 보일러 및 철강 구조. 내부 냉각과 함께 탄화물 드릴 비트 또는 외부 냉각과 함께 고속 트위스트 드릴을 사용하여 고속 드릴을 수용합니다.기계는 기능의 포괄적인 범위를 제공합니다부어, 칸프링, 터핑, 프레싱 및 보어링을 포함하여. 추가로, 부어, 터핑 및 프레싱 작업을 수행하기 위해 자동 직각 헤드를 선택적으로 장착 할 수 있습니다.
사양:
| 모델 | PHD2020 | |
| 작업 조각 크기 | LxW (mm) | 2000x2000 |
| 작업판의 T 슬롯 너비 (mm) | 28 | |
| 굴착 전력 헤드 | 큐티 | 1 |
| 스핀드 톱니 | BT2국제산업 | |
| 최대 굴착 지름 (mm) | Φ80 | |
| 최대 두께 (mm) | ≤ 250 | |
| 터킹 지름 | M3-M30 | |
| 스핀드 속도 (r/min) | 30~3000 | |
| 세르보 스핀드 모터 전력 (kW) | 22/30 | |
| 동력 헤드 (X축) 의 옆 이동 | 최대 수평 도중 (mm) | 2000 |
| 옆 이동 속도 (r/min) | 0~8 | |
| 부근 이동에 대한 세르보 모터 전력 (kW) | 2.4 | |
| 랜트리 길쭉한 움직임 (Y축) | 최대 공급 도동 (mm) | 2000 |
| 피드 이동 속도 (m/min) | 0~8 | |
| 피드서보모터 전력 (kW) | 2.4 | |
| 수직 램 공급 운동 (Z 축) | 최대 도동 (mm) | 800 |
| 이동 속도 (m/min) | 0~8 | |
| 세르보 모터 전력 (kW) | 2.4 | |
| 3축 위치 정밀도 | X/Y/Z/A/B/C (mm) | ±0.015/1000 |
| 3축 반복 위치 정밀성 | X/Y/Z/A/B/C (mm) | ±0.01/1000 |
| 전기 시스템 | CNC 시스템 | FAGOR/KND/GSK |
| 도구 교환기 | 디스크 타입 (선택) | 24개의 도구 위치 |
| 전체 크기 | LxWxH (m) | 5.3x3.8x27 |
제품 특징
1판 및 플랜지 굴착, 프레싱 및 표시 기계는 기저, 길쭉한 슬라이드, gantry, 가로 슬라이드, 수직 공급 장치,뚫기 및 프레싱 스핀들, 작업 테이블, 냉각 시스템, 자동 칩 제거 시스템, 자동 윤활 시스템, 공기 시스템, 전기 시스템 및 기타 필수 요소.

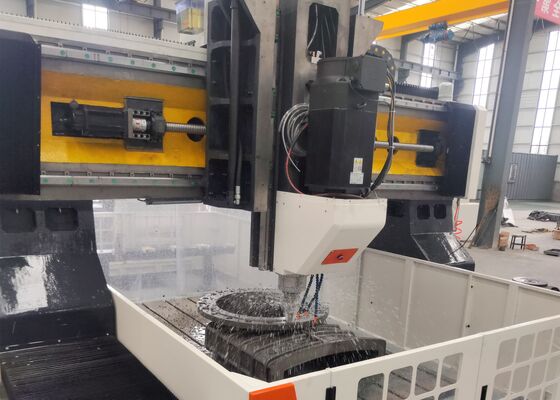

2. CNC 강철 판 절단 기계의 세르보 구동 슬라이딩 파워 헤드는 절개, 재림, 탭, 캄퍼링 및 굴레 밀링 작업을 수행 할 수 있습니다.다른 단위와 연동하거나 독립적으로 작동 할 수 있습니다.부어 스핀드는 BT50 톱니와 함께 타이완에서 제조된 고 정밀 스핀들 (내부 냉각) 을 장착하고 있으며 나비 스프링 자동 부착 메커니즘이 있습니다.이 설계는 연결 막대와 수압 실린더 도구 풀링 시스템을 통해 편리한 도구 변경을 허용, 굴착기와 굴착 절단기를 빠르게 전환 할 수 있습니다.
3. 굴착 및 표시 기계는 고 정밀 선형 가이드로 구성되어 있으며 부드럽고 정확한 움직임을 제공합니다. AC 서보 모터는 동기 벨트와 정밀 공 나사 조립을 구동합니다.특별한 위치 정밀성을 보장합니다..
4금속 판 gantry 기계의 프레임과 gantry는 주름 또는 용접 고품질 철강판에서 제조됩니다. 이 구성 요소는 가공 전에 고온 고열에 의해 가열됩니다.후반 완화 후 내부 스트레스를 완화하기 위해 2차 반열화 과정을 거칩니다.그 다음 정밀 기계가 만들어져 일관된 정확성과 구조적 안정성을 보장합니다.
CNC gantry판 절단 기계는 고성능 산업 시스템이며, 판 모양의 부품과 구조 요소의 정밀한 가공을 위해 신중하게 설계되었습니다.그것은 특히 플랜지와 같은 작업 부품을 처리하도록 설계되었습니다., 디스크, 고리 및 평면판, 재료 두께가 기계의 정해진 실제 가공 용량 내에 있는 조건.
철강 구조 제조 작업장에서 이 판 뚫기 기계는 구조판과 연결 부품에 대한 정밀 뚫기 및 프레싱 작업을 수행합니다.강철 프레임의 안정적인 조립을 위한 신뢰할 수 있는 기초를 제공풍력 에너지 분야에서는풍력 터빈 타워와 플랜지에 대한 고정도 가공을 제공합니다. 이러한 구성 요소가 까다로운 환경 조건에 견딜 수 있도록 보장하는 필수 프로세스입니다., 강한 바람과 온도 변동을 포함합니다. 다리 건설 프로젝트에서 기계는 다리 빔과 지원을 처리합니다.다리의 사용 기간 내내 동적 부하를 견딜 수 있는 안정적이고 내구적인 연결을 만드는 것을 촉진합니다..
