제품 상세 정보:
결제 및 배송 조건:
|
| 공작물 크기: | 1000x1000mm | 작업대의 T 슬롯 너비 (mm): | 28 |
|---|---|---|---|
| 스핀들 테이퍼: | BT40 | 최대. 드릴링 직경 (mm): | Φ50 |
| 최대 두께(mm): | ≤180 | 태핑 직경: | M3-M20 |
| 방추 속도 (R/Min): | 30~3000 | 서보 스핀들 모터 파워 (KW): | 11 |

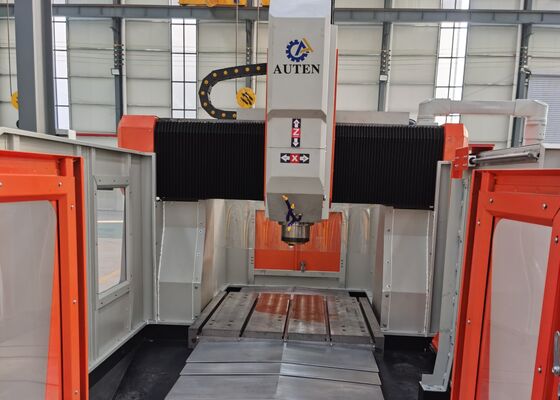

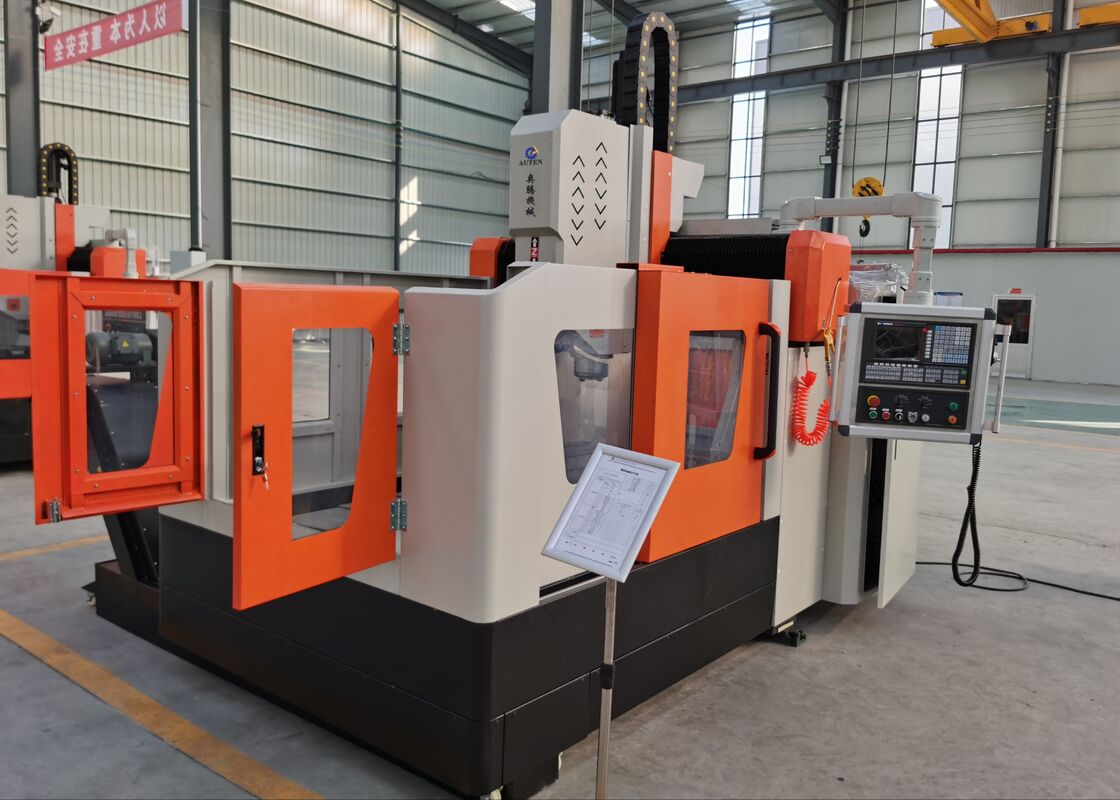

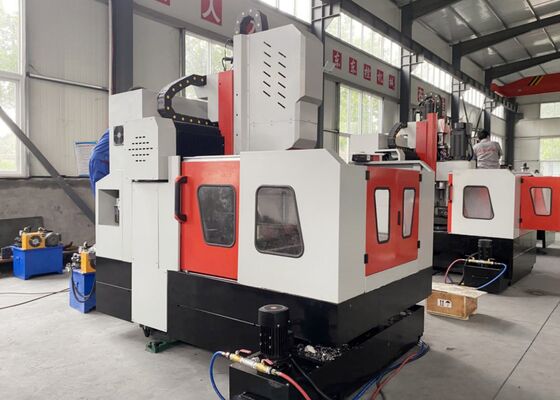

모델 PHD1010 고정 작업대 CNC 드릴링 밀링 태핑 머신 ≤180mm 드릴 두께
제품 소개:
이 기계는 주로 튜브 시트 플레이트 및 플랜지를 드릴링하기 위해 설계되었으며 최대 80mm의 구멍 직경을 수용합니다. 핵심 기능에는 드릴링, 리밍, 보링, 태핑, 모따기 및 밀링이 포함됩니다. 초경 및 표준 드릴 비트와 모두 호환됩니다. CNC 제어 시스템은 직관적이어서 작동이 쉽습니다. 이 기계는 지속적으로 뛰어난 정확성과 성능을 제공합니다.
제품 구성:
| 모델 | PHD1010 | |
| 공작물 크기 | 폭×폭(mm) | 1000x1000 |
| 작업대의 T 슬롯 너비 (mm) | 28 | |
| 드릴링 파워 헤드 | 수량 | 1 |
| 스핀들 테이퍼 | BT40 | |
| 최대. 드릴링 직경 (mm) | Φ50 | |
| 최대. 두께(mm) | ≤180 | |
| 태핑 직경 | M3-M20 | |
| 스핀들 속도(r/min) | 30~3000 | |
| 서보 스핀들 모터 출력(kW) | 11 | |
| 파워 헤드의 측면 이동(X축) | 최대. 수평 스트로크(mm) | 1000 |
| 측면 이동 속도(r/min) | 0~8 | |
| 측면 이동을 위한 서보 모터 전력(kW) | 2.4 | |
| 갠트리 종방향 이동(Y축) | 최대. 이송 스트로크(mm) | 1000 |
| 이송속도(m/min) | 0~8 | |
| 서보 모터 전력 공급(kW) | 2.4 | |
| 수직 램 이송 동작(Z축) | 최대. 스트로크(mm) | 400 |
| 이동속도(m/min) | 0~8 | |
| 서보 모터 전력(kW) | 2.4 | |
| 3축 포지셔닝 정확도 | X/Y/Z/A/B/C(mm) | ±0.02/1000 |
| 3축 반복 위치 정확도 | X/Y/Z/A/B/C(mm) | ±0.01/1000 |
| 전기 시스템 | CNC 시스템 | FAGOR/KND/GSK |
| 공구교환장치 | 디스크 유형(선택 사항) | 24개 도구 위치 |
| 전체 사이즈 | 가로x세로x높이(m) | 3.2x2.2x2.2 |
제품특징
1. 기계 프레임과 대들보는 용접 강철 구조물로 제작되며 높은 정밀도를 보장하기 위해 포괄적인 시효 열처리를 거칩니다. 작업대, 횡슬라이딩 테이블, 램 등을 주철 소재로 제작하여 내구성과 구조적 안정성을 높였습니다.
2. X축 양쪽의 듀얼 서보 드라이브 시스템은 Y축과 X축 사이의 우수한 직각도를 유지하면서 갠트리의 정밀하고 동기화된 움직임을 보장합니다.
3. 작업대는 주철로 제작되어 안정적이고 신뢰할 수 있는 성능을 보장합니다.
4. 드릴링 스핀들은 견고한 고정밀 BT40 유형으로 효율적인 작동과 편리한 공구 교환을 위해 내부 냉각 시스템이 장착되어 있습니다. 스핀들은 30~3000rpm 범위의 속도에서 작동합니다.
5. 작업대 양쪽에 2개의 플레이트 체인형 스크랩 제거 시스템이 설치됩니다. 이 시스템은 스크랩과 냉각수를 모두 수집하여 냉각액을 효율적으로 재활용할 수 있습니다.
6. 기계에는 적절한 압력과 흐름을 제공하는 내부 및 외부 이중 냉각 시스템이 장착되어 있습니다. 또한 드릴링 도구의 적절한 윤활 및 냉각을 보장하기 위해 냉각수 수준 모니터링 장치가 통합되어 있습니다.
7. 이 기계에는 가이드 레일, 볼 스크류 및 롤러 베어링을 포함한 중요한 이동 구성 요소에 일관되고 안정적인 윤활을 공급하여 이러한 필수 부품의 서비스 수명을 연장하는 자동 윤활 시스템이 있습니다.
8. CNC 제어 시스템은 828D 모델로, 포괄적인 기능, 자동 CAD-CAM 프로그래밍, 직관적인 작동, 자동 경고 및 오류 보상을 제공합니다.
9. 이 기계에는 리니어 롤러 가이드 레일, 볼 스크류, 서보 모터 및 드라이버, 스핀들, CNC 제어 시스템, 유압 펌프, 밸브 및 냉각 펌프를 포함하여 세계적으로 인정받는 브랜드의 중요한 구성 요소가 통합되어 있습니다. 이는 뛰어난 신뢰성과 안정적인 작동 성능을 보장합니다.
CNC 갠트리 판 절단기는 내구성이 뛰어난 산업용 시스템으로 판형 부품과 구조 요소의 정확한 가공을 위해 세심하게 설계되었습니다. 재료 두께가 기계에 지정된 유효 가공 범위 내에 있는 경우 플랜지, 디스크, 링, 평판과 같은 공작물을 처리하도록 특별히 구성되었습니다.
강철 구조물 제조 시설에서 이 플레이트 드릴링 머신은 구조용 플레이트 및 연결 요소에 정밀한 드릴링 및 밀링 작업을 수행하여 견고한 강철 프레임워크 조립을 위한 안정적인 기반을 제공합니다. 풍력 에너지 산업 내에서 풍력 터빈 타워 및 플랜지에 대한 고정밀 가공을 제공합니다. 이는 이러한 부품이 강풍 및 온도 변화를 포함한 가혹한 환경 조건을 견딜 수 있도록 보장하는 중요한 프로세스입니다. 교량 건설 응용 분야에서 기계는 교량 대들보와 지지대를 처리하여 교량의 수명 전반에 걸쳐 동적 하중을 견딜 수 있는 안정적이고 내구성 있는 연결 생성을 촉진합니다.
