제품 상세 정보:
결제 및 배송 조건:
|
| 공작물 크기: | 4000x8000mm | 작업대의 T 슬롯 너비 (mm): | 28 |
|---|---|---|---|
| 스핀들 테이퍼: | BT50 | 최대. 드릴링 직경 (mm): | Φ90 |
| 최대 두께(mm): | ≤300 | 태핑 직경: | M3-M36 |
| 방추 속도 (R/Min): | 30~3000 | 서보 스핀들 모터 파워 (KW): | 37/22/30 |
| 강조하다: | 큰 갱트리 CNC 드릴링 머신,고속 갱트리 프레싱 탭 머신,이동식 CNC 굴착 프레싱 머신 |
||

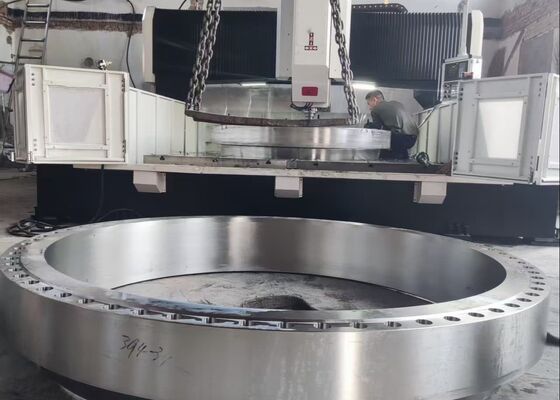

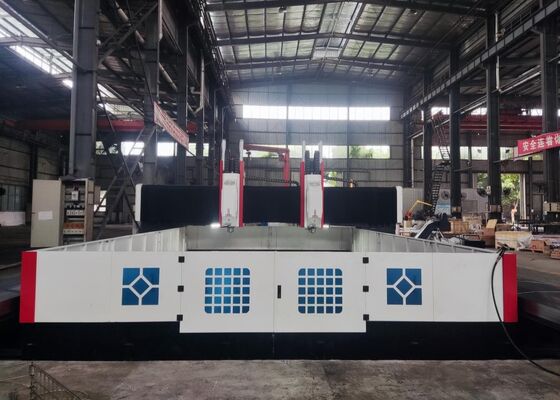

태핑 기능을 갖춘 대형 갠트리형 모바일 CNC 고속 드릴링 및 밀링 머신
제품 소개:
이 기계는 갠트리형 모바일 CNC 고속 드릴링 및 밀링 시스템입니다. 주로 강판, 플랜지, 열 교환기, 튜브 시트 및 선회 베어링과 같은 구성 요소의 드릴링, 태핑 및 밀링 작업을 위해 개발되었습니다. 내부 냉각 기능을 갖춘 고속 초경 드릴링이 채택되었습니다. 이 기계는 KND 또는 CNC 버스 제어 시스템으로 제어되어 간단한 조작, 고도의 자동화, 뛰어난 가공 정확도 및 다양한 공작물 유형의 중소 규모 배치 생산에 대한 강력한 적응성을 제공합니다.
제품 구성:
| 모델 | PHD4080 | |
| 공작물 크기 | 폭×폭(mm) | 4000x8000 |
| 작업대의 T 슬롯 너비(mm) | 28 | |
| 드릴링 파워 헤드 | 수량 | 1 또는 2 |
| 스핀들 테이퍼 | BT50 | |
| 최대. 드릴링 직경 (mm) | Φ90 | |
| 최대. 두께(mm) | ≤300 | |
| 태핑 직경 | M3-M36 | |
| 스핀들 속도(r/min) | 30~3000 | |
| 서보 스핀들 모터 출력(kW) | 37/22/30 | |
| 파워 헤드의 측면 이동(X축) | 최대. 수평 스트로크(mm) | 4000 |
| 측면 이동 속도(r/min) | 0~6 | |
| 측면 이동을 위한 서보 모터 전력(kW) | 3.6 | |
| 갠트리 종방향 이동(Y축) | 최대. 이송 스트로크(mm) | 8000 |
| 이송속도(m/min) | 0~6 | |
| 서보 모터 전력 공급(kW) | 3.6/5.5 | |
| 수직 램 이송 동작(Z축) | 최대. 스트로크(mm) | 1400 |
| 이동속도(m/min) | 0~4 | |
| 서보 모터 전력(kW) | 3.6 | |
| 3축 포지셔닝 정확도 | X/Y/Z/A/B/C(mm) | ±0.015/1000 |
| 3축 반복 위치 정확도 | X/Y/Z/A/B/C(mm) | ±0.01/1000 |
| 전기 시스템 | CNC 시스템 | FAGOR/KND/GSK |
| 공구교환장치 | 디스크 유형(선택 사항) | 24개 도구 위치 |
| 전체 사이즈 | 가로x세로x높이(m) | 13x6.9x6.2 |
제품 특징

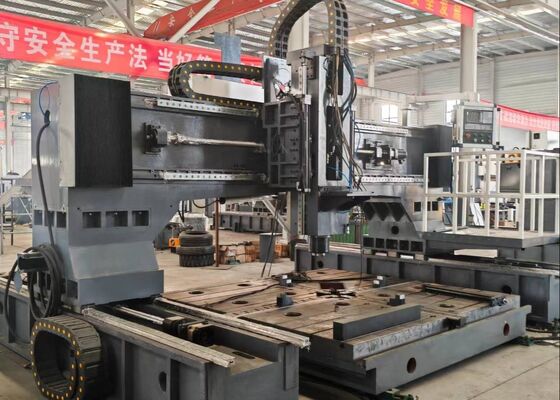

1. 장비는 주로 기계 베이스, 작업대, 이동 갠트리, 수직 램형 드릴링 및 밀링 파워 헤드, 유압 시스템, 공압 시스템, 냉각 시스템, 중앙 윤활 시스템, 전기 제어 시스템 및 자동 칩 배출 시스템으로 구성됩니다.
2. 이 기계 시리즈에서는 작업대와 갠트리가 독립적으로 구성되어 있으며 갠트리는 두 개의 기본 트랙을 따라 이동합니다. 이 구성은 높은 내하중 성능을 보장하는 동시에 가공 안정성과 정밀도를 크게 향상시킵니다.
3. 작업대는 프리미엄 등급의 회주철로 제작되어 뛰어난 강성, 내구성 및 장기적인 작동 신뢰성을 보장합니다.
머신 베드와 작업대는 모두 고강도 회주철(HT300)로 제작되었으며 응력 완화를 위해 이중 템퍼링 열처리를 거쳤습니다. 드릴 작업 시 진동 공진을 제거하고 초경 공구의 수명을 연장하기 위해 베드와 작업대 분리 구조 설계를 채택했습니다.
1. 통합된 자동 칩 제거 및 순환 냉각수 시스템은 비생산적인 시간을 효과적으로 줄이고 작업자의 노동 강도를 낮춥니다. 작업자는 공작물의 로드 및 언로드와 도구 교체만 수행하면 됩니다.
2. 이 기계에는 내부 냉각 기능과 초경 드릴과의 호환성을 갖춘 대만산 BT50 고정밀 스핀들이 장착되어 있습니다. 공압 공구 실린더가 통합되어 신속한 공구 교체가 가능합니다. 고출력 스핀들 모터는 서보 제어 동기식 벨트 변속기를 통해 구동되므로 넓은 속도 범위와 안정적인 토크 출력이 가능합니다.
3. 이 CNC 드릴링 머신은 공작물의 특성과 정밀도 요구 사항을 기반으로 특별히 설계되었습니다. 컴팩트하면서도 유연한 구조를 갖추고 있어 최적의 가공 성능을 보장합니다. 구멍 패턴이 원형이든 선형이든 관계없이 시스템은 작업을 효율적이고 정확하게 완료하여 매우 비용 효율적인 생산 솔루션을 제공합니다.
CNC 갠트리 플레이트 드릴링 머신은 플레이트형 부품 및 구조 부품의 고정밀 가공을 위해 정밀하게 설계된 견고한 산업용 솔루션입니다. 재료 두께가 기계의 유효 가공 범위 내에 유지되는 경우 플랜지, 디스크, 링 및 평판과 같은 공작물을 처리하는 데 최적화되어 있습니다.
강철 구조물 제조 공장에서 이 플레이트 드릴링 머신은 구조용 플레이트 및 연결 요소에 정밀한 드릴링 및 밀링을 수행하여 강철 프레임 조립을 위한 안정적인 기반을 형성합니다. 풍력 산업에서는 풍력 터빈 타워 및 플랜지 부품에 대한 고정밀 가공을 제공하여 강풍 및 온도 변화와 같은 가혹한 환경 조건에서도 구조적 무결성을 보장합니다. 교량 건설 응용 분야에서 이 장비는 교량 대들보 및 지지 구성 요소를 가공하는 데 사용되어 구조물의 긴 사용 수명 동안 동적 하중을 지탱할 수 있는 강력하고 내구성 있는 접합부를 보장합니다.
