제품 상세 정보:
결제 및 배송 조건:
|
| 가로x세로: | 2000x2000mm | 갠트리 높이: | 600mm |
|---|---|---|---|
| 스핀들 테이퍼: | BT50-150 | 최대 드릴링 직경: | φ50 mm |
| Max. Thickness: | ≤160 mm | 태핑 직경: | M3-M28 |
| T 슬롯 폭: | 28mm | 서보 스핀들 모터 동력: | 22kW |

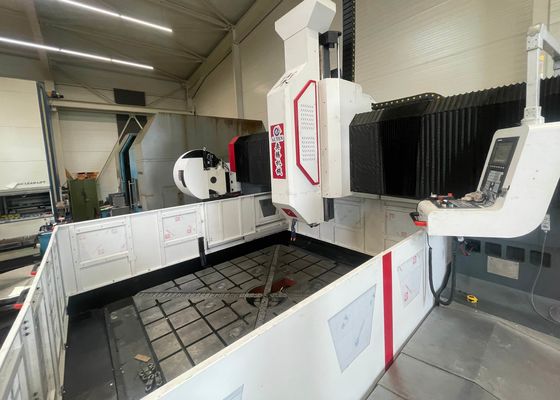

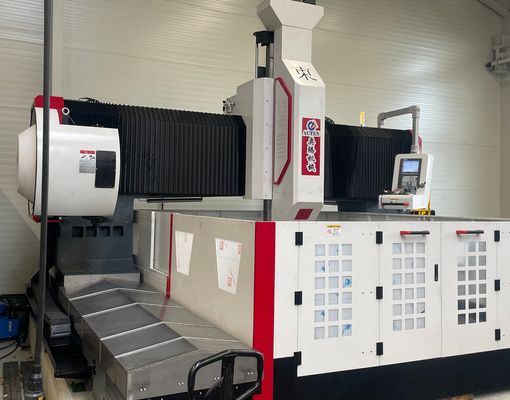

2000x2000mm 제품 크기 판과 관판을 위한 고속 CNC 드릴링 기계
애플리케이션:
CNC 갠트리형 플레이트 드릴링 및 밀링 머신은 석유화학 처리, 원자력 발전, 풍력 에너지, 보일러 제조, 강철 구조물 제조 등의 산업에서 튜브 시트, 플랜지, 베어링, 열 교환기 및 기타 구조 부품의 정밀 가공에 널리 사용됩니다. 내부 냉각 기능을 갖춘 초경 공구를 사용한 고속 드릴링과 외부 냉각 시스템을 갖춘 고속 트위스트 드릴링을 지원합니다. 이 장비에는 드릴링, 모따기, 태핑, 밀링 및 보링을 포함한 다양한 가공 기능이 통합되어 있습니다. 옵션인 자동 직각 헤드를 설치하여 측면 드릴링, 태핑 및 밀링 작업을 수행할 수 있습니다.
명세서:
| 모델 | PHD2020 | |
| 공작물 크기 | 폭×폭(mm) | 2000x2000 |
| 작업대의 T 슬롯 너비 (mm) | 28 | |
| 드릴링 파워 헤드 | 수량 | 1 |
| 스핀들 테이퍼 | BT50 | |
| 최대. 드릴링 직경 (mm) | Φ80 | |
| 최대. 두께(mm) | ≤250 | |
| 태핑 직경 | M3-M30 | |
| 스핀들 속도(r/min) | 30~3000 | |
| 서보 스핀들 모터 출력(kW) | 22/30 | |
| 파워 헤드의 측면 이동(X축) | 최대. 수평 스트로크(mm) | 2000 |
| 측면 이동 속도(r/min) | 0~8 | |
| 측면 이동을 위한 서보 모터 전력(kW) | 2.4 | |
| 갠트리 종방향 이동(Y축) | 최대. 이송 스트로크(mm) | 2000 |
| 이송속도(m/min) | 0~8 | |
| 서보 모터 전력 공급(kW) | 2.4 | |
| 수직 램 이송 동작(Z축) | 최대. 스트로크(mm) | 800 |
| 이동속도(m/min) | 0~8 | |
| 서보 모터 전력(kW) | 2.4 | |
| 3축 포지셔닝 정확도 | X/Y/Z/A/B/C(mm) | ±0.015/1000 |
| 3축 반복 위치 정확도 | X/Y/Z/A/B/C(mm) | ±0.01/1000 |
| 전기 시스템 | CNC 시스템 | FAGOR/KND/GSK |
| 공구교환장치 | 디스크 유형(선택 사항) | 24개 도구 위치 |
| 전체 사이즈 | 가로x세로x높이(m) | 5.3x3.8x2.7 |
제품 특징
1. 장비는 기계 베이스, 세로 슬라이드 유닛, 갠트리 구조, 가로 슬라이드, 수직 이송 메커니즘, 드릴링 및 밀링 스핀들 헤드, 작업대, 냉각 시스템, 자동 칩 배출 시스템, 중앙 윤활 시스템, 공압 시스템, 전기 제어 시스템 및 기타 보조 어셈블리로 구성됩니다.
2. 서보 구동 슬라이딩 스핀들 장치는 드릴링, 리밍, 태핑, 모따기 및 홈 밀링 작업을 수행할 수 있습니다. 독립적으로 작동하거나 다른 축과 협력하여 작동할 수 있습니다. 스핀들은 내부 절삭유 공급 장치와 나비 스프링 자동 공구 해제 시스템을 갖춘 고정밀 대만산 BT50 테이퍼 스핀들을 채택합니다. 공구 교환은 유압식 풀기 메커니즘을 통해 이루어지며 드릴링 공구와 밀링 공구 사이를 빠르고 편리하게 전환할 수 있습니다.

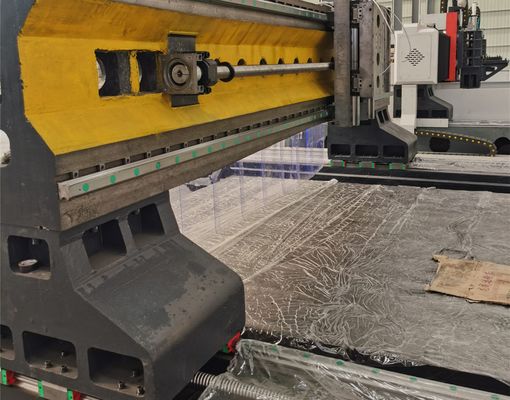

3. 기계는 고정밀 선형 가이드웨이를 채택하여 부드럽고 안정적이며 정확한 모션을 보장합니다. AC 서보 모터는 동기식 벨트와 정밀 볼 스크류 시스템을 구동하여 뛰어난 위치 정확도와 반복성을 보장합니다.
4. 기계 프레임과 갠트리는 고급 주철 또는 용접 강판 구조로 제작됩니다. 이러한 부품은 기계 가공 전에 고온 응력 완화 어닐링을 거친 다음, 반정삭 후에 2차 어닐링 공정을 거칩니다. 최종 정밀 가공은 높은 구조적 강성, 장기적인 안정성 및 일관된 정확성을 보장합니다.
CNC 갠트리 플레이트 드릴링 및 밀링 머신은 플레이트형 부품 및 구조 부품의 정밀 가공을 위해 설계된 고성능 산업용 솔루션입니다. 재료 두께가 기계의 유효 가공 범위 내에 있는 경우 플랜지, 디스크, 링 및 평판 가공에 적합합니다.
강철 구조물 제작 작업장에서 이 장비는 구조용 플레이트 및 연결 부품의 고정밀 드릴링 및 밀링을 수행하여 강철 프레임워크의 안정적인 조립을 보장합니다. 풍력 산업에서는 풍력 터빈 타워와 플랜지 부품을 가공하는 데 널리 사용되어 강풍 및 온도 변화와 같은 혹독한 작동 조건에서 구조적 무결성을 보장합니다. 교량 건설 응용 분야에서는 교량 대들보 및 지지 요소를 가공하는 데 사용되어 구조물의 사용 수명 전반에 걸쳐 장기간 동적 하중을 견딜 수 있는 내구성 있고 안정적인 접합부를 생성합니다.
