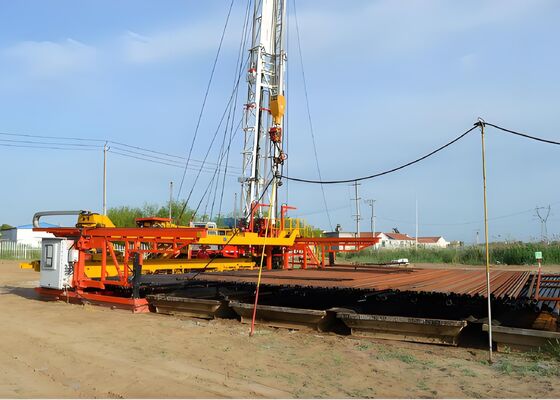

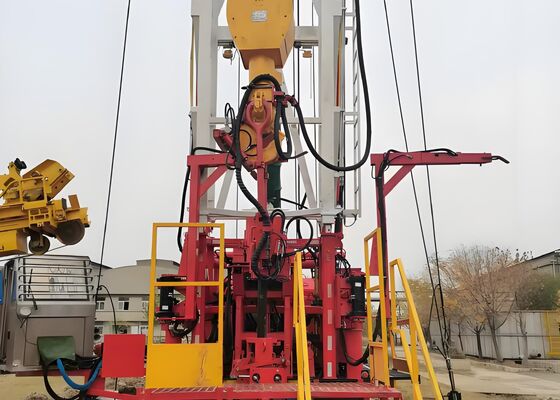

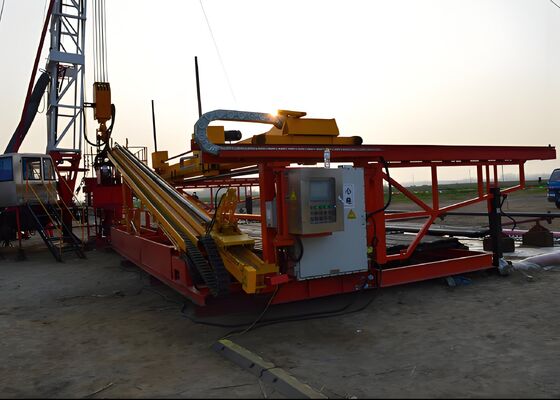

모델 SSPGNC-0.35-4 ((A) 오일 우물 소규모 수리 지능 작동 오일 필드 처리 기계

모델 SSPGNC-0.35-4(A) 유정 사소한 수리 지능형 작동 유전 처리 기계

제품 개요:

자동화된 파이프 로드 운반 및 적재 기계는 가벼운 유정 서비스 작업 중 오일 튜브의 자동 운반, 적재 및 길이 측정을 위해 개발된 지능형 유전 처리 시스템입니다. 보조 브리지, 파이프 저장 영역, 운반 시스템 및 수원 리프팅 장비 사이에서 튜브를 자동으로 이동, 배열 및 측정합니다. 이러한 기능을 단일 자동화 프로세스에 통합함으로써 시스템은 사소한 유정 유지 관리 작업 전반에 걸쳐 완전히 자동화된 파이프 처리를 효과적으로 달성합니다.

명세서:




제품 장점:

1. 장비에는 매개변수 구성을 위한 직관적인 HMI(Human-Machine Interface)가 장착되어 있으며 PLC 기반 자동화 시스템으로 제어됩니다. 파이프 파지, 언로딩, 운반, 길이 측정을 자동으로 수행하고 튜브 길이 데이터를 순차적으로 기록하여 보관, 회수, 생산 관리가 편리합니다. 이 시스템은 안정적인 작동과 높은 유연성을 제공하며 수동 개입을 크게 줄여줍니다.



2. 자동 추적 기능을 갖춘 서보 제어 이동식 트롤리가 시스템에 통합되어 있습니다. 트롤리는 튜브를 독립적으로 운반하는 동시에 운반 및 길이 측정 작업을 수행합니다. 또한 자유 추적 또는 견인 추적 모드에서 엘리베이터와 동시에 작동할 수도 있습니다. 운송 중에 클램핑 메커니즘과 트롤리는 튜브를 공동으로 지지하여 가이드 레일과의 접촉 마찰을 제거하고 파이프 끝 나사산이 손상되지 않도록 효과적으로 보호합니다.



3. 이 기계는 신속한 자화 및 감자 기능을 갖춘 고급 영구 자석 처리 시스템을 사용합니다. 이 기술을 사용하면 충격력을 최소화하고 작동 소음을 줄이며 작업물의 표면 손상을 방지하는 동시에 튜브를 빠르고 안정적으로 쥐고 풀 수 있습니다.


4. 장비는 고정밀 자동 스태킹 및 팔레타이징 기능을 제공합니다. Φ89mm 오일 튜빙의 경우 시스템은 자동으로 각 층 내에서 30개의 파이프를 평행하게 배열하고 이를 10개의 균일한 층으로 쌓아 질서 있는 위치 지정, 정확한 정렬 및 효율적인 재료 보관을 보장합니다.

5. 자동 생산 중 비정상적인 작동 상황이 발생할 때마다 작업자가 즉시 개입할 수 있도록 무선 원격 제어 시스템이 제공됩니다. 이 기능은 운영 유연성을 향상시키고, 장비 안전성을 향상시키며, 편리한 시스템 제어 및 문제 해결을 용이하게 합니다.

자동화된 파이프 로드 운반 및 스태킹 기계는 소규모 유정 서비스 작업 중 오일 튜브 및 흡입 막대의 자동 운반, 스태킹, 정렬 및 길이 측정을 위해 특별히 설계된 지능형 유전 처리 시스템입니다. 자동 파이프 계수, 길이 기록 및 순차적 적재를 수행하는 동시에 웰헤드, 파이프 랙 및 보조 처리 장비 간에 관형을 효율적으로 전달합니다. 수동 핸들링을 최소화하고 운영 안전성을 개선하며 핸들링 효율성을 향상함으로써 이 시스템은 현대 유전 유정 개입 및 유지 관리 애플리케이션을 위한 안정적이고 지능적인 관형 관리를 제공합니다.
