잘리면서, 정처없이 돌아다니, 각도, 보, 플레이트와 플랜지의 성형 기계를 펀칭하는 CNC 드릴링을 위한 중국 최고의 품질 제품!
새로운 것을 하고 좋은 것을 하세요 !
|
|
제품 상세 정보:
결제 및 배송 조건:
|
| 상태: | 새로운 | 맥스. 크기 너비 x 높이: | 1250x600mm |
|---|---|---|---|
| 최소 크기 너비 x 높이: | 200×75mm | 최대 빔 길이: | 12000 밀리미터 |
| 주 스핀들: | 3 | 메인 스핀들 모델: | BT40 |
| 모터 파워: | 3*11kw | 스핀들 속도: | / 분 200~3000 Ｒ |

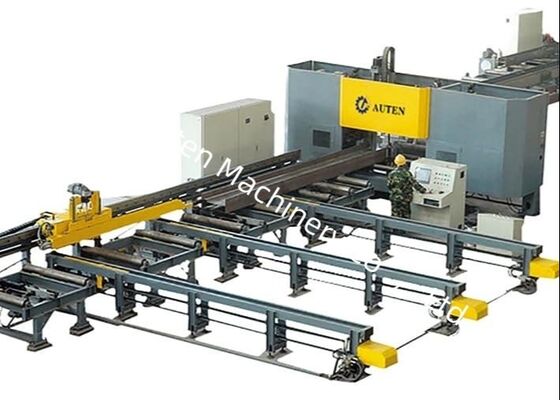

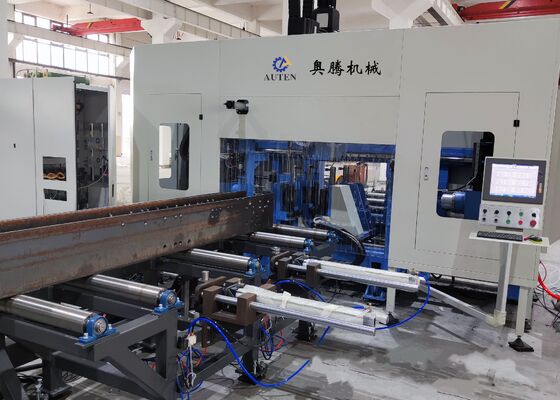

7 CNC 축 산업 철강 CNC 금속 CNC 3D H I 빔 뚫기 절단 기계 PLC 제어
제품 소개:
이 가공 센터는 H 빔에 대한 드릴링 작업을 위해 특별히 설계되었습니다.그것은 주목할만한 효율성을 가지고 작업 조각에 구멍을 뚫는 과정을 수행합니다.우수한 가공 정확성과 직관적인 운영 기능을 제공하며, 이 장비는 철강 구조 산업에서 중요한 고성능 솔루션으로 자리 잡고 있습니다.건설 공학과 같은 중요한 분야에 널리 적용됩니다., 다리 인프라, 타워 마스트 생산 및 네트워크 구조 프로젝트.
제품 구성 정보:
| H 빔 매개 변수 | 최대 크기 너비 x 높이 | 1250x600mm | |
| 미니 크기 너비 x 높이 | 200×75mm | ||
| 최대 빔 길이 | 12000mm | ||
| 주 스핀들 | 큐티 | 3 | |
| 모델 | BT2 | ||
| 모터 전력 | 3x11kW | ||
| 스핀드 속도 | 200~3000 r/min | ||
| 최대 구멍 지름 | φ40mm | ||
| 모터 전력 | 피드서보모터 전력 | 2x3 kW | |
| 포지셔닝 서보 모터 전력 | 2x3 kW | ||
| 처리 정확성 | 구멍 거리의 오차 | 1미터 내에 두 개의 구멍이 있습니다. | ±0.5 |
| 허용되는 오차 값은 구멍 거리의 1 미터 추가로 ±0.2mm 증가하고 최대값은 ±2mm를 초과하지 않습니다. | |||
| 최종 마진 오차 | ±1.0 mm | ||
| 수압 시스템 | 수압 펌프 압력 | 7 MPa | |
| 오일 펌프 모터 전력 | 7kW | ||
| 전기 시스템 | 제어 방법 | PLC | |
| CNC 축 수 | 7 | ||
| 전체 크기 (L x W x H) | 32000x6200x4000 | ||
제품 특성
1이 3D H 빔 굴착 및 절단 기계는 주로 기계 본체, CNC 공급 시스템, 재료 컨베이어, 전기 시스템, 수압 시스템, 냉각 시스템,윤활시스템이 기계는 고정된 침대 구조와 이동 가능한 작업 조각 설치를 갖추고 있으며, 대규모 H 빔 처리에 이상적입니다.그것은 지속적인 생산 작업을 지원하고 높은 자동화 수준으로 구별됩니다..
2굴착 기계 몸에는 침대, CNC 슬라이딩 테이블 집합체, 지원 장치, 상부 압축 장치, 측면 압축 장치 및 감지 시스템이 있습니다.CNC 슬라이딩 테이블 구성 요소는 고정된 측면을 포함, 이동 측면, 그리고 상부 단위 CNC 슬라이딩 테이블. H 빔 뚫기 작업에 특별히 설계, 슬라이딩 테이블 집합은 슬라이딩 플레이트, 슬라이딩 테이블 기단,스핀드 헤드 스톡, 고속 기계 스핀드, 도구 실린더, 변주 주파수 모터, 서보 모터, 선형 가이드 및 리드 나사.
3CNC 공급 시스템은 브래킷, 기어, 래크, 서보 모터, 줄기 및 조작기로 구성됩니다. 서보 모터는 X 축을 따라 H 빔의 움직임을 촉진하기 위해 조작기를 구동합니다.정밀하게 공급하고 작업 조각의 정밀한 위치를 가능하게.
4재료 컨베이어는 공급 컨베이어와 공급 컨베이어 모두로 구성됩니다. 공급 컨베이어에는 컨베이어 브래킷, 지원 롤러 및 측면 밀어 장치가 포함되어 있습니다.모두 프로파일로 된 철공공을 운송하기 위해 특별히 설계된 것, Y축 위치가 이루어지고 CNC 공급 시스템과 함께 작업하여 재료 공급 과정을 완료합니다.소재로 된 채널 브래킷 및 지원 롤러, 완성 된 작업 조각을 운송하는 데 전념합니다.
5냉각 시스템은 내부 및 외부 냉각 방법을 모두 활용하고, 석유 안개를 사용하여 굴을 냉각합니다. 이 접근법은 냉각 용액 소비를 줄이는 것,비용 효율성을 증진시키는, 환경적 지속가능성, 그리고 드릴에 대한 마모를 최소화합니다.
6수압 시스템은 상부 압축 장치, 측면 압축 장치, 도구 실린더 및 기타 관련 구성 요소에 전력을 공급합니다.
7기압 시스템은 조작기, 시험 실린더 및 유사한 장비에 전력을 공급하도록 설계되었습니다.
8윤활 시스템은 중앙 집중식 윤활법과 수동 윤활법의 조합을 사용한다.중앙 윤활은 주로 주요 선형 가이드 및 리드 나사의 시간 및 정확한 윤활을 위해 사용됩니다.
9기계 도구의 제어 시스템은 호스트 컴퓨터, PLC 및 기타 관련 구성 요소로 구성됩니다. ** 프로그래밍 방법:** 처리 프로그램은 USB 인터페이스 또는 키보드를 통해 CAD 도면 또는 처리 매개 변수를 입력하여 생성됩니다.이 프로그램들은 부품 번호를 기반으로 언제든 저장, 검색, 표시 및 전송될 수 있습니다.기계 도구는 개별 처리 매개 변수를 수동 조정 및 제어 할 수있을뿐만 아니라 전체 처리 순서에 대한 완전히 자동 제어 지원.

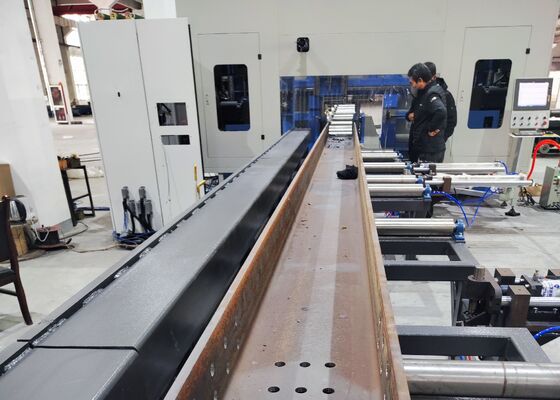

샘플 시범 세션 동안, CNC 빔 및 엽 금속 뚫기, 표시, and shearing machine effectively showcases its processing capabilities when working with standard H-beam samples—featuring varying flange widths and web thicknesses—as well as channel steel samples of different sizes이 시범 실험에서 제시된 표본은 정확한 구멍 배치, 부드러운 탭 스레드 및 명확한 표시 패턴을 달성하는 장비의 능력을 분명히 강조합니다.따라서 실제 응용 시나리오에서 높은 정확성과 신뢰성을 완전히 보여줍니다..
고속 CNC H- 빔 굴착, 표시 및 절단 기계는 주로 철강 구조 제조 공장 및 다리 건설 프로젝트에 사용됩니다. 철강 구조 작업실에서,프레임 및 지원 구조에 사용되는 H 빔에 대한 정밀 가공을 제공합니다., 따라서 강철 구조물의 안정적 인 조립을위한 견고한 토대를 보장합니다. 다리 건설에서 장비는 H 빔에 높은 정밀도 절개 작업을 수행합니다.이는 다리의 구조적 무결성을 향상시킬 뿐만 아니라 장기적인 부하에 효과적으로 견딜 수 있도록 합니다.이 기계는 예외적인 운영 효율을 통해 이러한 중요한 인프라 부문에 대한 신뢰할 수있는 지원을 제공하며 관련 프로젝트의 원활한 진행을 보장합니다.
