| 기능: | 드릴링 및 마킹 | 각도 크기(mm): | 140*140*10~250*250*32 |
|---|---|---|---|
| 최대. 원료길이(m): | 14 | 마킹력(kN): | 1000 |
| 문자그룹 수: | 1 | 문자 수: | 18 |
| 문자 크기(mm): | 14*10*19 | 정확한 거리 범위(mm): | 50~220(무단계) |

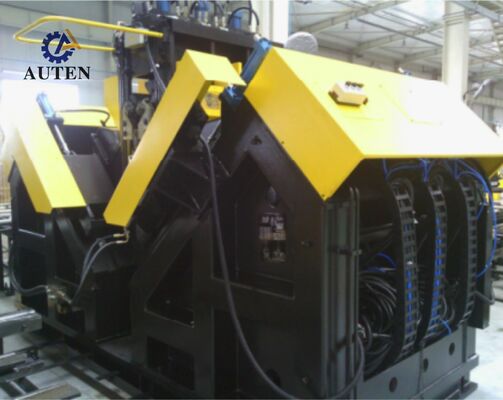

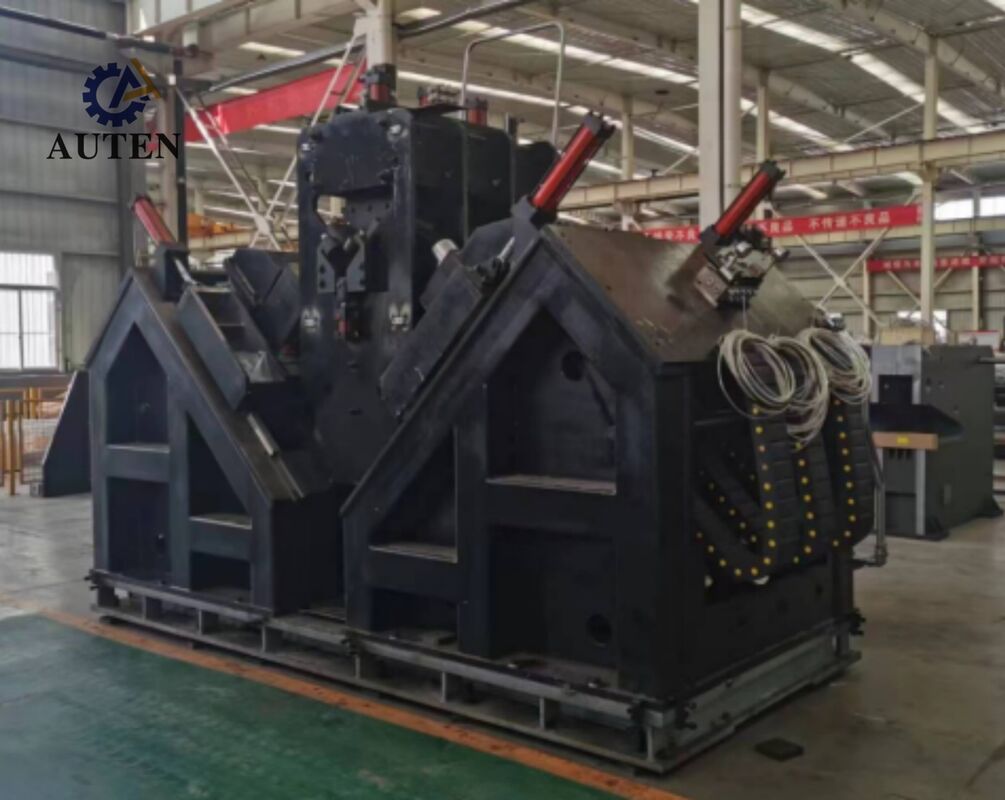

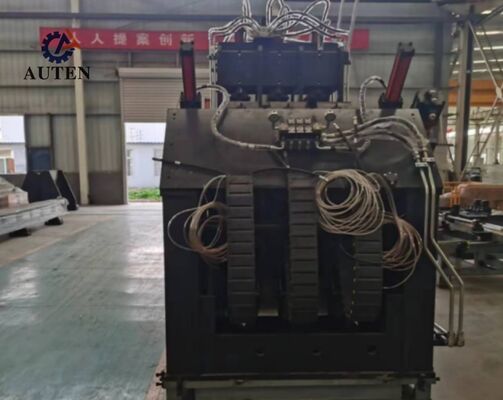

9축 CNC 앵글 드릴링 머신 (에어 분무 건식 내부 냉각 기능)
제품 소개:
CNC 앵글 스틸 드릴링 및 마킹 생산 라인은 전력 전송 타워 제조에 사용되는 대형 고강도 앵글 스틸 프로파일 가공을 위해 특별히 설계되었습니다. 지정된 모든 홀 위치에 대해 정확한 홀 위치 지정과 일관된 드릴링 품질을 제공합니다. 고급 자동화 기술을 통합하여 수동 취급 및 작업자 개입을 최소화하면서 제조 생산성을 향상시킵니다.
주요 매개변수:
| 모델 | ADM2532 |
| 앵글 크기 (mm) | 100×100×10~250×250×32 |
| 최대 블랭크 길이 (m) | 14 |
| 드릴 스핀들 테이퍼 | BT40 |
| 최대 드릴 직경 (mm) | Φ40 |
| 각 면당 드릴 수량 (개) | 3 (양면 총 6개) |
| 최대 스핀들 회전 속도 (rpm) | 6000 |
| 최대 드릴 절삭 속도 (m/min) | 200 |
| CNC 축 | 9 |
| 백 마킹 범위 (mm) | 50-220 (무단) |
| 최대 앵글 공급 속도 (m/min) | 40 |
| 마킹력 (kN) | 1000/1200 |
| 문자 그룹 수 | 4 |
| 각 그룹당 문자 수 | 18 |
| 문자 크기 (mm) | 14×10×19 |
| 드릴 비트 냉각 시스템 | 에어 분무 건식 내부 냉각 |
| 프로그래밍 모드 | 로프팅 소프트웨어 또는 명령어 프로그래밍 |
| 전체 치수 (m) | 34×8×3 |
제품 특징:
1. 생산 라인은 횡방향 공급 컨베이어, 회전식 로딩 랙, 자동 배출 시스템 및 정밀 공급 메커니즘으로 구성된 자동 자재 취급 시스템을 통합합니다. 드릴링 및 마킹 작업은 연속 생산 공정에 통합되어 완전 자동화된 작업물 취급 및 가공이 가능합니다. 이 구성은 수동 개입을 크게 줄이고 인력 요구 사항을 낮춥니다.
2. 드릴링 시스템은 내부 냉각수 공급 기능을 갖춘 고정밀 대만산 BT40 스핀들로 장착되어 안정적인 드릴링 정확도와 가공 효율성을 제공합니다. 6개의 CNC 제어 드릴링 헤드가 설치되어 있으며, 각 측면에 3개씩 배치됩니다. 반대편 드릴링 헤드는 앵글 스틸의 상단 플랜지에서 일정한 거리를 유지하면서 동일한 직경의 홀을 동시에 처리할 수 있습니다.
3. 운영 소프트웨어는 사용자 친화적인 레이아웃과 작업물 도면의 명확한 시각화를 갖춘 이중 언어 중국어/영어 인터페이스를 제공하여 운영 및 생산 관리를 단순화합니다.
4. 프로그래밍은 효율적이고 편리합니다. 작업자는 작업물 치수, 홀 직경, 홀 간격 및 홀 수량을 포함한 필수 매개변수를 입력하여 가공 프로그램을 생성할 수 있습니다. 또는 CAD/CAM 상세 설계 소프트웨어를 사용하여 설계 데이터를 가공 파일로 변환할 수 있습니다. 이 시스템은 TEKLA 소프트웨어에서 생성된 NC1 파일도 지원하여 엔지니어링 설계 및 생산 공정의 통합을 용이하게 합니다.
5. 필수 유압, 공압 및 전기 부품은 평판이 좋은 제조업체 및 확립된 산업 브랜드에서 공급되어 안정적인 작동, 일관된 성능 및 장비 서비스 수명 연장을 보장합니다.
6. 통합 자동 고장 진단 기능은 시스템이 장비 이상을 효율적으로 식별할 수 있도록 하여 문제 해결을 단순화하고 유지 보수 다운타임을 줄입니다.
7. 절단 장치는 옵션 구성으로 제공됩니다. 듀얼 블레이드 절단 메커니즘은 효율적인 앵글 스틸 절단을 제공하고 생산 라인의 가공 능력을 확장하도록 설계되었습니다.
이 샘플들은 전송 라인 타워 건설에 일반적으로 사용되는 다양한 표준 사양 및 홀 구성을 가진 앵글 스틸을 보여줍니다. 이는 잠재 사용자 또는 검사관이 장비의 작동 성능을 평가할 수 있는 시각적 참조 역할을 하며, 전송 라인 타워 생산에 필요한 제조 표준을 장비가 준수하는지 여부를 결정하기 위한 명확하고 측정 가능한 벤치마크를 제공합니다.
초고압(UHV) 전송 라인 건설에서 전송 타워는 극한의 기상 조건과 상당한 하중을 견뎌야 하며, 이 장비는 타워의 핵심 하중 지지 구조를 형성하는 앵글 스틸 부품을 가공하는 데 중요한 역할을 합니다. 타워 본체, 크로스 암 및 기타 필수 구조 요소에 사용되는 앵글 스틸에 드릴링 및 스탬핑 작업을 효과적으로 수행하여 정확한 치수 정확도와 안정적인 연결 성능을 보장합니다. 결과적으로, 이는 전송 타워의 전체 서비스 수명 동안 장기적인 구조적 무결성과 안정성에 크게 기여합니다.
